Tassello ad anello espansibile Dromet PSRe M16x145/23 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Ancorante ad anello ad espansione Dromet PSRe M16x145/23 zincato per calcestruzzo
L'ancorante ad anello ad espansione Dromet PSRe M16x145/23 è un robusto elemento di fissaggio meccanico progettato per il fissaggio permanente di strutture su supporti in calcestruzzo. Grazie alla sua struttura ad anello garantisce un'elevata capacità di carico e un ancoraggio sicuro nel calcestruzzo non fessurato di classe minima B20, nella pietra naturale a struttura compatta e nel mattone pieno.
Applicazione
L'ancorante PSRe è destinato al fissaggio di profili e strutture metalliche, grate, ringhiere, macchinari e altri elementi strutturali e di dotazione dell'edificio. È efficace ovunque sia richiesto un collegamento affidabile tra un elemento in acciaio e un supporto minerale — dagli impianti fotovoltaici alle strutture industriali.
Certificazioni e approvazioni
L'ancorante possiede il Benestare Tecnico Europeo ETA-05/0242 e il certificato CE, che ne confermano la conformità alle norme europee di sicurezza. Inoltre, è coperto dall'approvazione nazionale AT-15-7574/2008, che garantisce l'autorizzazione all'utilizzo sul mercato edilizio polacco.
Parametri tecnici
- Denominazione: PSRe 16x145/23
- Filettatura: M16
- Diametro di foratura (fi): 16 mm
- Lunghezza totale (L): 145 mm
- Spessore dell'elemento da fissare (E): 23 mm
- Profondità di ancoraggio (F): 110 mm
- Profondità del foro (D): 168 mm
- Materiale: acciaio da costruzione, zincatura elettrolitica
- Struttura: ad anello con dado e rondella
- Peso: 0,228 kg
- EAN: 5907518680968
- Unità di vendita: pezzo
Raccomandazioni di montaggio
- Il foro di montaggio deve essere realizzato perpendicolarmente alla superficie del supporto e accuratamente pulito da polvere e detriti
- Inserire l'ancorante nel foro con leggeri colpi di martello
- Eseguire il montaggio utilizzando una chiave dinamometrica — ciò garantisce la corretta coppia di serraggio
- Dopo l'espansione dell'ancorante, la rondella sotto il dado deve essere saldamente premuta contro l'elemento da fissare
- I parametri contenuti nel Benestare Tecnico AT-15-7574/2008 non devono essere superati

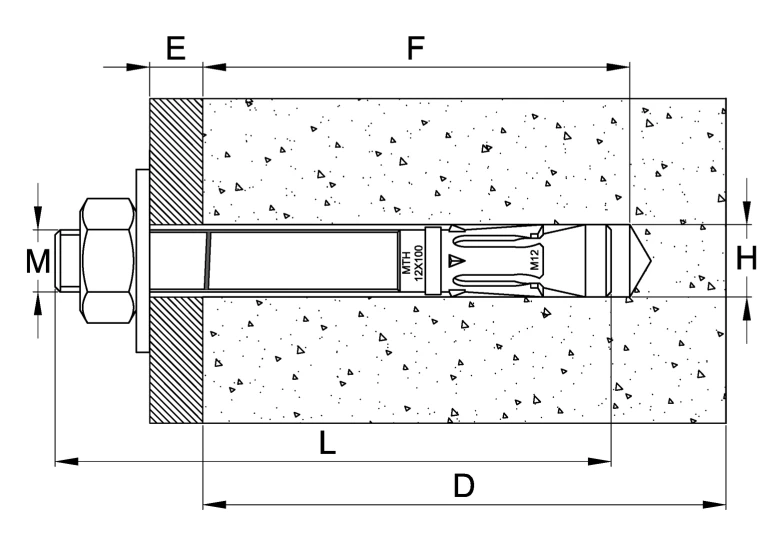

Il disegno tecnico mostra lo schema di montaggio dell'ancorante in sezione del calcestruzzo con le indicazioni delle dimensioni chiave: M — filettatura, E — spessore del materiale da fissare, F — profondità di ancoraggio, L — lunghezza totale dell'ancorante, D — profondità del foro, H — diametro del foro di perforazione. La conoscenza di questi parametri consente una corretta selezione dell'ancorante per l'applicazione di montaggio specifica.
Dati tecnici
| Tipo di filettatura | M16 |
| Lunghezza [mm] | 145 |
