0,07 €
0,06 €
Prezzo
-
da
a

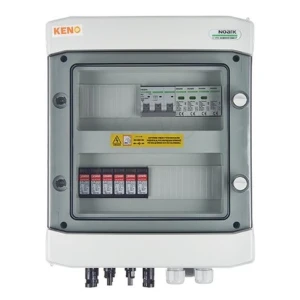

GPV-409-03
Noark Quadro di Connessione con Scaricatore di Sovratensione DC+AC 20A Trifase SH-91
407,38 €
Prezzo netto: 333,92 €

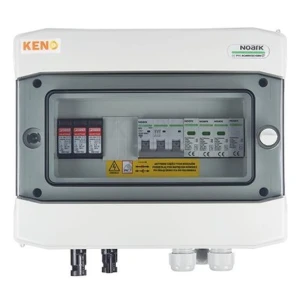

GPV-409-01
Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 10A Trifase SH-718
310,73 €
Prezzo netto: 254,69 €

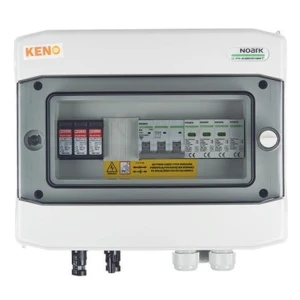

GPV-409-02
Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 16A Trifase SH-90
303,93 €
Prezzo netto: 249,12 €

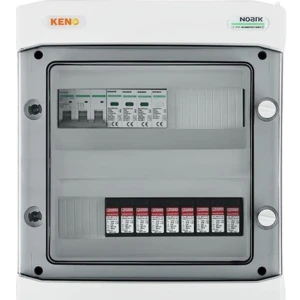

GPV-409-05
Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 40A Trifase SH-355
563,82 €
Prezzo netto: 462,15 €
GPV-409-04
Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 40A Trifase SH-717
507,62 €
Prezzo netto: 416,08 €
GPV-409-06
Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 50A Trifase SH-729
570,98 €
Prezzo netto: 468,02 €
GPV-401-01
Quadro elettrico ermetico RH-18 1000V DC 1x18 moduli IP65 IK07 ABS
37,90 €
Prezzo netto: 31,06 €
PV-200-101495
Quadro elettrico in plastica da parete, 2 file, 2x12 moduli
42,72 €
Prezzo netto: 35,01 €
GPV-401-02
Quadro elettrico stagno RH-12 12 moduli 1 fila IP65 330x260x138mm
38,06 €
Prezzo netto: 31,20 €
PV-200-101494
Scatola di installazione in plastica da parete IP65 1 fila 12 moduli
34,57 €
Prezzo netto: 28,34 €

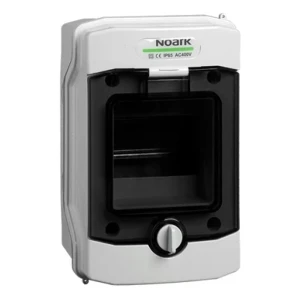

PV-200-101492
Scatola di installazione in plastica da parete IP65 1 fila 4 moduli
19,87 €
Prezzo netto: 16,29 €

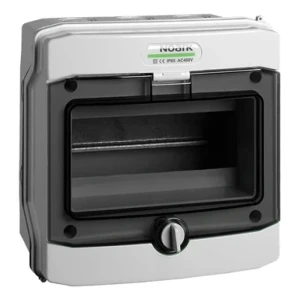

PV-200-101493
Scatola di installazione in plastica, da parete, IP65, 1 fila, 8 moduli
15,12 €
Prezzo netto: 12,39 €
000-176
Cassetta di controllo a parete in plastica 150x150x55 mm grigia
10,92 €
Prezzo netto: 8,95 €
000-178
Sbarra equipotenziale 10x 4-35mm2, 1x 30x4mm
37,26 €
Prezzo netto: 30,54 €
000-173
Scatola di controllo da parete 150x150x100mm in plastica grigia
9,85 €
Prezzo netto: 8,08 €
000-175
Scatola di ispezione interrata 200x200x165mm in plastica
27,45 €
Prezzo netto: 22,50 €
Quadri di distribuzione e cassette di controllo per impianti fotovoltaici
Questa gamma di quadri di distribuzione e cassette di controllo comprende scatole in plastica IP65, quadri di distribuzione ermetici per il fotovoltaico, quadri di connessione DC+AC con protezione da sovratensioni e pozzetti di ispezione per impianti di protezione contro i fulmini. È pensata per gli installatori che realizzano impianti fotovoltaici ed elettrici in genere, per interni ed esterni, e che hanno bisogno di un involucro vuoto oppure di un quadro di connessione già equipaggiato.
Cosa trovi in questa categoria
- Scatole di installazione in plastica da parete, IP65: 4, 8 e 12 moduli su 1 fila e 2x12 moduli su 2 file. Tensione nominale 400V AC / 1500V DC, con sportello trasparente, guide DIN e morsettiere N+PE.
- Quadri elettrici ermetici per il fotovoltaico RH-12 e RH-18: ABS, IP65, 1000V DC, 330x260x138 mm e 435x260x138 mm, temperatura di esercizio da -25°C a +60°C.
- Quadri di connessione DC+AC con scaricatore di sovratensione Tipo 1+2: a 3 fasi, interruttori da 10 A a 50 A, IP65, con sportello trasparente o connettori MC4 a seconda del modello.
- Cassette di controllo in plastica per impianti di protezione contro i fulmini: da parete 150x150x100 mm e 168x145x55 mm, pozzetto interrato 200x200x165 mm.
- Sbarra equipotenziale: 10 morsetti per 4-35 mm² e un morsetto per piatto 30x4 mm.
Come scegliere
- Applicazione: scegli una scatola vuota o un quadro ermetico se devi montare i tuoi dispositivi. Scegli un quadro di connessione se ti serve già dotato di interruttore e scaricatore di sovratensione.
- Dimensioni: scegli il numero di moduli (4, 8, 12, 18 o 2x12) in base ai dispositivi, lasciando spazio per le morsettiere N+PE. I quadri RH accettano dispositivi con profondità di 68 e 75 mm.
- Tensione: le scatole in plastica hanno una tensione nominale di 400V AC / 1500V DC. I quadri RH e diversi quadri di connessione sono dimensionati per 1000V DC.
- Dispositivi di protezione: verifica la corrente nominale dell'interruttore (10, 16, 20, 40 o 50 A), il numero di stringhe FV o di ingressi e l'eventuale presenza di un differenziale. L'SH-355 include un differenziale di Tipo A da 300 mA.
- Ambiente: il grado IP65 è adatto al montaggio all'esterno. Per la protezione contro i fulmini, scegli una cassetta da parete o un pozzetto interrato in base al punto di installazione.
Applicazioni tipiche
Le scatole in plastica fungono da involucro per interruttori, fusibili e altri dispositivi in impianti per energie rinnovabili, edifici residenziali e commerciali, ambienti industriali e quadri di comando. I quadri di connessione collegano le stringhe FV ai circuiti AC e aggiungono la protezione da sovratensioni. Le cassette di controllo e la sbarra equipotenziale si usano nella protezione contro i fulmini e nei collegamenti equipotenziali.
Domande frequenti
Cosa è incluso nelle scatole in plastica IP65?
Le scatole da 4, 8, 12 e 2x12 moduli sono dotate di sportello trasparente, guide DIN e morsettiere N+PE. Sono previste per il montaggio a parete.
Quali quadri di connessione includono la protezione da sovratensioni?
Tutti i quadri di connessione Noark hanno uno scaricatore di sovratensione DC+AC Tipo 1+2 e un interruttore a 3 fasi. Le correnti nominali vanno da 10 A a 50 A.
I quadri di connessione possono essere installati all'esterno?
Hanno un involucro IP65. Gli SH-90 e SH-91 sono indicati per l'installazione sia all'interno sia all'esterno, mentre gli SH-717 e SH-729 per l'installazione all'esterno.
Non sei sicuro di quale quadro o cassetta sia adatto al tuo impianto? Contatta la nostra assistenza tecnica per ricevere supporto nella scelta.
