0,07 €
0,06 €
Tipo di morsetto
Colore
Accessori inclusi
Prezzo
-
da
a
PV-04-01
Morsetto Centrale - Foro M8 - Alluminio 6060 - H24
0,27 €
Prezzo netto: 0,22 €
PV-04-02
Morsetto Centrale - Foro M8 - Alluminio 6060 - H24 Anodizzato
0,37 €
Prezzo netto: 0,30 €
PV-04-03
Morsetto Centrale - Foro M8 - Alluminio 6060 - H8
0,25 €
Prezzo netto: 0,21 €
PV-04-04
Morsetto Centrale - Foro M8 - Alluminio 6060 - H8 Anodizzato
0,34 €
Prezzo netto: 0,28 €
PV-04-15
Morsetto centrale H24 Alluminio 6060 Foro M8 Verniciato
0,42 €
Prezzo netto: 0,34 €
PV-04-19
Morsetto centrale H25 L50 - grezzo con pin di messa a terra
0,52 €
Prezzo netto: 0,42 €
PV-04-09
Morsetto centrale H25 L50 con pin di messa a terra
0,67 €
Prezzo netto: 0,55 €
PV-04-16
Morsetto centrale H25 L50 grezzo con vite M8x20 e inserto per pannelli da 30 mm
0,78 €
Prezzo netto: 0,64 €
PV-04-17
Morsetto centrale H25 L50 grezzo con vite M8x25 e inserto per pannelli da 35 mm
0,79 €
Prezzo netto: 0,65 €
PV-04-18
Morsetto centrale H8 L50 - basso - grezzo con pin di messa a terra
0,51 €
Prezzo netto: 0,42 €
PV-04-13
Morsetto centrale KLIK verniciatura argento L50 (tipo 2)
1,08 €
Prezzo netto: 0,89 €
PV-04-14
Morsetto centrale KLIK verniciatura nero L50 (tipo 2)
1,08 €
Prezzo netto: 0,89 €
PV-04-10
Morsetto di pressione centrale - H25 L50 con pin di messa a terra nero
0,67 €
Prezzo netto: 0,55 €
PV-03-28
Morsetto laterale H30 KLIK nero verniciato L50 (tipo 2)
1,08 €
Prezzo netto: 0,89 €

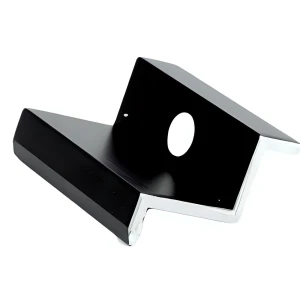

PV-03-02
Morsetto laterale H30 nero anodizzato – morsetto terminale PV L50
0,34 €
Prezzo netto: 0,28 €

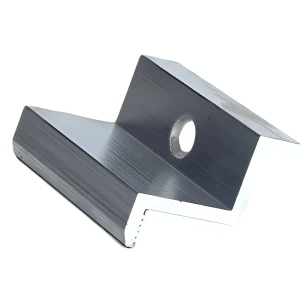

PV-03-01
Morsetto Terminale - Foro M8 - Alluminio 6060 - H30
0,26 €
Prezzo netto: 0,21 €
PV-03-03
Morsetto Terminale - Foro M8 - Alluminio 6060 - H32
0,29 €
Prezzo netto: 0,24 €

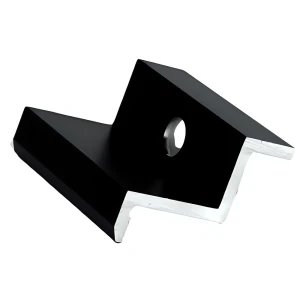

PV-03-04
Morsetto Terminale - Foro M8 - Alluminio 6060 - H32 Anodizzato
0,46 €
Prezzo netto: 0,38 €
Morsetti FV: morsetti terminali e centrali per moduli solari
I morsetti di questa categoria fissano i moduli fotovoltaici ai profili di montaggio in alluminio. La gamma comprende morsetti terminali per i bordi di una fila e morsetti centrali per lo spazio tra due pannelli. Le varianti si distinguono per altezza di lavoro, finitura e sistema di fissaggio. Sono destinati agli installatori di impianti FV su tetti piani, tetti a falda e strutture a terra.
Cosa trovi in questa categoria
- Morsetti terminali (laterali) H30, H32, H35 e H40 in alluminio 6060, con foro M8, in finitura grezza, anodizzata o verniciata.
- Morsetti terminali regolabili con scanalature scorrevoli per cornici dei moduli da 30-50 mm, in alluminio 6060 grezzo o anodizzato.
- Morsetti centrali H8, H11, H24 e H25, comprese le versioni a basso profilo, con foro M8 e lunghezza L50.
- Morsetti con pin di messa a terra in alluminio 6063-T66 o EN AW 6060, per l'equalizzazione del potenziale tra modulo e struttura.
- Morsetti terminali e centrali KLIK a scatto L50 (tipo 2), argento o neri, con bullone e dado oppure con bullone A2.
- Morsetti terminali e centrali forniti con vite e inserto per cornici da 30 mm o 35 mm, con viti DIN 912 M8x20 o M8x25.
- Staffa di montaggio Synerga ZU-1 in acciaio inox 304 (1.4301), 30×30×30 mm, filettatura M8, per carport e strutture a terra.
Come scegliere
- Spessore della cornice: l'altezza di lavoro deve corrispondere alla cornice del modulo. I morsetti terminali fissi coprono 30, 32, 35 e 40 mm. Le versioni regolabili coprono 30-50 mm.
- Posizione del morsetto: usa i morsetti terminali alle estremità di una fila e i morsetti centrali tra pannelli adiacenti.
- Materiale e finitura: scegli tra alluminio 6060 o 6063-T66. Le finiture disponibili sono grezza, anodizzata argento o nera, verniciata e verniciata a polvere nera.
- Messa a terra: scegli un morsetto con pin di messa a terra se ti serve l'equalizzazione del potenziale senza rondelle aggiuntive.
- Sistema di fissaggio: scegli tra foro M8, sistema a scatto KLIK o kit con vite e inserto, in base al profilo e agli elementi di fissaggio utilizzati.
Applicazioni tipiche
Questi morsetti fissano i moduli FV ai profili di montaggio in alluminio su tetti piani e a falda. I morsetti terminali chiudono i pannelli di una fila. I morsetti centrali uniscono due moduli e i loro denti afferrano le cornici per evitare spostamenti. Diverse versioni sono adatte a profili con cava a T, con bullone a testa esagonale e trapezoidali. La staffa Synerga ZU-1 sostiene i morsetti su carport e strutture a terra.
Domande frequenti
Dove si usano i morsetti terminali e i morsetti centrali?
I morsetti terminali chiudono i pannelli disposti in fila, al bordo del campo. I morsetti centrali si usano tra due pannelli adiacenti.
Quali morsetti garantiscono la messa a terra?
Le versioni con pin di messa a terra. I modelli in alluminio 6063-T66 elencati garantiscono l'equalizzazione del potenziale senza rondelle aggiuntive.
Qual è la coppia di serraggio massima per i morsetti KLIK?
I morsetti laterali KLIK con bullone A2 di questa categoria indicano una coppia di serraggio massima di 20 Nm.
Non sai quale morsetto sia adatto alla cornice del tuo modulo e al tuo profilo? Rivolgiti al nostro supporto tecnico per un aiuto nella scelta.
