Tassello ad anello ad espansione Dromet PSRe M16x170/48 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Dromet ancorante ad anello ad espansione PSRe M16x170/48 zincato
L'ancorante ad anello ad espansione PSRe M16x170/48 del marchio Dromet è un connettore meccanico in acciaio destinato al fissaggio permanente di profili, strutture metalliche, grate, ringhiere, macchinari e altri elementi dell'impianto su supporti in calcestruzzo. Grazie alla struttura ad anello con dado e rondella, garantisce un trasferimento affidabile dei carichi nel calcestruzzo non fessurato a partire dalla classe min. B20 (C16/20), nella pietra naturale a struttura compatta e nel mattone pieno.
L'ancorante possiede il Benestare Tecnico Europeo ETA 05/0242, il certificato CE e l'omologazione nazionale AT-15-7574/2008, il che ne conferma la conformità ai requisiti di sicurezza e ne consente l'utilizzo in collegamenti strutturali di responsabilità. La protezione anticorrosiva costituita da zinco elettrolitico protegge il connettore dalla corrosione in condizioni interne e moderatamente umide.
Dimensioni e parametri tecnici
- Codice: PSRe 16x170/48
- Filettatura: M16
- Diametro di foratura (fi): 16 mm
- Lunghezza totale (L): 170 mm
- Spessore dell'elemento da fissare (E): 48 mm
- Profondità di ancoraggio (F): 110 mm
- Profondità del foro (D): 168 mm
- Materiale: acciaio strutturale, zincatura elettrolitica
- Struttura: ad anello con dado e rondella
- Peso: 0,28 kg
- EAN: 5907518663800
- Unità di vendita: pezzo

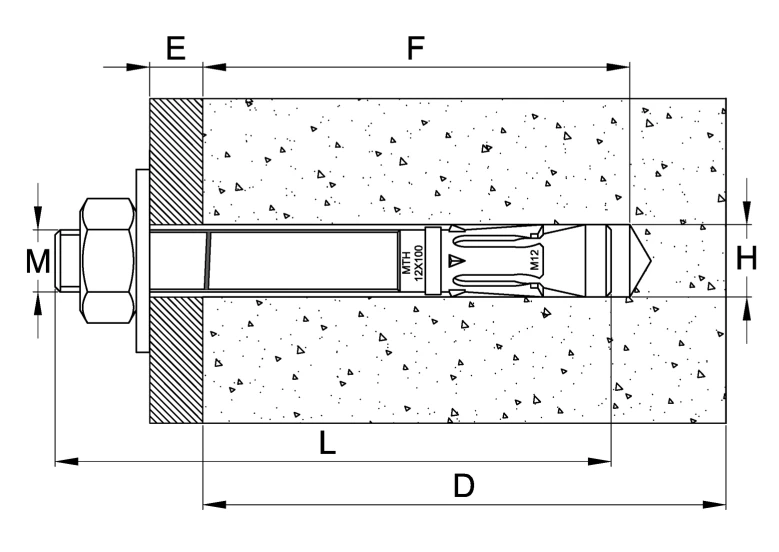

Lo schema di montaggio mostra la sezione dell'ancorante inserito nel supporto in calcestruzzo. Le sigle nel disegno corrispondono alle dimensioni di montaggio principali: M – diametro della filettatura, L – lunghezza totale dell'ancorante, F – profondità di inserimento nel supporto, E – spessore dell'elemento da fissare (tratto sporgente), D – profondità del foro praticato, H – diametro del foro di montaggio.
Raccomandazioni per il montaggio
- Eseguire il foro di montaggio perpendicolarmente alla superficie del supporto e pulirlo accuratamente dalla polvere
- Inserire il connettore nel foro tramite leggeri colpi di martello
- Eseguire il montaggio utilizzando una chiave dinamometrica — ciò garantisce la corretta coppia di serraggio
- Dopo l'espansione dell'ancorante, la rondella sotto il dado deve essere fortemente premuta contro l'elemento fissato
- I parametri contenuti nell'Omologazione Tecnica AT-15-7574/2008 non devono essere superati
Applicazione negli impianti fotovoltaici: L'ancorante ad anello PSRe M16 si dimostra eccellente per il fissaggio delle strutture di supporto per i pannelli PV su fondazioni in calcestruzzo, plinti e cordoli. La filettatura M16 garantisce un'elevata capacità portante del collegamento, indispensabile in presenza dei carichi da vento che agiscono sugli impianti a terra e su tetti piani.
Dati tecnici
| Tipo di filettatura | M16 |
| Lunghezza [mm] | 170 |
