Morsetto terminale H30 L50 grezzo con pin di messa a terra

Staffa di fissaggio laterale H30 con perno di messa a terra PV-03-32 (1)

Disponibilità: In magazzino (grande quantità)

Consegna entro: 7 Giorni lavorativi

Peso: 0.02 kg

Prezzo/ pz.: 0,24 € 0.24

incl. 22% IVA, escl. costi di spedizione

Prezzo netto/ pz.: (0,20 €)

escl. 22% IVA, escl. costi di spedizione

* Opzioni di imballaggio:

Pezzo
Imballaggio: 250 pezzi
Imballaggio: 5000 pezzi
Imballaggio: 10000 pezzi

quantità pz.

Totale:

prodotto non disponibile

aggiungi alla lista dei desideri

* - Campo obbligatorio

Valutazione:

Fornitore: Synerga

Codice prodotto: PV-03-32

consiglia a un amico

Descrizione

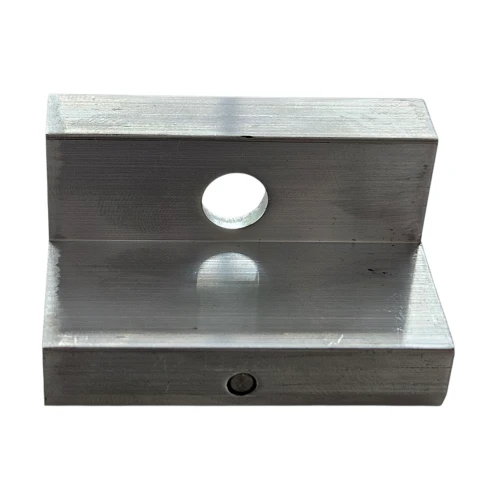

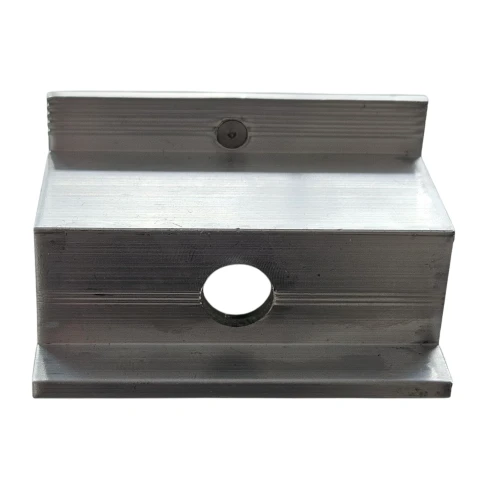

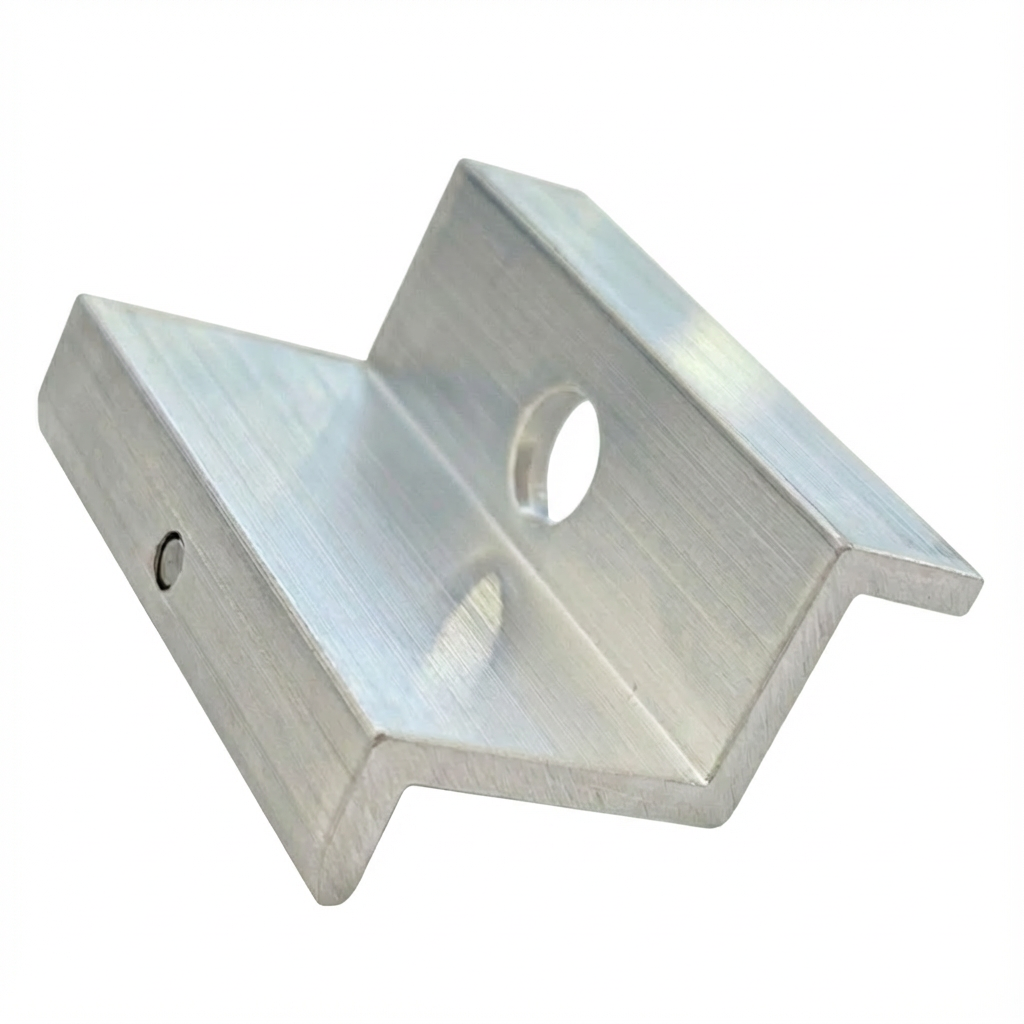

Morsetto terminale di pressione H30 con pin di messa a terra

Il morsetto terminale di pressione H30 con pin di messa a terra è un elemento di montaggio professionale destinato al fissaggio di moduli fotovoltaici con altezza del telaio di 30 mm. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento rimane grezza, senza rivestimenti protettivi aggiuntivi, consentendo un equalizzazione del potenziale precisa e affidabile tra gli elementi dell'installazione.

La caratteristica distintiva di questo morsetto è il pin di messa a terra integrato, che consente un'equalizzazione rapida ed efficace del potenziale tra il modulo fotovoltaico e la struttura di supporto. Durante il serraggio, il pin perfora lo strato anodizzato del telaio, garantendo la continuità del collegamento. Questa soluzione non solo facilita il montaggio – eliminando la necessità di utilizzare rondelle di messa a terra aggiuntive – ma riduce anche significativamente i tempi di installazione e offre un elevato livello di sicurezza ed efficienza dell'intero sistema.

Questa soluzione innovativa supporta le installazioni di protezione contro i fulmini e le sovratensioni, particolarmente utile nei sistemi fotovoltaici. Il morsetto terminale con pin di messa a terra è ideale per pannelli montati singolarmente o in posizioni estreme in fila.

Dati tecnici

Altezza del telaio del modulo: 30 mm

Altezza totale: 32,8 mm

Diametro del foro di montaggio: 9 mm (M8)

Materiale: alluminio EN AW 6060

Finitura: grezza

Coppia di serraggio consigliata: valore dipendente dalla documentazione del produttore del modulo FV

Viti utilizzate: M8

Applicazione Il morsetto terminale di pressione è un elemento di fissaggio essenziale nelle installazioni di moduli solari – serve per fissare i pannelli estremi in fila al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare il morsetto terminale per fissare i pannelli all'inizio e alla fine di ogni fila. Tra i pannelli adiacenti in fila è necessario utilizzare morsetti centrali.

Compatibilità

Profili in alluminio adattati per viti esagonali

Profili in alluminio per viti tipo T

Profili trapezoidali per tetti in lamiera trapezoidale

Vantaggi

Materiale di alta qualità – realizzato in alluminio EN AW 6060, si caratterizza per un'elevata resistenza alle condizioni atmosferiche.

Durabilità – l'alta qualità di esecuzione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici.

Resistenza alla corrosione – resistente all'azione di fattori esterni e alla corrosione.

Resistenza meccanica – resistente a urti e danni meccanici.

Messa a terra integrata – il pin di messa a terra elimina la necessità di utilizzare rondelle di messa a terra, riducendo i tempi e aumentando la comodità di montaggio.

Equalizzazione del potenziale – garantisce la continuità del contatto elettrico tra il modulo e la struttura di supporto.

Ideale per pannelli singoli – soluzione eccellente per moduli montati singolarmente o in posizioni estreme in fila.

Istruzioni di montaggio

Montare il morsetto sulla guida di montaggio utilizzando un dado scorrevole e una vite M8.

Posizionare il pannello fotovoltaico estremo nell'area del morsetto, assicurandosi che il pin di messa a terra sia a contatto con il telaio del modulo.

Serrare la vite secondo le raccomandazioni del produttore del modulo FV.

Per ogni fila di pannelli sono necessari almeno quattro morsetti terminali – due all'inizio e due alla fine della fila di pannelli.

Non utilizzare morsetti terminali anodizzati o verniciati con pin. In tal caso, utilizzare un morsetto terminale senza pin e una speciale lamella di contatto montata tra il telaio del pannello e il profilo in alluminio.

Contenuto della confezione Morsetto terminale di pressione H30 con pin di messa a terra. Attenzione: viti, dadi e dadi scorrevoli devono essere acquistati separatamente.

Ładowanie tabeli porównawczej...

Ładowanie galerii...

Dati tecnici

Tipo di morsetto	Morsetto terminale
Spessore pannello [mm]	30
Colore	Argento
Pin di messa a terra	Sì
Accessori inclusi	Senza accessori
