Morsetto centrale H8 L50 - basso - grezzo con pin di messa a terra
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

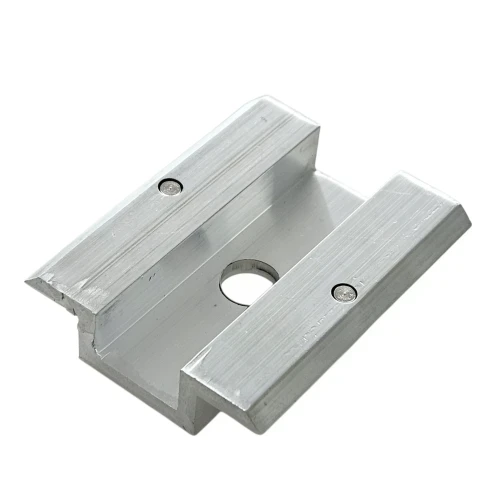

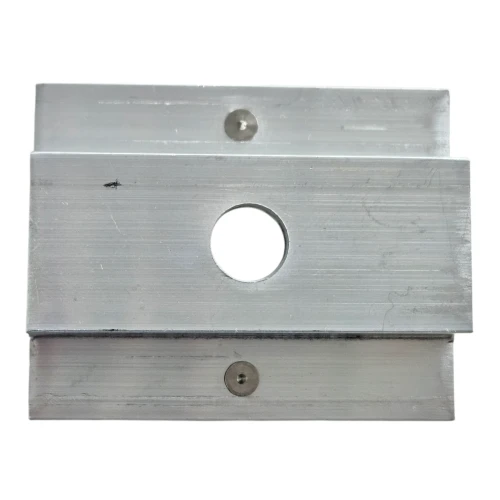

Morsetto centrale H8 - grezzo con pin di messa a terra
Il morsetto di serraggio centrale H8 con pin di messa a terra è un elemento di montaggio professionale destinato al fissaggio di moduli fotovoltaici con altezza del telaio da 30 mm in su. Realizzato in lega di alluminio di alta qualità 6063-T66, garantisce un fissaggio durevole e sicuro dei pannelli solari sulla struttura di supporto. La superficie dell'elemento rimane grezza, senza rivestimenti protettivi aggiuntivi, il che consente un equipotenziale preciso e affidabile tra gli elementi dell'installazione.
La caratteristica distintiva di questo morsetto sono due pin di messa a terra integrati – uno per ciascun lato – che consentono una rapida ed efficace equipotenzialità tra i moduli fotovoltaici adiacenti, perforando il loro strato anodizzato durante il serraggio. Questa soluzione non solo facilita il montaggio, eliminando la necessità di utilizzare rondelle di messa a terra aggiuntive, ma riduce anche notevolmente i tempi di installazione, garantendo un elevato livello di sicurezza ed efficienza dell'intero sistema.
Si tratta di una soluzione innovativa a supporto dei sistemi di protezione contro i fulmini e le sovratensioni, particolarmente utile negli impianti fotovoltaici.
Dati tecnici
- Altezza del telaio del modulo: da 30 mm in su
- Larghezza totale: 40 mm
- Altezza totale: 11,6 mm
- Lunghezza totale: 50 mm
- Larghezza del canale interno: 14,4 mm
- Diametro del foro di montaggio: 9 mm (M8)
- Materiale: alluminio 6063-T66
- Finitura: alluminio grezzo
- Coppia di serraggio consigliata: il valore esatto deve essere sempre verificato nelle specifiche del produttore del modulo
- Viti utilizzate: M8
Applicazione Il morsetto di serraggio centrale è un elemento di fissaggio essenziale per l'installazione di moduli solari – serve per collegare e fissare due pannelli adiacenti al profilo in alluminio. Il prodotto è destinato al montaggio di moduli solari su tetti piani e inclinati. Utilizzare i morsetti centrali tra i pannelli adiacenti in una fila. Per il fissaggio dei pannelli esterni (alle estremità delle file) è necessario utilizzare morsetti laterali.
Compatibilità
- Profili in alluminio adatti a viti esagonali
- Profili in alluminio per viti tipo T
- Profili trapezoidali per tetti in lamiera grecata
Vantaggi
- Materiale di alta qualità – realizzato in alluminio 6063-T66, si caratterizza per un'elevata resistenza alle condizioni atmosferiche.
- Durabilità – l'alta qualità di lavorazione garantisce un fissaggio durevole della struttura dei pannelli fotovoltaici.
- Resistenza alla corrosione – resistente all'azione di fattori esterni e alla corrosione.
- Resistenza meccanica – resistente a urti e danni meccanici.
- Conduzione sicura – i pin appositamente progettati perforano il rivestimento anodizzato dei pannelli, garantendo un'equipotenzialità sicura senza la necessità di utilizzare rondelle di messa a terra.
- Equipotenzialità – garantisce la continuità di conduzione tra i moduli e la struttura di supporto.
- Superficie zigrinata – i bordi di serraggio dentellati garantiscono una presa sicura e impediscono lo scivolamento dei pannelli.
Istruzioni di montaggio
- Montare il morsetto sulla guida di montaggio utilizzando un dado scorrevole e una vite M8.
- Posizionare due pannelli fotovoltaici adiacenti all'interno del morsetto, assicurandosi che i pin di messa a terra siano a contatto con i telai di entrambi i moduli.
- Serrare la vite – verificare le specifiche del produttore del pannello – è questa che determina la forza di serraggio ottimale.
Contenuto della confezione Morsetto di serraggio centrale H8 con pin di messa a terra. Attenzione: viti, dadi e dadi scorrevoli devono essere acquistati separatamente.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Tipo di morsetto | Centrale |
| Spessore pannello [mm] | 30-45 |
| Colore | Argento |
| Pin di messa a terra | Sì |
| Accessori inclusi | Senza accessori |
