Dromet tassello ad anello a espansione PSRe M8x130/60 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Tassello ad anello ad espansione Dromet PSRe M8x130/60 in acciaio zincato
Il tassello ad anello PSRe 8x130/60 del marchio Dromet è una soluzione collaudata per il fissaggio duraturo di profili di montaggio, strutture metalliche, grate, ringhiere, macchinari e altri elementi di dotazione degli edifici. È stato progettato per supporti in calcestruzzo non fessurato min. B20, pietra naturale a struttura compatta e mattone pieno — supporti tipici riscontrati nei cantieri fotovoltaici, industriali e infrastrutturali.
La struttura ad anello con dado e rondella garantisce un'espansione sicura nel foro di montaggio e un'elevata capacità di carico. Il tassello è realizzato in acciaio da costruzione con protezione anticorrosiva in zincatura elettrolitica, il che garantisce resistenza alla corrosione in ambienti interni e moderatamente umidi.
Certificazioni e omologazioni
Il tassello dispone dell'Approvazione Tecnica Europea ETA 05/0242 e del certificato CE, ed è inoltre coperto dall'omologazione nazionale AT-15-7574/2008. Grazie a ciò può essere utilizzato in fissaggi strutturali responsabili, dove è richiesta una capacità di carico documentata e la conformità alle norme.
Parametri tecnici
- Denominazione: PSRe 8x130/60
- Filettatura: M8
- Diametro di foratura (fi): 8 mm
- Lunghezza totale (L): 130 mm
- Spessore dell'elemento fissato (E): 60 mm
- Profondità di ancoraggio (F): 65 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio da costruzione, zincatura elettrolitica
- Struttura: ad anello con dado e rondella
- Peso: 0,046 kg
- EAN: 5907518696792
- Unità di vendita: pezzo

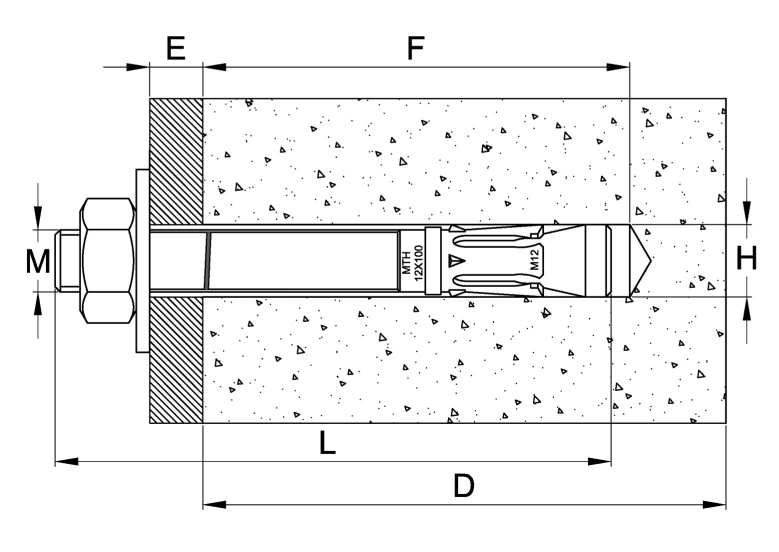

Schema di montaggio e indicazioni dimensionali
Il disegno in sezione illustra il corretto inserimento del tassello nel supporto in calcestruzzo. Le dimensioni chiave di montaggio indicate nello schema sono:
- M — diametro della filettatura del tassello
- E — spessore dell'elemento fissato (distanza tra la superficie del supporto e il dado)
- F — profondità di ancoraggio nel supporto
- L — lunghezza totale del tassello
- D — profondità minima del foro praticato
- H — diametro del foro praticato
Raccomandazioni di montaggio
- Il foro di montaggio deve essere realizzato perpendicolarmente alla superficie del supporto e accuratamente pulito dalla polvere
- Inserire il tassello nel foro tramite leggeri colpi di martello
- Il serraggio deve essere eseguito con una chiave dinamometrica — non superare la coppia di serraggio indicata nell'omologazione
- Dopo l'espansione del tassello, la rondella sotto il dado deve essere saldamente premuta contro l'elemento fissato
- Parametri di montaggio e di capacità di carico secondo l'Approvazione Tecnica AT-15-7574/2008 — non devono essere superati
Impiego negli impianti fotovoltaici
Il tassello PSRe M8 è ampiamente utilizzato dai team di installazione per l'ancoraggio delle strutture di supporto PV in solai, pareti e fondazioni in calcestruzzo. Grazie alla certificazione ETA e CE rappresenta un fissaggio affidabile, che soddisfa i requisiti progettuali e facilita i collaudi tecnici dell'impianto.
Dati tecnici
| Tipo di filettatura | M8 |
| Lunghezza [mm] | 130 |
