Dromet ancorante ad anello ad espansione PSRe M6x70/12 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Dromet tassello ad anello ad espansione PSRe M6x70 mm zincato per calcestruzzo
Il tassello ad anello PSRe M6×70 del marchio Dromet è un affidabile elemento di fissaggio meccanico con struttura ad anello, progettato per il fissaggio permanente in calcestruzzo non fessurato, pietra naturale a struttura compatta e mattone pieno. Grazie alle dimensioni compatte e al peso di soli 15 g, è ideale per il montaggio di elementi costruttivi leggeri — profili, supporti, staffe e accessori di installazione.
Il tassello dispone dell'Approvazione Tecnica Europea ETA 05/0242, del certificato CE e dell'approvazione nazionale AT-15-7574/2008, il che garantisce la conformità ai requisiti delle norme europee e ne conferma l'idoneità all'uso in edifici e costruzioni.
Applicazione
Il tassello PSRe è dedicato al fissaggio di profili e strutture metalliche, grigliati calpestabili, ringhiere, macchinari e altri elementi strutturali e di equipaggiamento dell'edificio. Il substrato deve essere realizzato in calcestruzzo non fessurato di classe minima B20 (C16/20), pietra naturale a struttura compatta o mattone pieno.
Parametri tecnici
- Codice: PSRe 6x70/12
- Filettatura: M6
- Diametro di foratura (fi): 6 mm
- Lunghezza totale (L): 70 mm
- Spessore dell'elemento fissato (E): 12 mm
- Profondità di ancoraggio (F): 55 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio da costruzione, zincatura elettrolitica
- Costruzione: ad anello con dado e rondella
- Peso: 0,015 kg
- EAN: 5907518660977
- Unità di vendita: pezzo

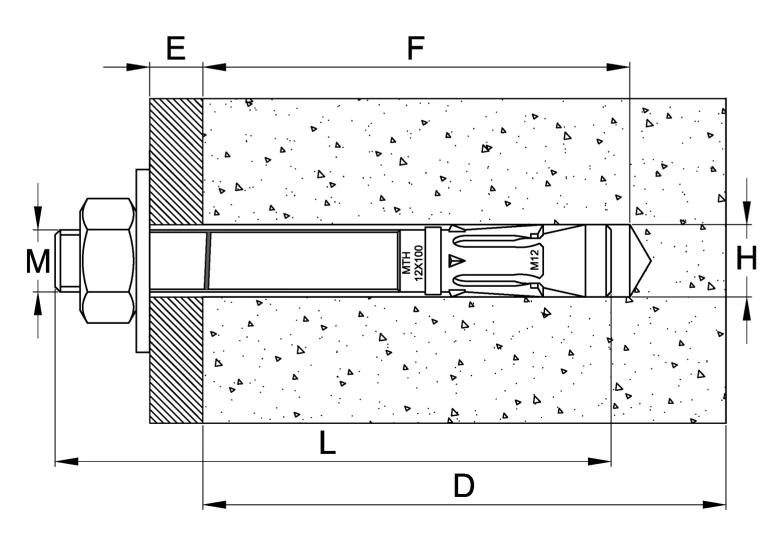

Schema di montaggio e indicazioni dimensionali
Il disegno in sezione mostra il corretto montaggio del tassello nel substrato in calcestruzzo con le indicazioni dei parametri chiave:
- M — diametro della filettatura
- L — lunghezza totale del tassello
- D — profondità minima del foro di montaggio
- F — profondità di ancoraggio nel substrato
- E — spessore dell'elemento fissato (tratto sporgente)
- H — diametro del foro nel calcestruzzo
Raccomandazioni per il montaggio
- Il foro di montaggio deve essere praticato perpendicolarmente alla superficie del substrato e accuratamente pulito
- Il tassello dovrebbe potersi inserire nel foro con leggeri colpi di martello
- Il serraggio del dado deve essere eseguito esclusivamente con chiave dinamometrica
- Dopo l'espansione del tassello, la rondella sotto il dado deve essere saldamente premuta contro l'elemento fissato
- I parametri contenuti nell'approvazione tecnica AT-15-7574/2008 non devono essere superati
Certificazioni e approvazioni
- Approvazione Tecnica Europea: ETA 05/0242
- Certificato: CE
- Approvazione tecnica nazionale: AT-15-7574/2008
Dati tecnici
| Tipo di filettatura | M6 |
| Lunghezza [mm] | 70 |
