Ancorante ad anello ad espansione Dromet PSRe M6x80/22 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Dromet ancorante ad anello espansione PSRe M6x80 mm zincato
L'ancorante ad anello PSRe M6×80 del marchio Dromet è un affidabile connettore a espansione destinato al fissaggio duraturo di profili, strutture metalliche, grigliati, ringhiere, macchinari e altri elementi di dotazione dell'edificio su supporti in calcestruzzo. Grazie alla struttura ad anello con dado e rondella, garantisce un fissaggio sicuro e ripetibile — particolarmente importante nel montaggio di strutture fotovoltaiche, dove la stabilità dell'ancoraggio determina la sicurezza dell'intero impianto.
L'ancorante possiede l'Approvazione Tecnica Europea ETA 05/0242, il certificato CE e l'approvazione nazionale AT-15-7574/2008, il che ne conferma la conformità alle norme e ne consente l'utilizzo in progetti che richiedono parametri di portata documentati.
Supporti di montaggio ammessi
- Calcestruzzo non fessurato min. B20 (C16/20)
- Pietra naturale a struttura compatta
- Mattone pieno
Parametri tecnici
- Denominazione: PSRe 6x80/22
- Filettatura: M6
- Diametro di foratura (fi): 6 mm
- Lunghezza totale (L): 80 mm
- Spessore dell'elemento da fissare (E): 22 mm
- Profondità di ancoraggio (F): 55 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio strutturale, zincato elettrolitico
- Struttura: ad anello con dado e rondella
- Peso: 0,016 kg
- EAN: 5907518616813
- Unità di vendita: pezzo
Schema di montaggio e indicazioni dimensionali

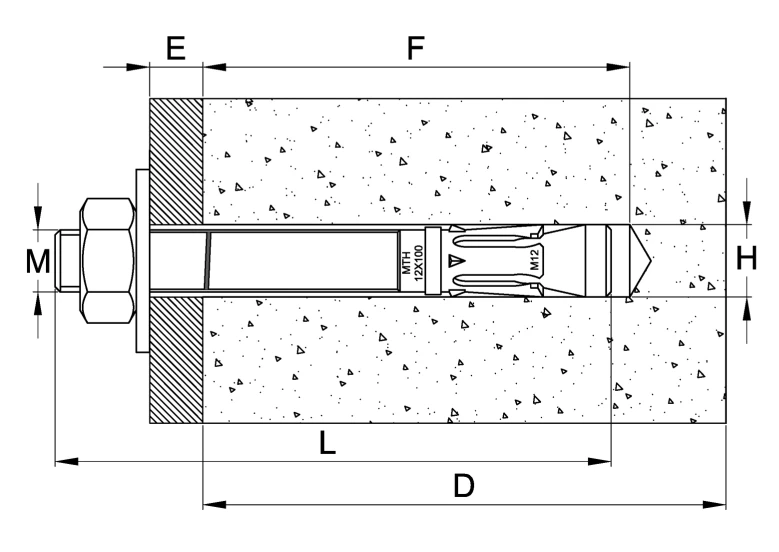

Il disegno in sezione mostra l'ancorante inserito nel supporto in calcestruzzo con le dimensioni di montaggio chiave: M – diametro della filettatura, E – spessore dell'elemento da fissare (sporgenza), F – profondità di ancoraggio, L – lunghezza totale dell'ancorante, D – profondità richiesta del foro, H – diametro del foro nel supporto.
Raccomandazioni di montaggio
- Eseguire il foro di montaggio perpendicolarmente alla superficie del supporto
- Dopo la foratura, il foro deve essere pulito da polvere e detriti
- Inserire l'ancorante mediante leggeri colpi di martello
- Serrare il dado utilizzando una chiave dinamometrica
- Dopo l'espansione dell'ancorante, la rondella sotto il dado deve essere saldamente premuta contro l'elemento da fissare
- I parametri contenuti nell'Approvazione Tecnica AT-15-7574/2008 non devono essere superati
Dati tecnici
| Tipo di filettatura | M6 |
| Lunghezza [mm] | 80 |
