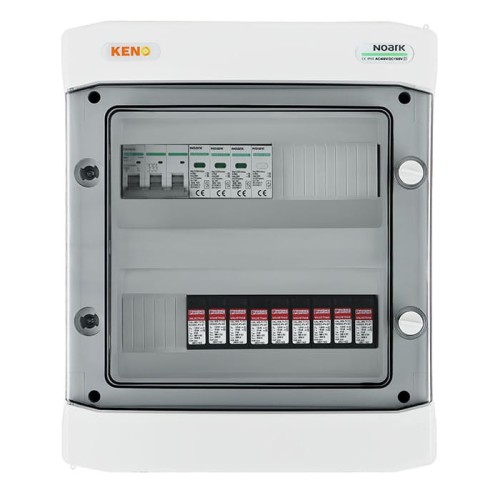

Quadro di Connessione Noark con Scaricatore di Sovratensione DC+AC 50A Trifase SH-729
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Noark Quadro di Connessione con Limitatore di Sovratensione DC+AC 50A Trifase SH-729
Quadro di connessione con limitatore di sovratensione DC + AC, tipo 1+2, modello SH-729 DCAC
Il quadro di connessione, destinato all'alimentazione di inverter fotovoltaici, garantisce non solo la protezione contro le conseguenze di cortocircuiti e sovraccarichi, ma anche contro le scariche indirette e dirette su entrambi i lati della corrente - sia alternata che continua.
È progettato per l'uso in impianti FV con messa a terra e isolati, e grazie all'elevato grado di protezione IP è possibile il montaggio esterno. La costruzione del quadro è predisposta per il montaggio a parete e, a seconda della configurazione, può svolgere diverse funzioni.
- Involucro standard collaudato: Garantisce solidità e durata, grazie alle quali i quadri sono pronti a soddisfare diverse esigenze installative.
- Opzione di montaggio serratura a chiave: Fornisce un ulteriore livello di sicurezza e limita l'accesso alle apparecchiature elettriche solo al personale autorizzato.
Parametri di base lato DC
| Parametro | Valore |
|---|---|
| Numero di ingressi | uscite stringa FV | 3 | 3 |
| Numero | Tipo di limitatore di sovratensione DC | Tipo | 3 | Phoenix | T1/T2 |
| Tipo di connessione | MC4 Stäubli da quadro |
Parametri di base lato AC
| Parametro | Valore |
|---|---|
| Limitatore di sovratensione AC | Tipo | Noark | T1/T2 |
| Interruttore magnetotermico | Noark B50A 3F |
Limitatore di sovratensione DC utilizzato (SPD)
| Parametro | Valore |
|---|---|
| Produttore / Modello | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Protezione da sovratensione | T1 / T2 |
| Tensione a circuito aperto UOCSTC | ≤ 975 V DC |
| Corrente di scarica massima Imax (8/20) μs | 40 kA |
| Tempo di risposta tA | ≤ 25 ns |
| Corrente di fulmine di prova (10/350) μs, carica | 2,5 As |
| Corrente di fulmine di prova (10/350) μs, energia specifica | 6,25 kJ/Ω |
| Corrente di fulmine di prova (10/350) μs, valore di picco Iimp | 5 kA |
| Corrente totale scaricata Itotal (8/20) μs | 40 kA |
| Corrente totale scaricata Itotal (10/350) μs | 5 kA |
| Resistenza di isolamento Riso | > 5 GΩ (a 500 V DC) |
| Corrente nominale di scarica In (8/20) μs | 15 kA |
| Corrente nominale di carico IL | 80 A |
| Corrente operativa continua ICPV | < 20 μA |
| Tensione operativa continua massima UCPV | 1170 V DC |
| Resistenza al cortocircuito ISCPV | 2000 A |
| Tensione residua Ures | ≤ 3,5 kV (a In) |
| - | ≤ 2,9 kV (a 5 kA) |
| - | ≤ 3,2 kV (a 10 kA) |
| - | ≤ 3,7 kV (a 20 kA) |
| - | ≤ 4,1 kV (a 30 kA) |
| - | ≤ 4,6 kV (a 40 kA) |
| Corrente del conduttore di protezione IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Livello di protezione Up | ≤ 3,5 kV |
| Consumo in modalità standby PC | ≤ 25 mVA |
| Configurazione di collegamento | Configurazione Y |
Interruttore magnetotermico utilizzato (MCB) (1)
| Parametro | Valore |
|---|---|
| Produttore / Modello | Noark / Ex9BN 3P B50 |
| Corrente nominale | 50A; 3-F |
| Tensione nominale di impiego Ue | 230/415 V AC |
| - | 72 V DC per polo (1P, 2P) |
| - | 48 V DC per polo (3P, 4P) |
| Tensione minima | 12 V AC/DC |
| Tensione nominale di tenuta ad impulso Uimp secondo IEC 60898-1 | 6 kV |
| Tensione nominale di tenuta ad impulso Uimp secondo IEC 60947-2 | 6 kV |
| Potere di interruzione nominale Icn secondo IEC 60898-1 | 6 kA |
| Potere di interruzione nominale Icn secondo IEC 60947-2 | 10 kA |
| Tensione nominale di isolamento Ui | 690 V AC |
| Numero di poli | 3 |
| Frequenza | 50/60 Hz |
| Caratteristica | B |
| Conforme a | IEC/EN 60898-1, IEC/EN 60947-2 |
| Durata meccanica | 20 000 manovre |
| Durata elettrica | 10 000 manovre |
| Classe di limitazione dell'energia | 3 |
| Categoria di utilizzo | A |
| Direzione di alimentazione | Qualsiasi (dall'alto o dal basso) |
Limitatore di sovratensione AC utilizzato (SPD)
| Parametro | Valore |
|---|---|
| Produttore / Modello | Noark Ex9UE1+2 12.5 3PN 275 |
| Collegamento | L-N/PE N-PE |
| Conforme a | EN 61643-11 |
| Tipo di limitatore | Type 1+2 (classe I+II, B+C, T1+T2) |
| Costruzione cartuccia | MOV (Varistor)GDT (Scaricatore) |
| Tensione nominale Un | 230 V AC |
| Tensione di riferimento di prova UREF | 255 V AC |
| Tensione operativa continua Uc | 275 V AC 255 V AC |
| Frequenza f | 25 kA per polo 50 kA per polo |
| Energia specifica W/R | 156.25 kJ/Ω |
| Corrente impulsiva massima Iimp (10/350 μs) | 12.5 kA per polo 50 kA per polo |
| Corrente di scarica massima Imax (8/20 μs) | 50 kA per polo |
| Livello di protezione in tensione Up per corrente In | 1.5 kV |
| Livello di protezione in tensione Up per corrente Imax | 1.8 kV 1.5 kV |
| Livello di protezione in tensione Up per 5 kA (8/20 μs) | 1 kV |
| N-PE Capacità di estinzione corrente susseguente Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Corrente differenziale IPE a UREF | ≤ 1 mA |
| Tensione del limitatore per corrente 1mA | 387 - 473 V |
| Tempo di risposta | ≤ 25 ns ≤ 100 ns |
| Protezione massima con fusibile | 160 A gG |
| Capacità di tenuta alla corrente di cortocircuito | 50kA |
| Resistenza al cortocircuito ISCCR | 10kA |
| Fattore di corrente k | 1kA |
| Tipo di sistema BT | TN-S, TT (3+1) |
