Tassello ad anello ad espansione Dromet PSRe M6x100/42 zincato
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Tassello ad anello ad espansione Dromet PSRe M6x100/42 zincato per calcestruzzo
Il tassello ad anello PSRe M6x100/42 del marchio Dromet è una soluzione collaudata per il fissaggio duraturo di profili, strutture metalliche, grate, ringhiere, macchinari e altri elementi di equipaggiamento edile. La costruzione ad anello con dado e rondella garantisce un'espansione sicura nel foro di montaggio e una pressione uniforme dell'elemento fissato contro il supporto.
Il tassello è destinato all'utilizzo in supporti di calcestruzzo non fessurato di classe minima B20, pietra naturale a struttura compatta e mattone pieno. Grazie alla certificazione ETA 05/0242, alla marcatura CE e all'approvazione nazionale AT-15-7574/2008, il prodotto soddisfa i più elevati requisiti qualitativi e può essere impiegato in collegamenti strutturali a responsabilità.
Parametri tecnici
- Denominazione: PSRe 6x100/42
- Filetto: M6
- Diametro di foratura (fi): 6 mm
- Lunghezza totale (L): 100 mm
- Spessore dell'elemento fissato (E): 42 mm
- Profondità di ancoraggio (F): 55 mm
- Profondità del foro (D): 100 mm
- Materiale: acciaio strutturale, zincatura elettrolitica
- Costruzione: ad anello con dado e rondella
- Peso: 0,02 kg
- EAN: 5907518682825
- Unità di vendita: pezzo
Certificazioni e approvazioni
- Benestare Tecnico Europeo: ETA 05/0242
- Certificazione: CE
- Approvazione Tecnica Nazionale: AT-15-7574/2008

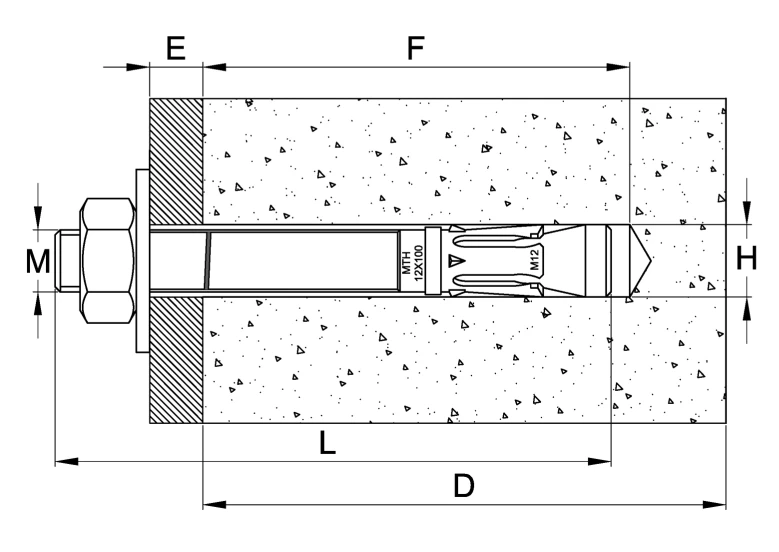

Schema di montaggio e dimensioni
Il disegno in sezione illustra il modo di inserimento del tassello nel supporto in calcestruzzo. Le sigle nello schema corrispondono ai seguenti parametri:
- M – diametro del filetto
- E – spessore dell'elemento fissato (sporgenza sopra il supporto)
- F – profondità di ancoraggio nel supporto
- L – lunghezza totale del tassello
- D – profondità del foro di montaggio
- H – diametro del foro nel supporto
Raccomandazioni di montaggio
Il foro di montaggio deve essere praticato perpendicolarmente alla superficie del supporto, quindi pulito accuratamente da polvere e residui di foratura. Il fissaggio dovrebbe poter essere inserito nel foro con leggeri colpi di martello. Il serraggio del dado deve essere eseguito con una chiave dinamometrica — dopo l'espansione del tassello, la rondella sotto il dado deve essere fortemente premuta contro l'elemento fissato. Tutti i carichi ammissibili e i parametri di montaggio sono riportati nell'Approvazione Tecnica AT-15-7574/2008 — non superare i valori in essa indicati.
Applicazioni
- Fissaggio di profili e strutture metalliche
- Montaggio di grate, ringhiere e balaustre
- Ancoraggio di macchinari e attrezzature
- Fissaggio di strutture di supporto per impianti fotovoltaici
- Fissaggio duraturo di elementi di equipaggiamento di edifici
Dati tecnici
| Tipo di filettatura | M6 |
| Lunghezza [mm] | 100 |
