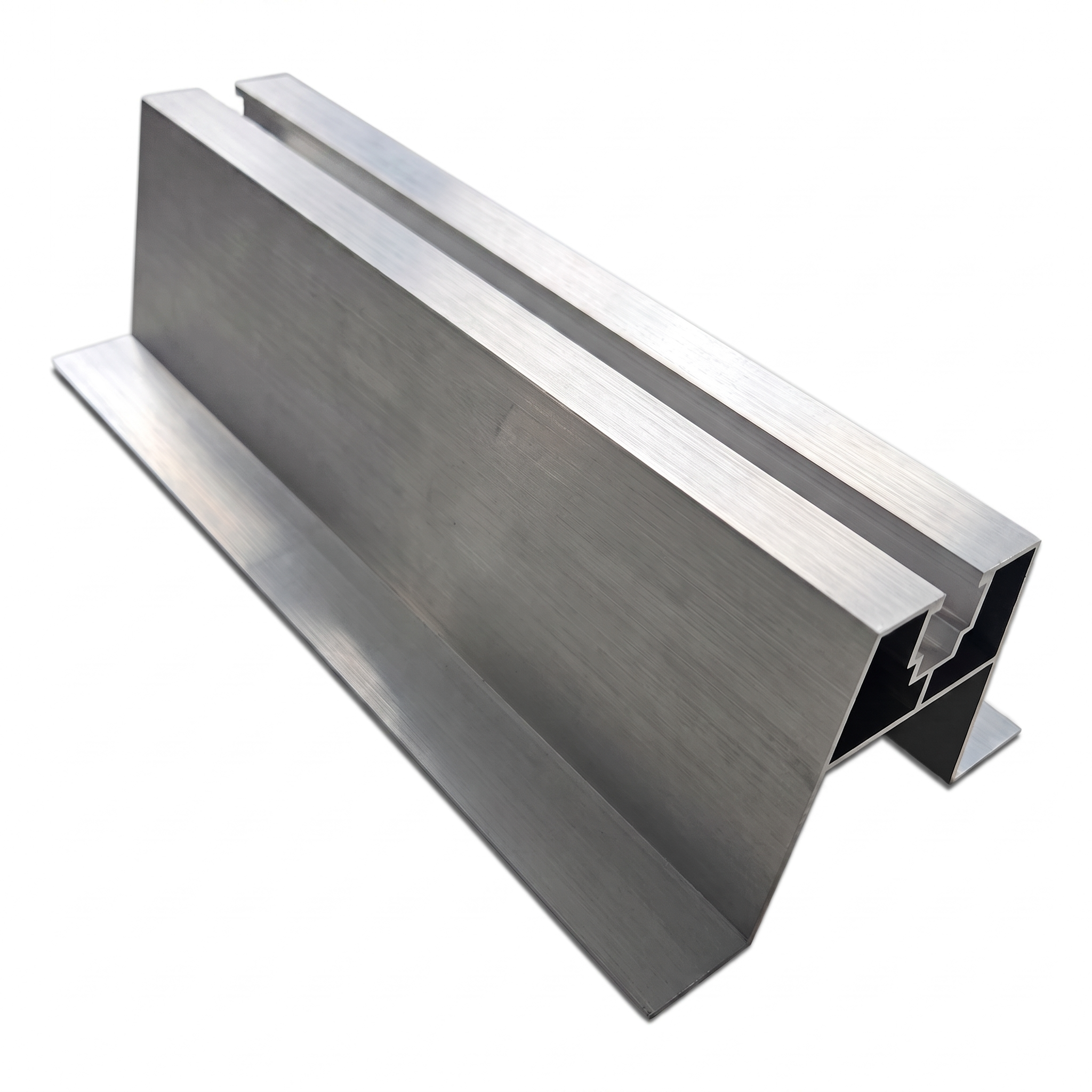

Staffa trapezoidale inclinata con guarnizione EPDM H63 L330 – adattatore per tetto fotovoltaico in alluminio
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Ponte trapezoidale inclinato con guarnizione EPDM H63 L330 – in alluminio
Ponte trapezoidale inclinato con guarnizione EPDM è un elemento distanziale in alluminio destinato al montaggio di strutture fotovoltaiche su tetti coperti con lamiera grecata. La forma inclinata del profilo riproduce perfettamente la geometria dell'onda della lamiera, garantendo un supporto stabile e a tenuta stagna per il binario di montaggio senza necessità di ulteriori spessori di livellamento.
Grazie alla guarnizione integrata EPDM, il ponte protegge efficacemente il manto di copertura dalla penetrazione dell'acqua nel punto di fissaggio. La guarnizione compensa le irregolarità della superficie della lamiera e ammortizza le microvibrazioni, prolungando la durata del collegamento e riducendo al minimo il rischio di corrosione nel punto di contatto.
Vantaggi per il team di installazione
- Geometria inclinata — profilo adattato all'inclinazione dell'onda della lamiera grecata, elimina la necessità di tagliare e piegare gli elementi in cantiere
- Guarnizione EPDM inclusa — elemento pronto al montaggio che non richiede ordini separati né incollaggio di guarnizioni
- Alluminio — materiale leggero e resistente alla corrosione, che facilita il trasporto sul tetto e garantisce una durabilità pluriennale
- Peso compatto 0,350 kg — facile da maneggiare e stoccare, non appesantisce la struttura del tetto
Dimensioni e parametri tecnici
- Lunghezza (L): 330 mm
- Altezza (H): 63 mm
- Larghezza totale base: 94,4 mm
- Larghezza piattaforma superiore: 40 mm
- Spessore pareti profilo: 1,2 mm
- Spessore pareti canale di fissaggio: 1,3 mm
- Larghezza canale superiore (esterna): 16,3 mm
- Larghezza canale superiore (interna): 13,7 mm
- Peso: 0,350 kg
Materiale e finitura
- Materiale profilo: alluminio
- Finitura: anodizzazione standard
- Guarnizione: EPDM
Struttura del profilo
La sezione trasversale del profilo a forma di trapezio presenta due ali simmetriche che aderiscono alla superficie della lamiera del tetto. Le pareti laterali si raccordano in una flangia interna di rinforzo. Nella parte superiore del profilo è presente un canale di montaggio con larghezza interna 13,7 mm e apertura 8,4 mm, che consente il fissaggio di viti e morsetti ai binari portanti. I punti contrassegnati con il simbolo asterisco possono presentare segni termici (heat lines) generati durante il processo di estrusione dell'alluminio — questo non costituisce un difetto qualitativo.
Il ponte trapezoidale inclinato H63 L330 è un elemento intermedio affidabile tra la lamiera grecata e la struttura fotovoltaica, che riduce i tempi di installazione e migliora la qualità di ogni impianto su tetto.
