Staffa puntuale vetro 8-16,76mm Ø 48/26/M10x38 AISI304 a chiave sistema piano satinato
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

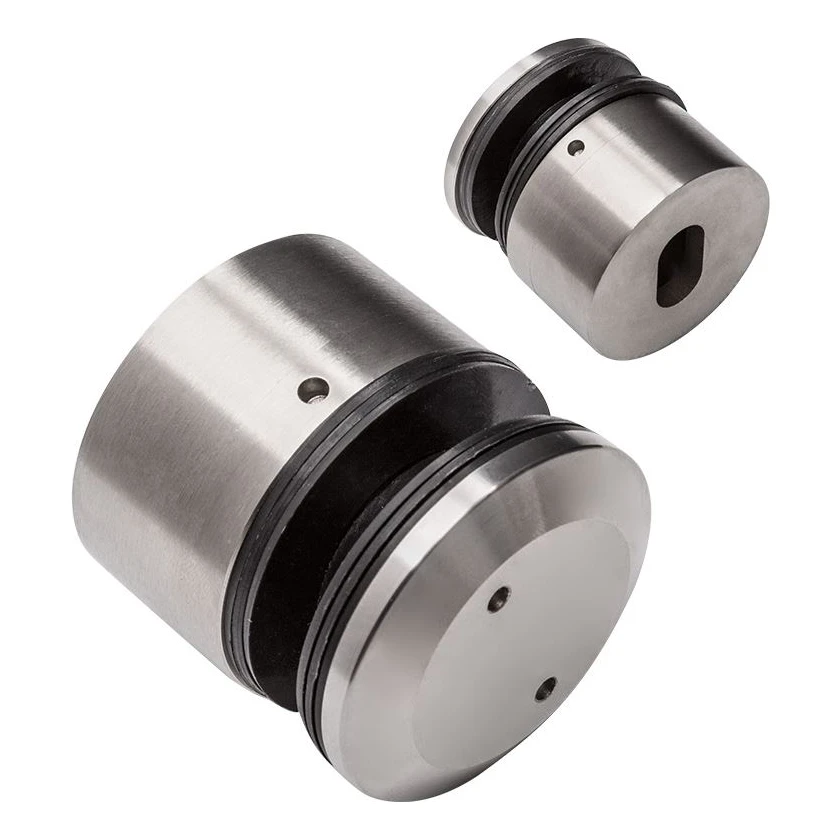

Staffa puntuale per vetro Ø 48 mm AISI 304 – sistema piano, satinato
Staffa puntuale rotonda Ø 48 mm per fissaggio vetro in balaustre inox — progettata per il montaggio su superfici piane. Realizzata in acciaio inox AISI 304 con finitura satinata, combina estetica con elevata resistenza alla corrosione. Grazie al sistema di serraggio a chiave (fori per chiave Ø 3,20 mm) garantisce un fissaggio sicuro e regolabile di vetri con spessore da 8 a 16,76 mm.
Costruzione e principio di funzionamento
La staffa è composta da base di montaggio con filettatura interna M10 (fissata alla struttura portante) e dado di serraggio avvitato sulla filettatura M39, che serra il vetro tramite guarnizioni in gomma. Il foro di montaggio nella base ha forma a fagiolo (21,5 × 12 mm), permettendo la regolazione della posizione durante il montaggio. Il diametro interno della base è 32 mm, mentre l'interasse dei fori per chiave nel dado — 24 mm.

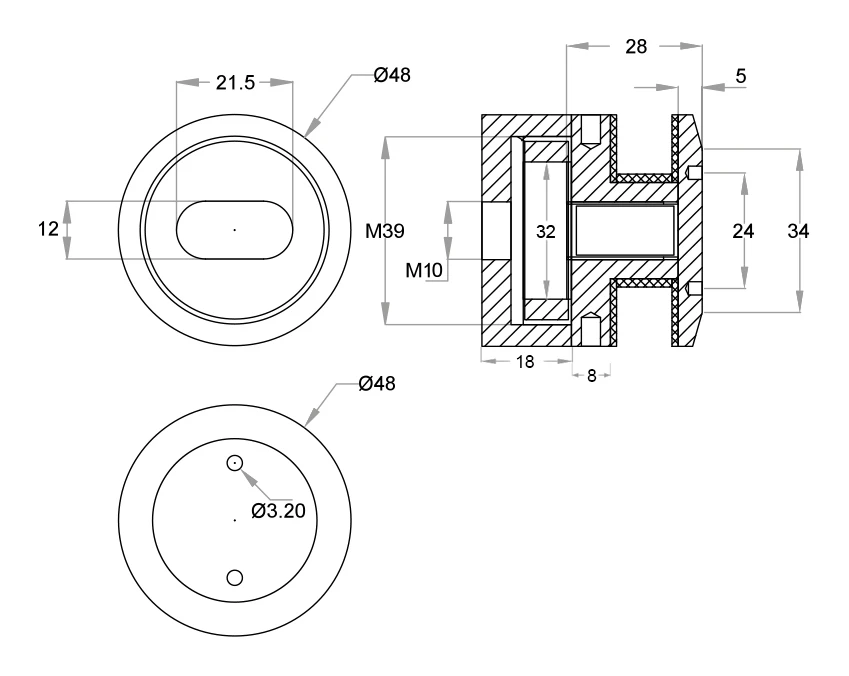

Dimensioni e parametri tecnici
- Diametro esterno: Ø 48 mm
- Filettatura interna (fissaggio alla struttura): M10
- Filettatura corpo (base–dado): M39
- Profondità base: 18 mm
- Lunghezza distanziale: 8 mm
- Distanza di montaggio (base–dado): 28 mm
- Spessore dado di serraggio: 5 mm
- Diametro sottosquadra dado: 34 mm
- Diametro interno base: 32 mm
- Foro di montaggio (a fagiolo): 21,5 × 12 mm
- Interasse fori per chiave: 24 mm
- Diametro fori per chiave: Ø 3,20 mm
- Spessore vetro fissabile: 8–16,76 mm
- Materiale: acciaio inox AISI 304
- Finitura superficiale: satinato
- Sistema di montaggio: piano (su superficie piana)
- Peso: 0,4 kg
- EAN: 5903313206242
Applicazione
La staffa è destinata al montaggio professionale di pannelli in vetro in balaustre, pareti cortina e divisori in vetro temperato o laminato. Il sistema piano consente il montaggio diretto su montanti, profili in acciaio o altri elementi strutturali con superficie piana. La finitura satinata si armonizza perfettamente con le tipiche balaustre in acciaio inox spazzolato.
Dati tecnici
| Materiale | AISI 304 |
| Finitura | Satinato |
| Sistema di montaggio | Piatto |
| Spessore del vetro [mm] | 8-16,76 |
