Sistema di coperture in vetro M12. 3 elementi, per tirante fi 12mm, vetro 8-17,52mm (aisi304, universale, satinato)

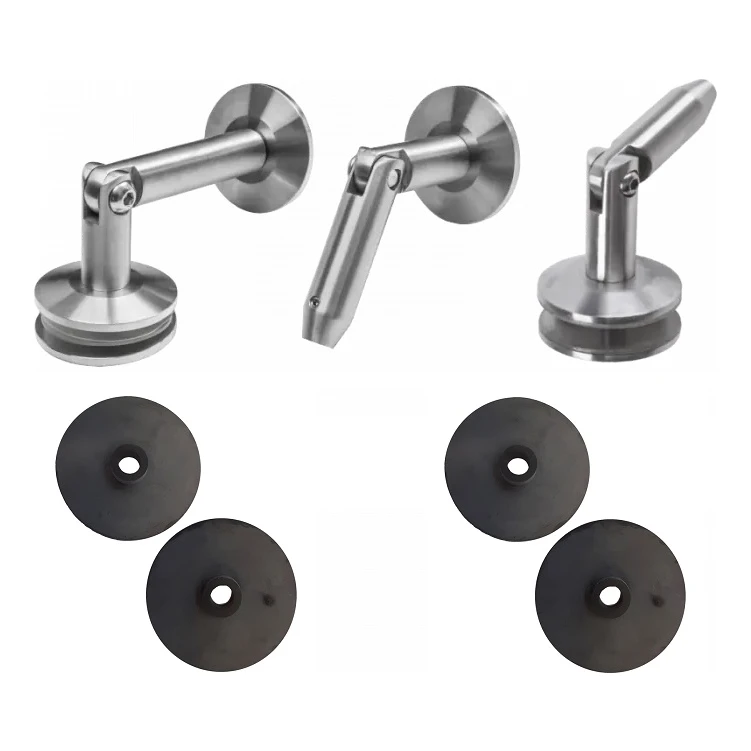

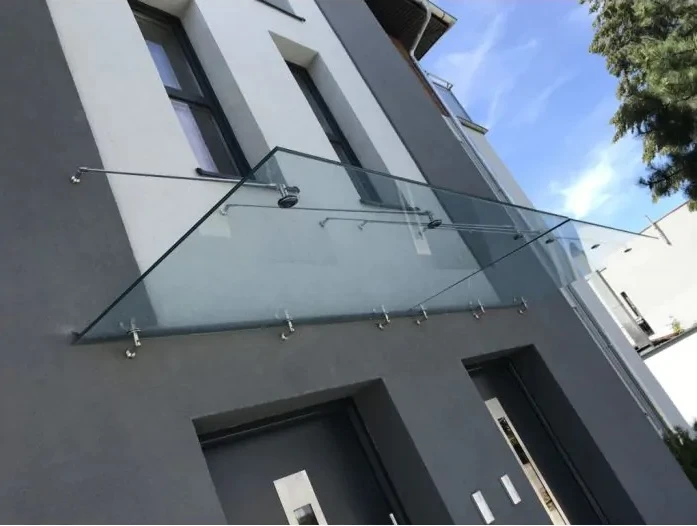

Il kit è composto da tre raccordi realizzati con precisione, che formano un sistema completo di fissaggio per pensiline in vetro con tirante. Il vetro non è a diretto contatto con i supporti — le guarnizioni di pressione incluse nel kit proteggono i pannelli e allo stesso tempo stabilizzano il vetro nella posizione corretta. La costruzione universale consente il montaggio su diversi tipi di edifici e, in caso di uno strato di isolamento più spesso sulla facciata, è possibile utilizzare una piastra di montaggio aggiuntiva, rendendo il sistema particolarmente flessibile.

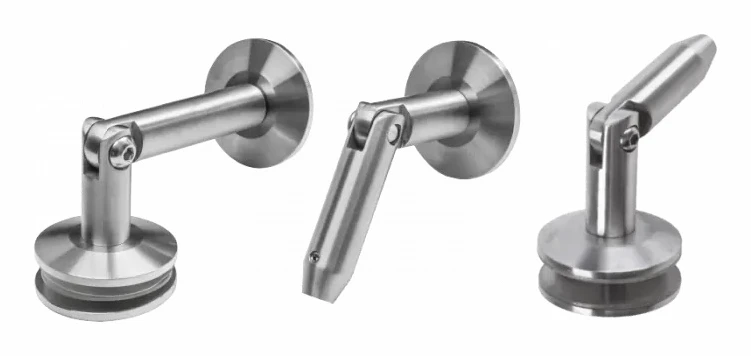

• Raccordo parete–vetro con kit di guarnizioni di pressione
• Raccordo vetro–tirante M12 con kit di guarnizioni di pressione
• Raccordo tirante M12–parete

Il kit non include: pannelli di vetro, tiranti né altri elementi non elencati sopra. Il tirante filettato M12 (barra in acciaio inossidabile) deve essere selezionato separatamente — le lunghezze disponibili sono 1 m, 1,2 m e 1,5 m. Il tirante viene fissato nella facciata e quindi tensionato fino a ottenere la posizione ottimale della pensilina in vetro, garantendone la stabilità.

Specifiche tecniche

• Materiale: acciaio inossidabile AISI 304
• Finitura superficiale: satinato
• Filettatura tirante: M12
• Filettatura viti di fissaggio a parete e vetro: M10
• Spessore vetro: 8–17,52 mm
• Lunghezza (L): 130 mm
• Peso del kit: 1,6 kg
• Diametro fori nel vetro: Ø18 mm
• Angolo di montaggio del tirante: 95°
• EAN: 5901289674263

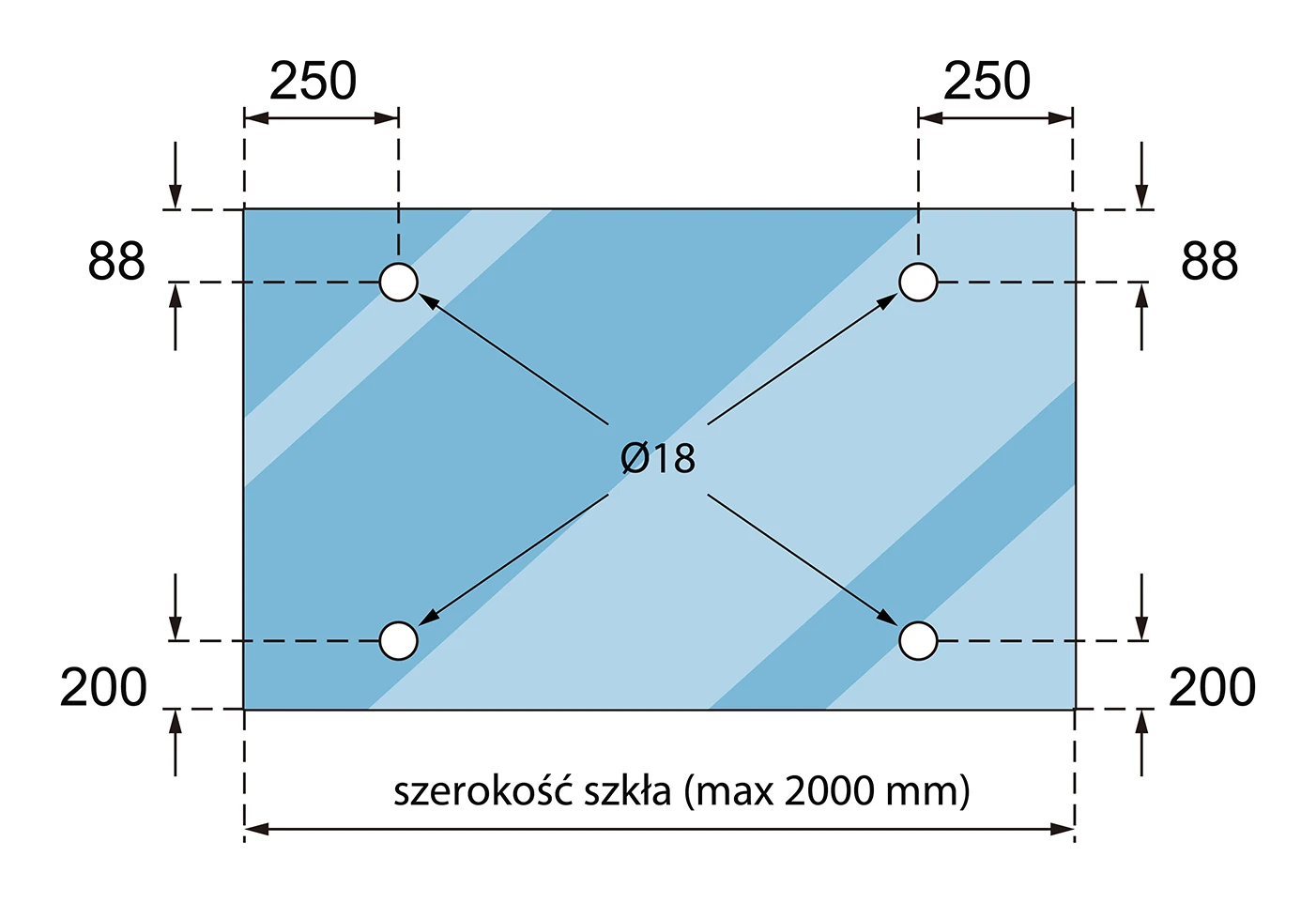

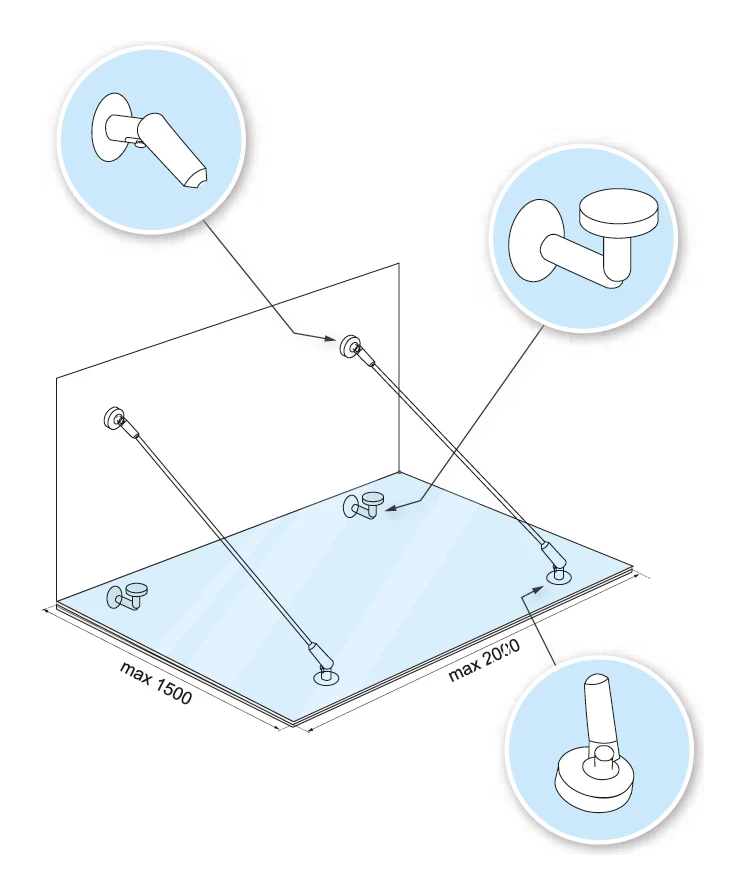

Dimensionamento e schema di montaggio

Il corretto posizionamento dei fori nel pannello di vetro è fondamentale per la stabilità e la sicurezza della struttura. Gli schemi seguenti illustrano la disposizione consigliata dei punti di fissaggio e le dimensioni massime ammissibili del vetro.

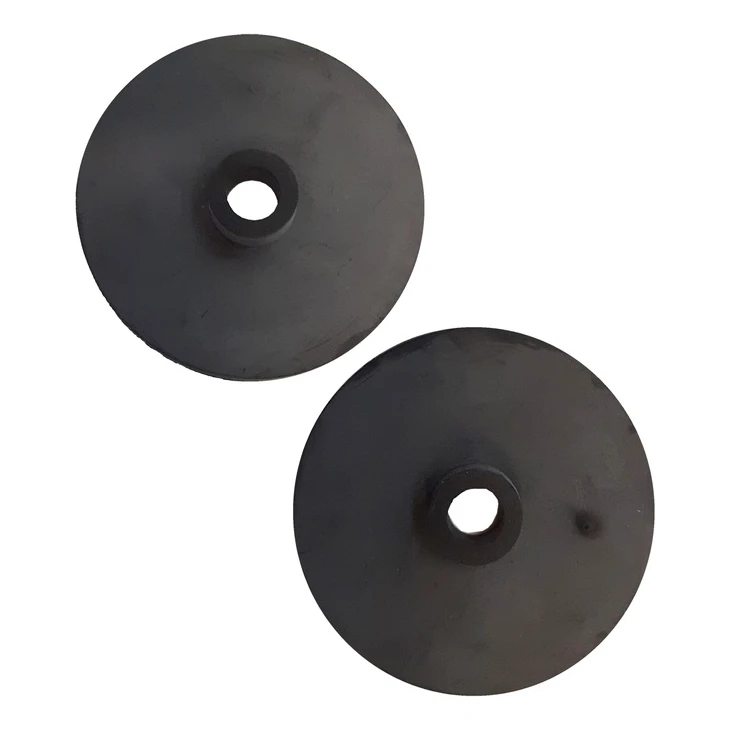

Le guarnizioni di pressione proteggono i pannelli di vetro dal contatto diretto con gli elementi metallici dei raccordi, eliminando il rischio di rotture e garantendo un supporto stabile del vetro. Il kit di guarnizioni è incluso con ogni raccordo a contatto con il vetro.

Data l'elevata complessità del montaggio delle coperture in vetro, si raccomanda di affidare i lavori di installazione a personale qualificato, con esperienza nella lavorazione del vetro temperato e nei sistemi a tirante.
