Sistema di coperture in vetro M10 tirante 3 elementi fi 10 mm vetro 8-17,52 mm AISI 304 satinato

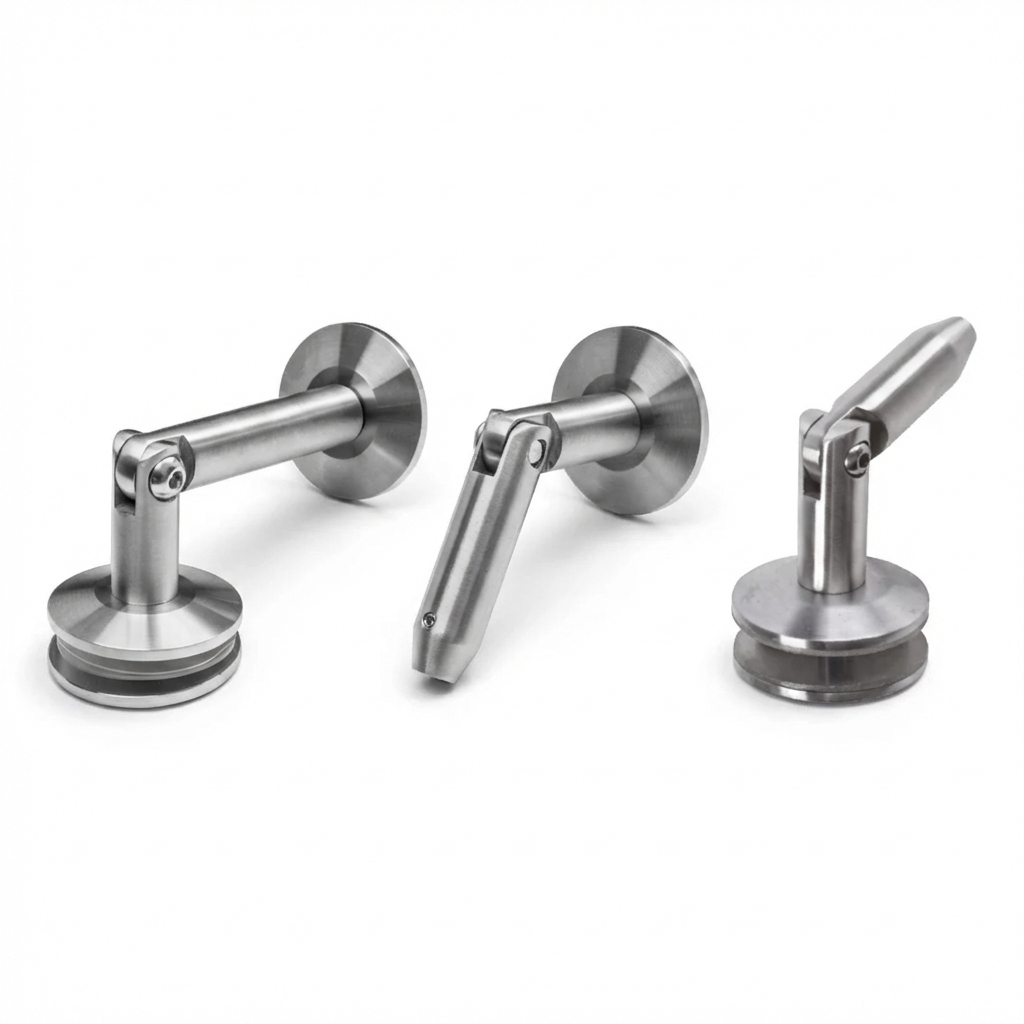

Il sistema è composto da tre connettori di precisione in acciaio inossidabile AISI 304 con finitura satinata, che garantiscono durabilità ed estetica nel tempo. Ogni elemento dispone di un foro di montaggio nascosto, conferendo all'intera struttura un carattere elegante e minimalista. Il vetro non entra in contatto diretto con il metallo — il kit include guarnizioni di pressione che proteggono la lastra e la stabilizzano nella posizione corretta.

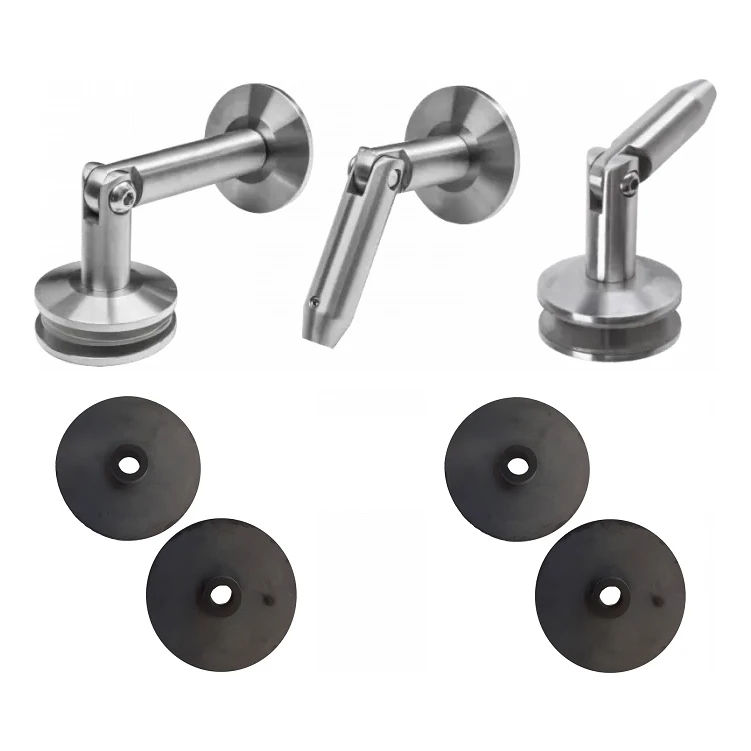

Contenuto del kit

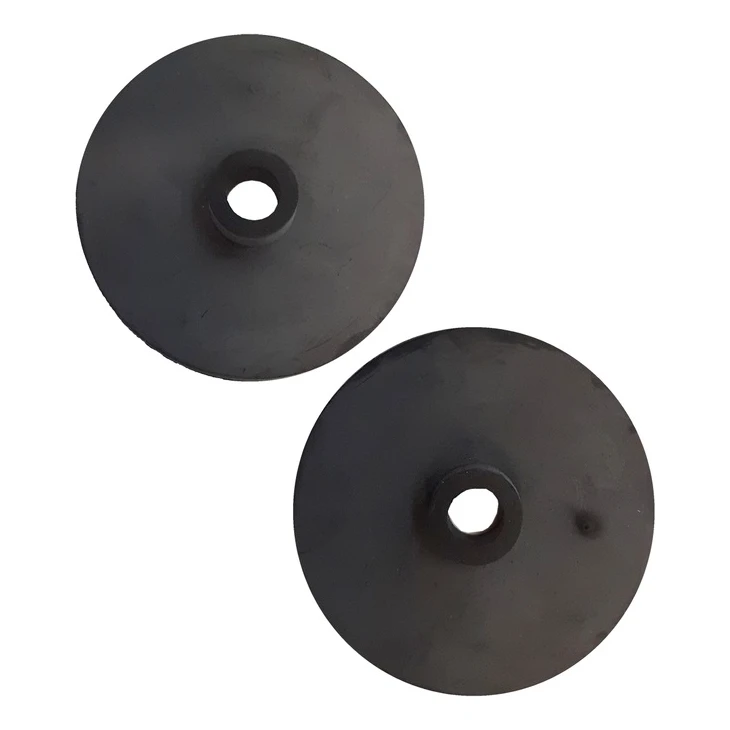

• Connettore parete–vetro con set completo di guarnizioni di pressione
• Connettore vetro–tirante con set completo di guarnizioni di pressione
• Connettore tirante–parete

Il kit non include la lastra di vetro né i tiranti — devono essere selezionati separatamente. I tiranti con filettatura M10 sono disponibili in tre lunghezze: 1 m, 1,2 m e 1,5 m e sono realizzati in acciaio inossidabile.

Principio di montaggio

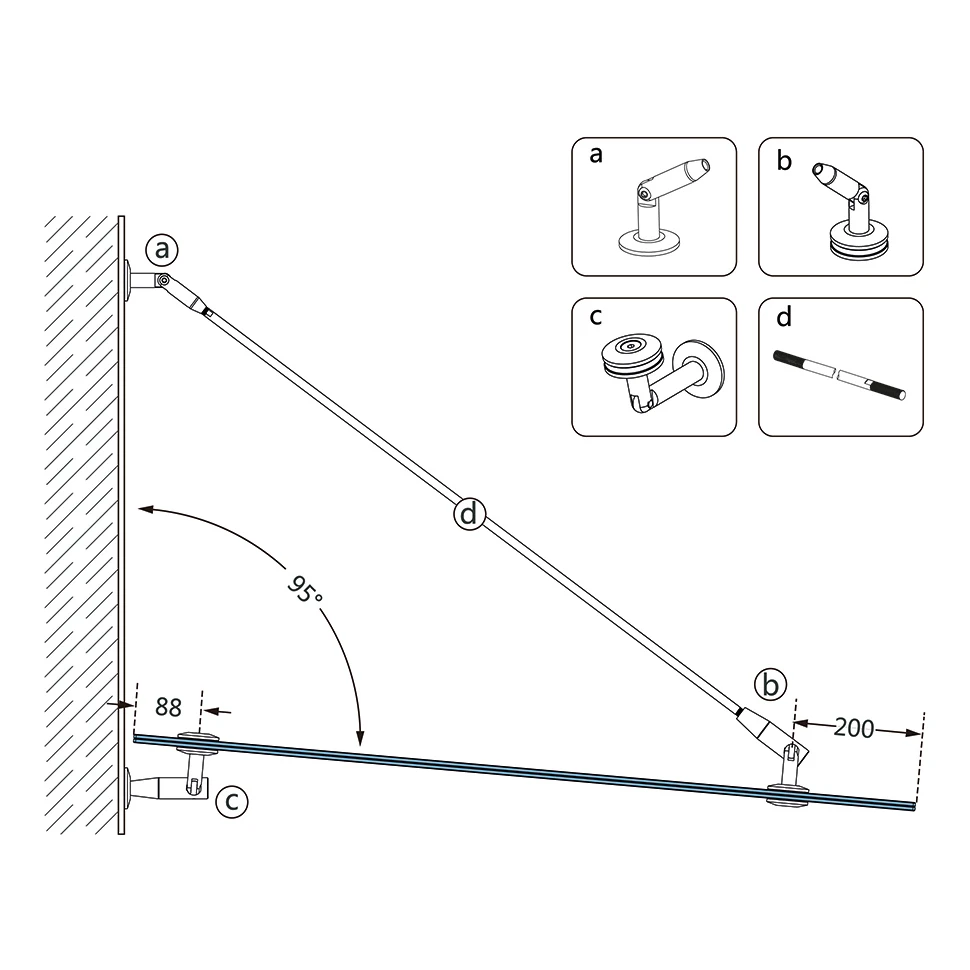

Il tirante viene fissato alla facciata dell'edificio tramite il connettore tirante–parete (elemento a), quindi tensionato fino a ottenere la posizione ottimale della pensilina. Il connettore parete–vetro (elemento c) mantiene il bordo inferiore della lastra a 88 mm dalla facciata, mentre il connettore vetro–tirante (elemento b) trasferisce i carichi all'asta di trazione. L'angolo di regolazione del tirante arriva fino a 95°, consentendo l'adattamento del sistema a diverse condizioni di installazione.

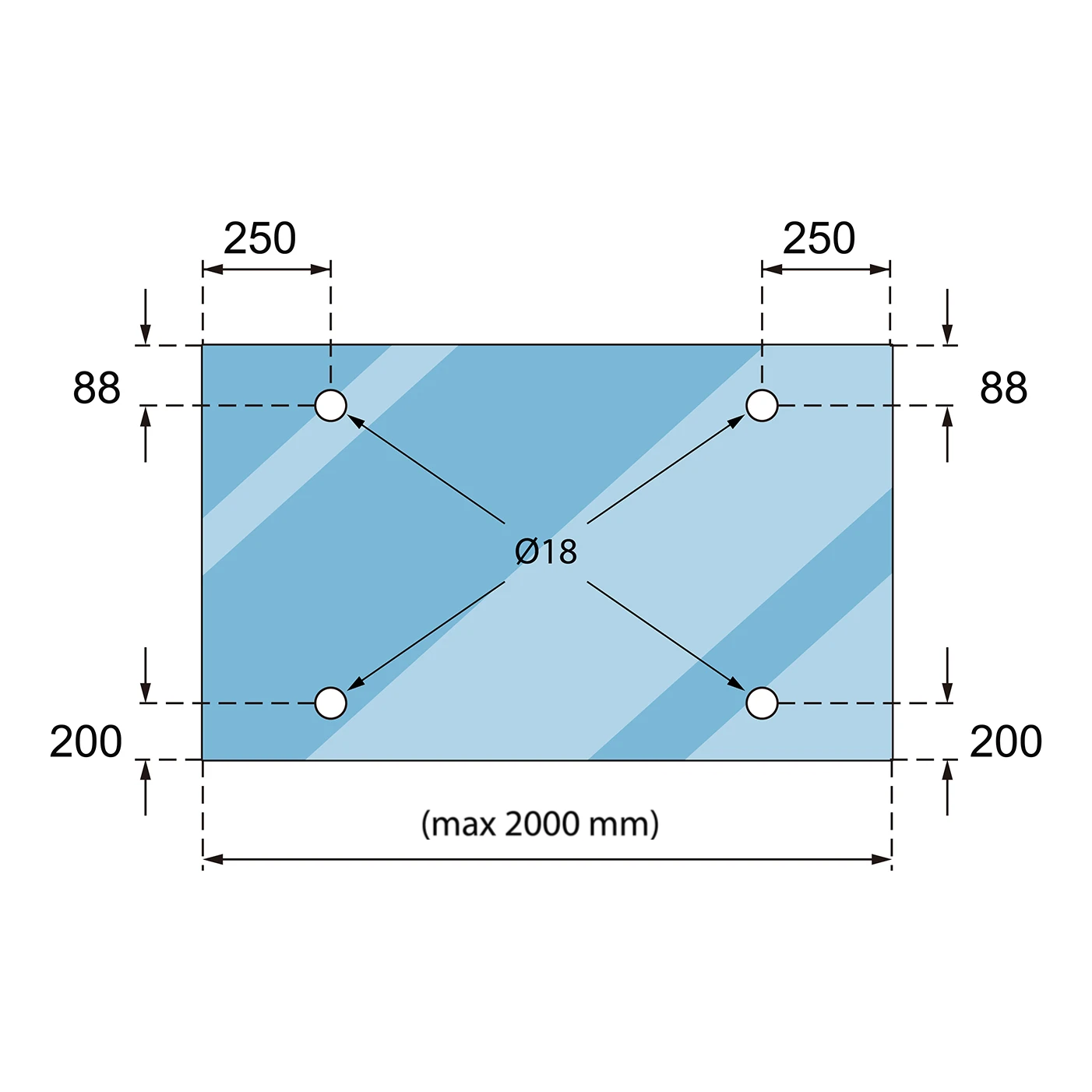

Posizionamento dei punti di fissaggio nel vetro

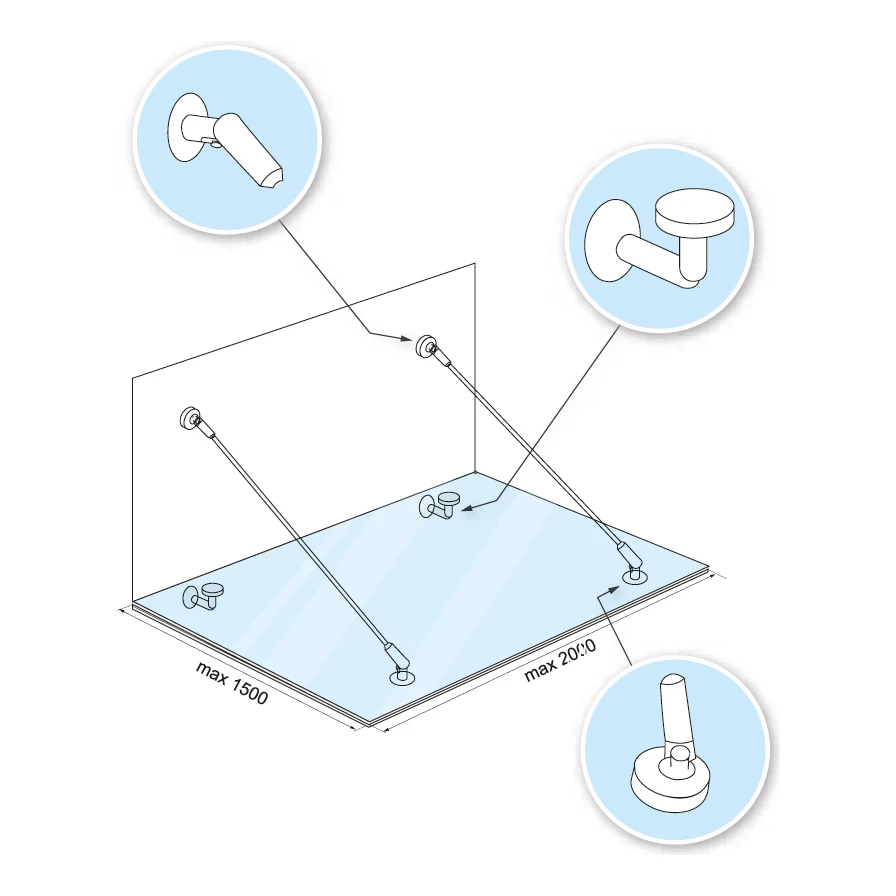

• Larghezza massima del vetro: 2000 mm
• Profondità massima della pensilina: 1500 mm
• Fori superiori (connettori parete–vetro): 88 mm dal bordo superiore, 250 mm dai bordi laterali
• Fori inferiori (connettori vetro–tirante): 200 mm dal bordo inferiore, 250 mm dai bordi laterali
• Diametro dei fori nel vetro: Ø18 mm

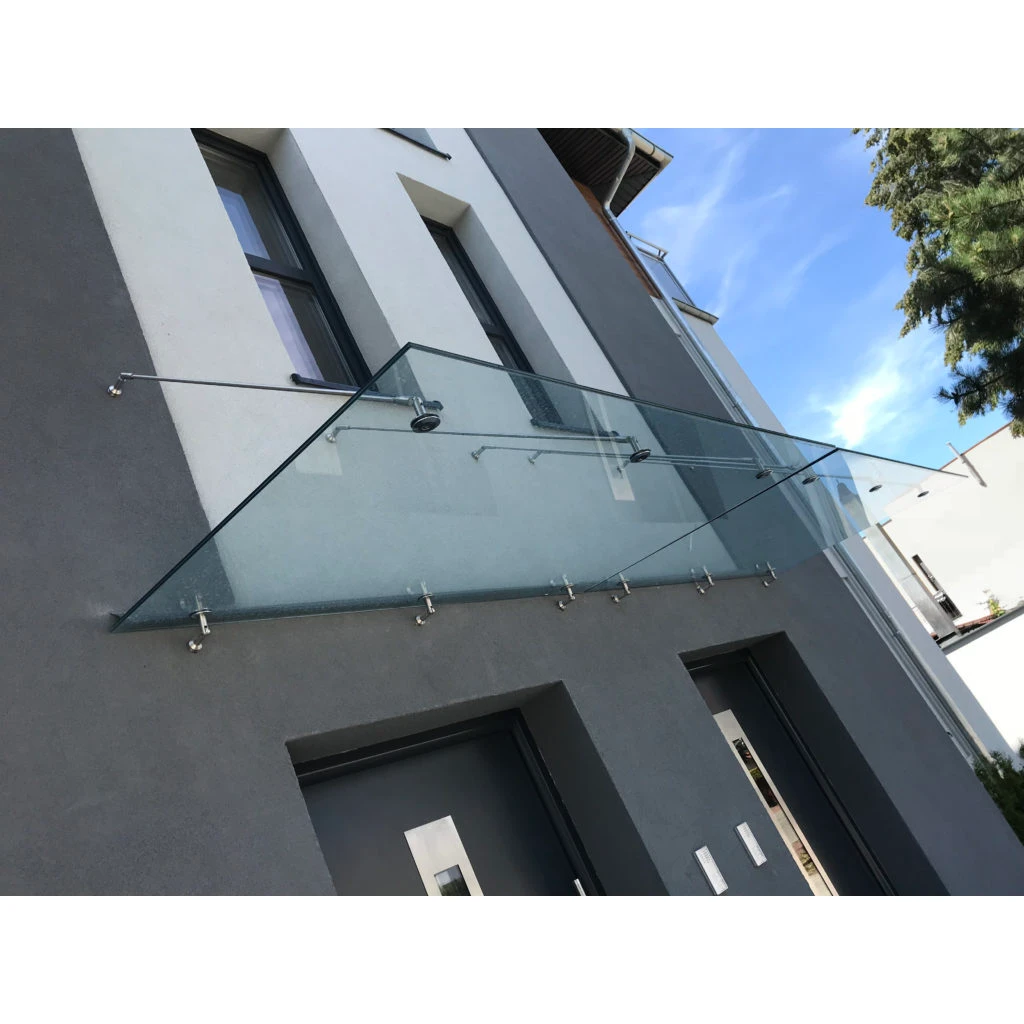

La versatilità di applicazione è la caratteristica fondamentale di questo sistema. Nel caso di edifici con spesso strato di isolamento termico, è possibile utilizzare una piastra di montaggio aggiuntiva, che consente un ancoraggio sicuro dei connettori nella muratura portante. Grazie a ciò, il kit è adatto sia per nuove costruzioni che per la ristrutturazione di facciate esistenti. Le coperture in vetro proteggono la zona d'ingresso dalle precipitazioni atmosferiche, conferendo allo stesso tempo all'edificio un aspetto moderno e leggero.

Specifiche tecniche

• Filettatura tirante: M10
• Spessore del vetro: 8–17,52 mm
• Viti di fissaggio a parete e vetro: M9
• Materiale: acciaio inossidabile AISI 304
• Finitura: satinata
• Lunghezza del connettore: 130 mm
• Peso del kit: 1,64 kg
