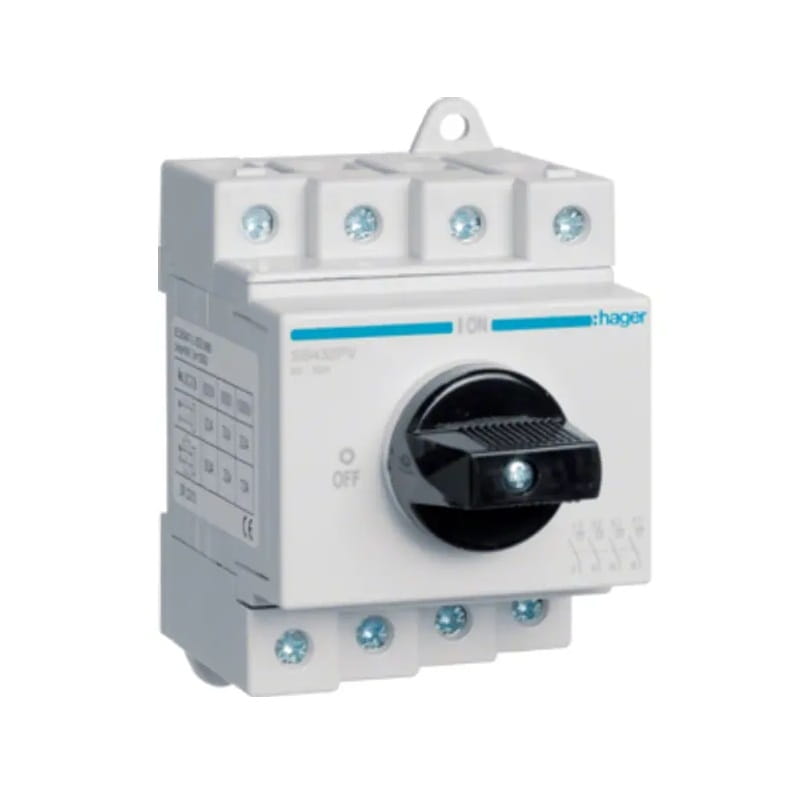

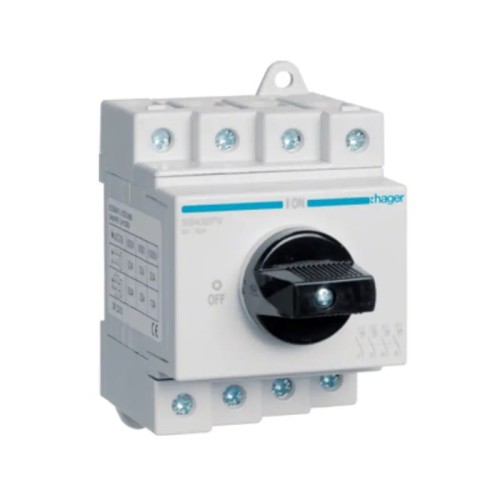

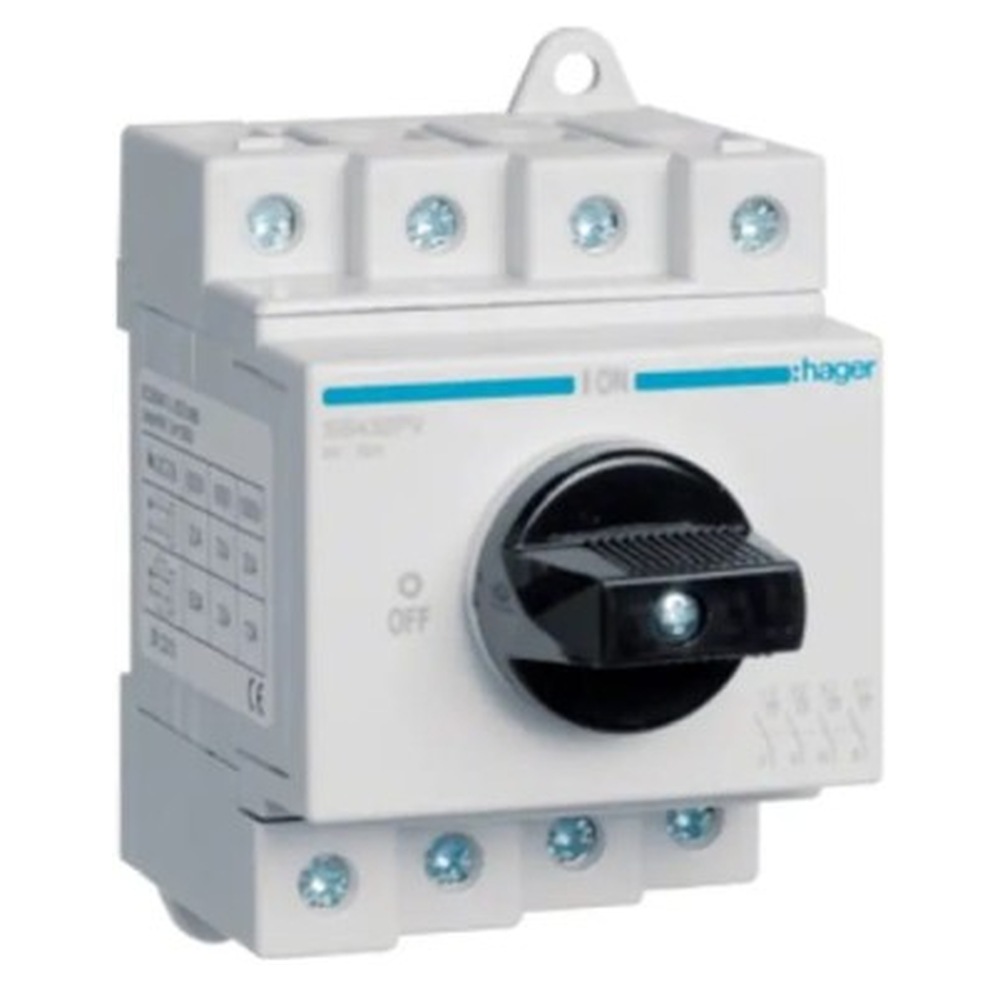

Sezionatore DC Hager 4P 32A 1000V trifase per fotovoltaico
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Hager Sezionatore Isolante DC Trifase 4P 32A 1000V
Il sezionatore isolante DC trifase 4P 32A 1000V SB432PV HAGER è spesso definito come sezionatore di tipo FR ed è ampiamente utilizzato sia nei quadri elettrici residenziali che industriali.
La sua funzione principale è quella di sezionare tutti i circuiti, agendo come interruttore generale di corrente. Il sezionatore trova applicazione in quasi ogni quadro elettrico, svolgendo il ruolo di interruttore generale, sia in situazioni di emergenza che durante la manutenzione ordinaria, consentendo l'isolamento permanente dell'impianto dall'alimentazione.
Azionato tramite manopola ON/OFF, questo sezionatore è dotato anche di una finestra di segnalazione che, mediante colori (verde/rosso), indica lo stato di funzionamento del dispositivo, facilitando agli utenti il controllo del corretto funzionamento.
Costruzione
| Parametro | Valore |
|---|---|
| Numero di poli | 4 P |
| Forma | conforme a DIN EN 50173-1:2011-09 |
Funzioni
| Parametro | Valore |
|---|---|
| Commutatore di direzione | No |
| Come interruttore principale | No |
| Come dispositivo di arresto di emergenza | No |
| Come interruttore di sicurezza | Sì |
| Come interruttore di manutenzione/riparazione | Sì |
Configurazione
| Parametro | Valore |
|---|---|
| Numero di moduli | 3/5 |
Elementi di comando e indicatori
| Parametro | Valore |
|---|---|
| Azionamento motorizzato integrato | No |
Tensione
| Parametro | Valore |
|---|---|
| Tensione nominale di isolamento Ui | 1000 V |
| Tensione nominale di tenuta agli impulsi Uimp | 8000 V |
| Tensione nominale di esercizio Un (DC) | 1000 V |
Corrente
| Parametro | Valore |
|---|---|
| Corrente nominale In | 32 A |
| Carico ammissibile in corrente DC21 categoria A | 32 A |
Dimensioni
| Parametro | Valore |
|---|---|
| Profondità del prodotto | 72 mm |
| Altezza del prodotto | 85 mm |
Potenza
| Parametro | Valore |
|---|---|
| Perdite di potenza totali per corrente nominale | 6,9 W |
| Perdite di potenza per polo per corrente nominale | 1,7 W |
Resistenza
| Parametro | Valore |
|---|---|
| Resistenza meccanica (numero di cicli) | 10000 |
Copertura / Porta / Elemento superiore
| Parametro | Valore |
|---|---|
| Bloccabile | No |
Installazione / Montaggio
| Parametro | Valore |
|---|---|
| Predisposto per montaggio centrale frontale | No |
| Predisposto per montaggio frontale | No |
| Predisposto per montaggio a pavimento | No |
Dotazione
| Parametro | Valore |
|---|---|
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NO | 0 |
| Numero di contatti ausiliari di commutazione | 0 |
| Numero di contatti NC | 0 |
| Numero di contatti NO | 4 |
| Numero di contatti NO/NC | 0 |
| Azionamento motorizzato opzionale | No |
| Accessori aggiuntivi | No |
Norma
| Parametro | Valore |
|---|---|
| Norma | IEC 60947-3 ; VDE 0660 |
| Direttiva europea RAEE | applicabile |
Sicurezza
| Parametro | Valore |
|---|---|
| Grado di protezione | IP20 |
Condizioni d'uso
| Parametro | Valore |
|---|---|
| Temperatura di esercizio | -40…65 °C |
| Grado di inquinamento secondo IEC 60664 / IEC 60947-2 | 3 |
| Temperatura di stoccaggio/trasporto | -50…90 °C |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Dati tecnici
| Applicazione | DC (fotovoltaico) |
| Tipo di sezionatore | sezionatore |
| Corrente nominale [A] | 32A |
| Numero di poli | 4P |
| Tensione nominale [V] | 1000V DC |
| Marca | HAGER |
