Ponte trapezoidale in alluminio PV con EPDM H70 L330 per lamiera grecata
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Ponte trapezoidale in alluminio PV con EPDM H70 L330 per lamiera grecata

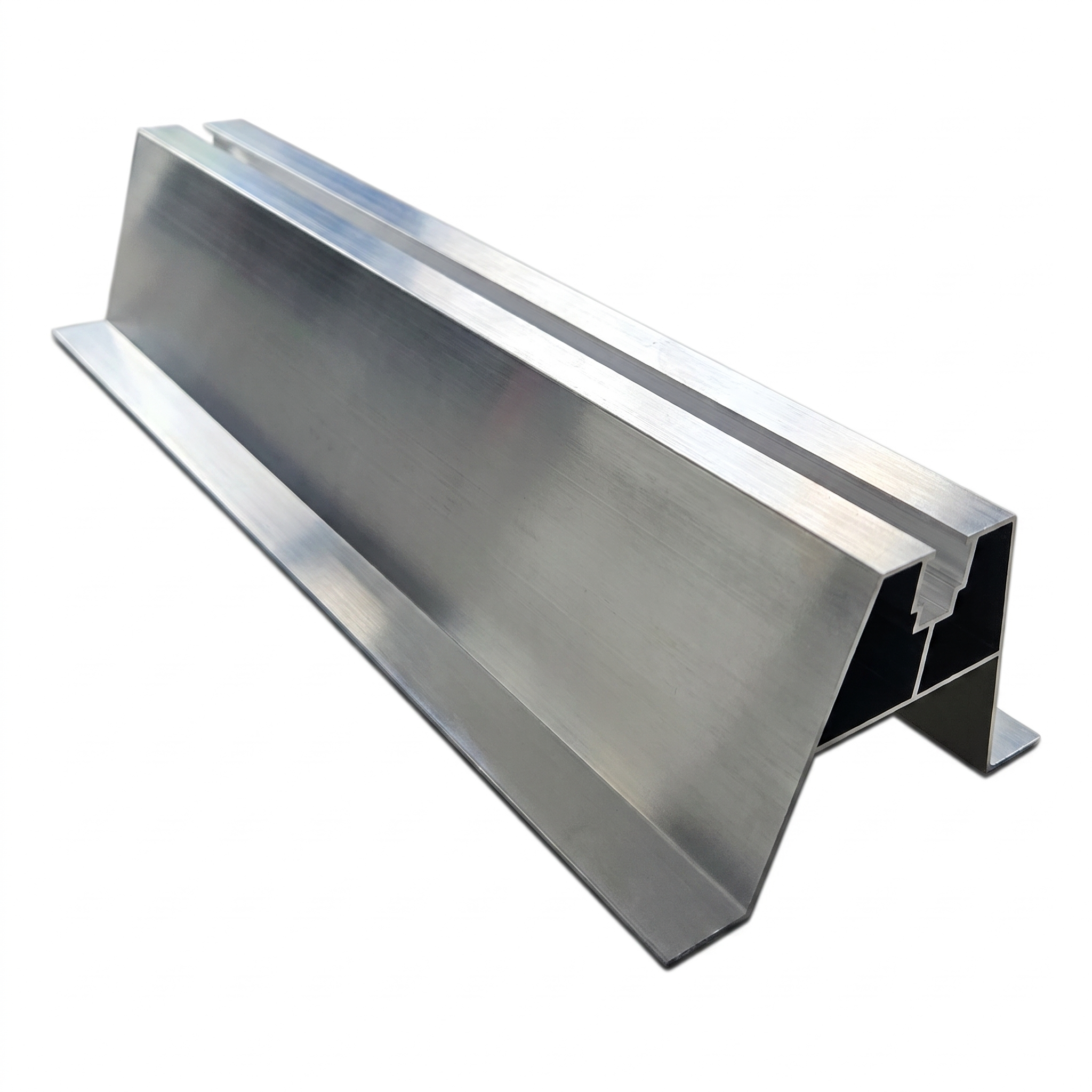

Ponte trapezoidale in alluminio H70 L330 è un robusto profilo di montaggio destinato agli impianti fotovoltaici su tetti rivestiti con lamiera grecata. Grazie alla guarnizione EPDM da 2 mm garantisce una posa ermetica e stabile sul supporto, eliminando il rischio di microvibrazioni e danni al rivestimento della lamiera. L'elemento pronto all'uso riduce i tempi di installazione e assicura la ripetibilità su ogni tetto.
Il profilo è realizzato in alluminio con finitura Standard (anodizzazione protettiva). La struttura a sezione trapezoidale con canale guida centrale consente un fissaggio sicuro tramite vite o vite autoforante e garantisce un'elevata portata con un peso proprio ridotto pari a soli 0,357 kg.
Applicazioni
- Montaggio di guide PV su tetti in lamiera grecata
- Compensazione del profilo trapezoidale – il ponte distribuisce uniformemente la pressione sulle onde della lamiera
- Compatibilità con viti autoforanti o bulloni con rondella EPDM
Parametri del prodotto
- Lunghezza: 330 mm
- Altezza: 70 mm
- Materiale del profilo: alluminio
- Finitura: Standard (anodizzazione protettiva)
- Guarnizione: EPDM 2 mm
- Peso: 0,357 kg
Dimensioni e parametri tecnici
- Lunghezza (L): 330 mm
- Altezza (H): 63 mm (dimensione del profilo: 70 mm secondo il disegno della sezione)
- Larghezza della parte superiore: 40 mm
- Larghezza delle basi d'appoggio: 26,63 mm (sinistra e destra)
- Interasse interno delle basi: 62,74 mm
- Angolo delle pareti inclinate: 14°
- Spessore delle pareti: 1,2–1,5 mm
- Spessore della parete superiore: 1,3 mm
- Canale guida – larghezza apertura: 9 mm, profondità: 16 mm
- Raggi non specificati: R0,25
La sezione trapezoidale progettata con precisione, con traversa interna di rinforzo e canale guida centrale, garantisce la rigidità del profilo e il facile posizionamento degli elementi di fissaggio meccanico.
