Ponte trapezoidale in alluminio H40 L330 con guarnizione EPDM 2 mm per montaggio PV
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione

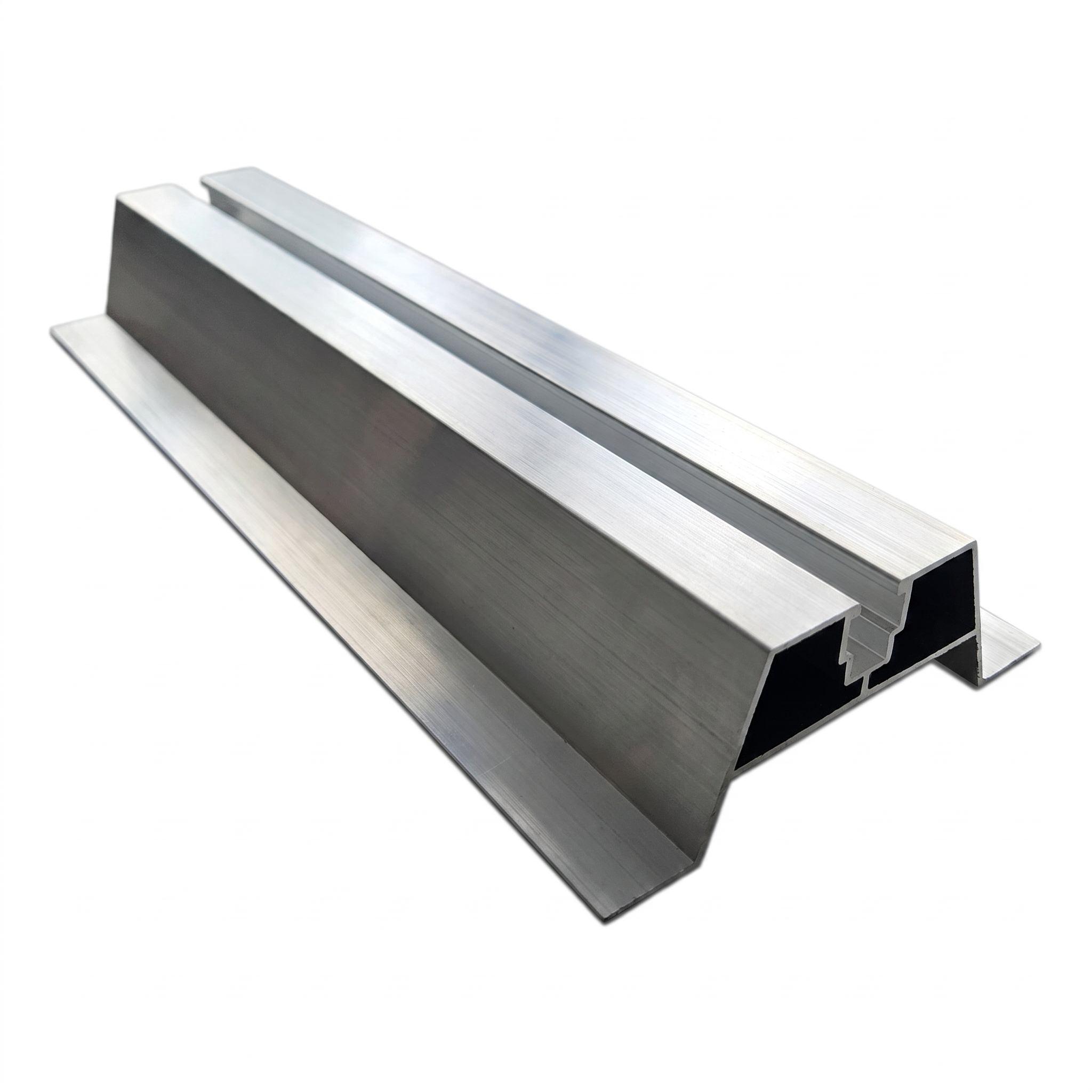

Ponte trapezoidale in alluminio H40 L330 con guarnizione EPDM 2 mm per montaggio PV
Ponte trapezoidale in alluminio con guarnizione EPDM è un adattatore professionale per tetto destinato al montaggio di strutture fotovoltaiche su lamiere trapezoidali. Grazie al profilo con altezza 40 mm, il ponte riproduce perfettamente la forma dell'onda della lamiera, fornendo una base stabile e impermeabile per le guide di montaggio PV. In dotazione con una guarnizione in gomma EPDM di spessore 2 mm, che ammortizza le vibrazioni, compensa le irregolarità e protegge il rivestimento della lamiera da eventuali danni.
Principali vantaggi per l'installatore
- Canale di montaggio integrato – consente il fissaggio rapido delle guide tramite bulloni scorrevoli senza elementi aggiuntivi
- Anodizzazione standard – protezione anticorrosione duratura dell'alluminio che garantisce una resistenza pluriennale alle condizioni atmosferiche
- Guarnizione EPDM 2 mm inclusa – elimina il contatto galvanico tra alluminio e lamiera in acciaio e garantisce la tenuta idraulica del collegamento
- Peso di soli 0,315 kg – non sovraccarica la struttura del tetto e facilita il trasporto in cantiere

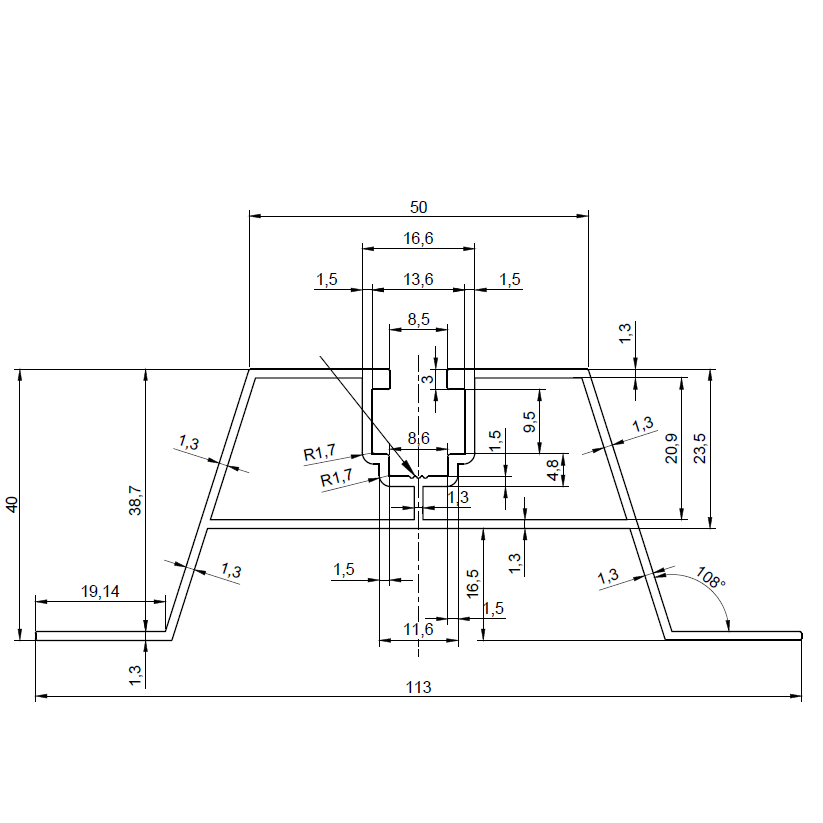

Dimensioni e parametri del profilo (sezione trasversale)
- Lunghezza del ponte: 330 mm
- Altezza totale del profilo: 40 mm
- Larghezza superiore (testa): 50 mm
- Larghezza totale alla base: 113 mm
- Larghezza dei piedi laterali: 19,4 mm (sinistra e destra)
- Spessore delle pareti laterali: 1,3 mm
- Spessore delle pareti superiori: 1,3 mm
- Canale di montaggio – apertura: 8,5 mm, larghezza interna: 13,6 mm
Dati generali
- Materiale del profilo: alluminio con anodizzazione standard
- Guarnizione: EPDM 2 mm
- Peso: 0,315 kg
- Dimensioni d'ingombro: 330 × 113 × 40 mm (L × W × H)
Il ponte trapezoidale costituisce un elemento indispensabile del sistema di montaggio PV su tetti con lamiera trapezoidale. La sua costruzione simmetrica con traversa interna di rinforzo garantisce una distribuzione uniforme dei carichi dalla guida di montaggio all'onda della lamiera. I punti indicati nel disegno possono presentare tracce termiche originate durante il processo di estrusione – si tratta di una caratteristica produttiva normale che non riduce le proprietà di resistenza del profilo.
