Ponte trapezoidale in alluminio H100 L330 con guarnizione EPDM 2 mm per installazione FV
prodotto non disponibile
aggiungi alla lista dei desideri
0
Descrizione
Supporto trapezoidale in alluminio H100 L330 con guarnizione EPDM 2 mm per installazione PV

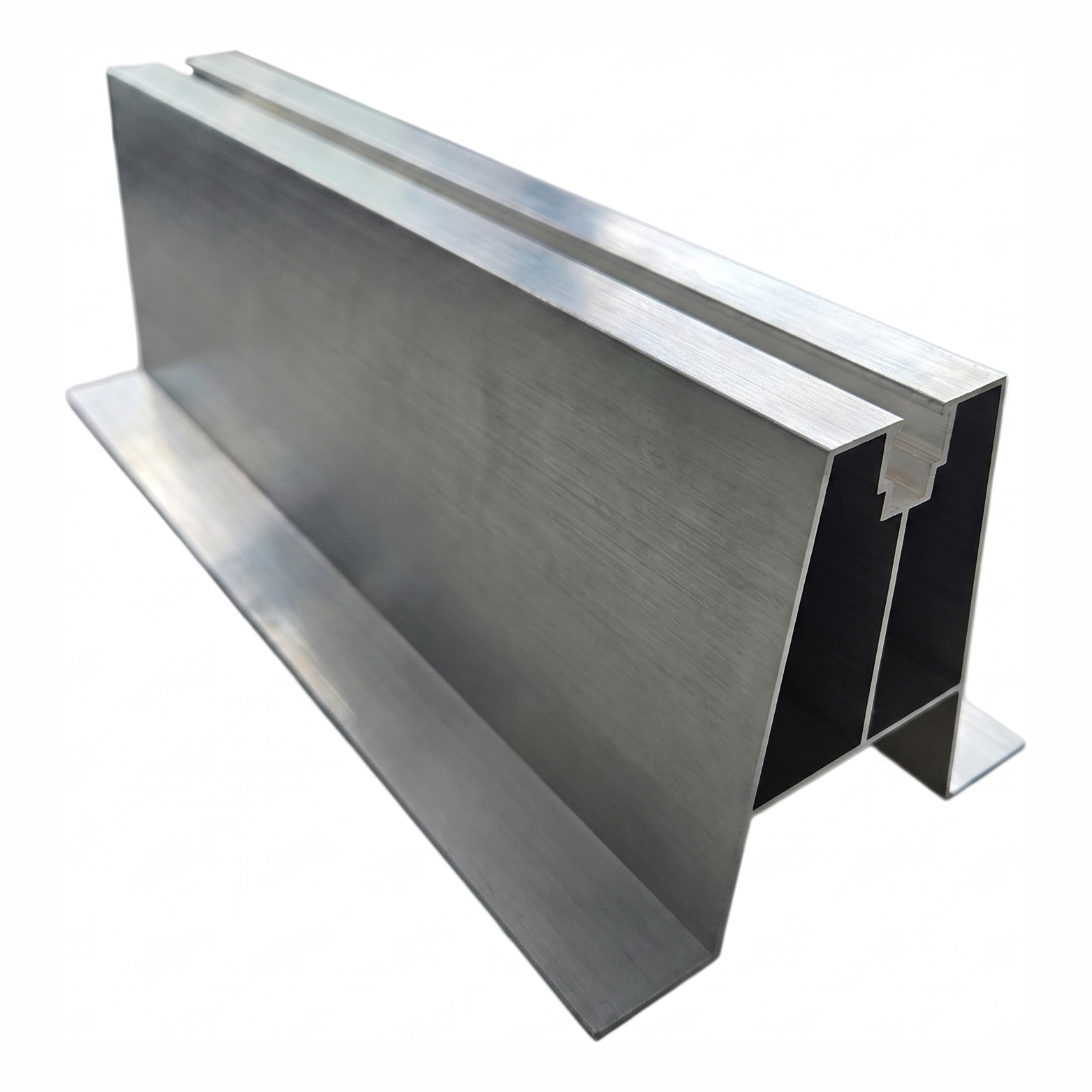

Supporto trapezoidale in alluminio H100 L330 è un adattatore da tetto pronto all'uso, progettato per il fissaggio di strutture fotovoltaiche su coperture rivestite con lamiera trapezoidale. Grazie alla guarnizione in fabbrica EPDM da 2 mm, il supporto garantisce una perfetta aderenza alla nervatura della lamiera, eliminando la necessità di ulteriori sigillature e accelerando notevolmente il montaggio.
Il profilo è realizzato in alluminio con finitura anodizzata standard, che garantisce un'elevata resistenza alla corrosione e una durabilità pluriennale in condizioni esterne. La sezione trapezoidale riproduce fedelmente la geometria delle più comuni lamiere da tetto — il supporto si appoggia stabilmente sulle creste della nervatura, distribuendo uniformemente i carichi sulla sottostruttura del tetto.
La parte superiore del profilo è dotata di un canale di montaggio con apertura di 9 mm e profondità di 16 mm, che consente il fissaggio rapido di guide di montaggio o morsetti tramite bulloni a gancio o dadi a T. Questa soluzione permette il posizionamento flessibile degli elementi della struttura PV senza la necessità di forare ulteriori fori.

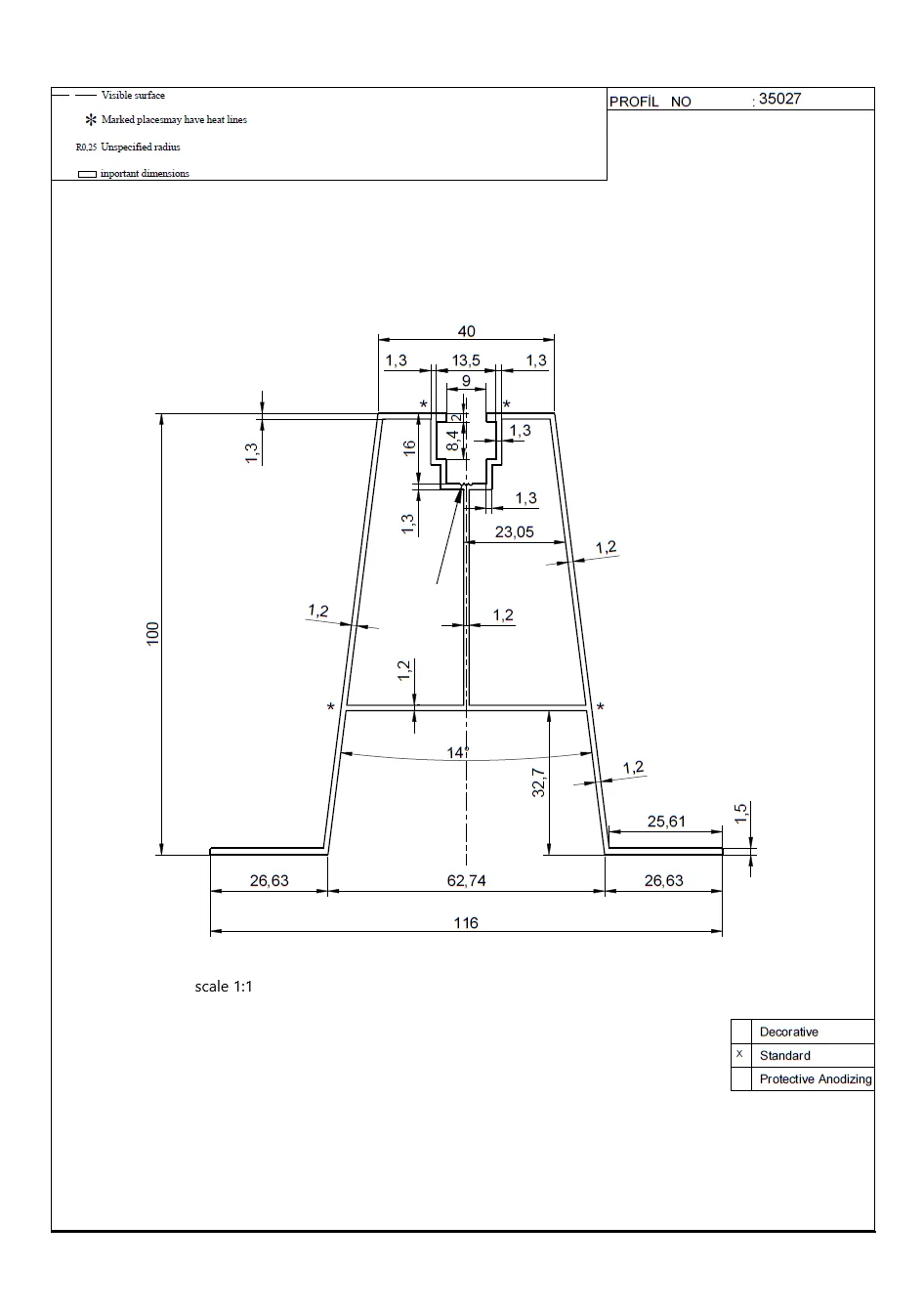

Dimensioni e geometria del profilo
- Lunghezza del supporto: 330 mm
- Altezza totale: 100 mm
- Larghezza totale della base: 116 mm
- Larghezza della piattaforma superiore: 40 mm
- Larghezza interna della base: 62,74 mm
- Larghezza delle alette laterali: 26,63 mm (ciascuna)
- Angolo di inclinazione delle pareti laterali: 14°
Canale di montaggio (parte superiore del profilo)
- Larghezza dell'apertura di ingresso: 9 mm
- Larghezza interna del canale: 13,5 mm
- Profondità del canale: 16 mm
- Profondità della camera inferiore del canale: 8,4 mm
- Spessore del bordo del canale: 2 mm
Spessori delle pareti e costruzione
- Spessore delle pareti laterali: 1,2 mm
- Spessore del traverso interno: 1,2 mm
- Spessore delle pareti della piattaforma superiore: 1,3 mm
- Spessore dell'aletta della base: 1,5 mm
- Raggio non definito: R0,25 mm
- Altezza fino al traverso interno: 32,7 mm
Parametri del prodotto
- Materiale del profilo: alluminio (anodizzazione standard)
- Guarnizione: EPDM 2 mm
- Peso: 0,438 kg
- Dimensioni d'ingombro: L 330 × H 100 mm
Il supporto trapezoidale è un elemento indispensabile che collega la lamiera del tetto alla struttura di supporto dei pannelli PV. Grazie alla guarnizione EPDM, protegge il manto di copertura dall'infiltrazione d'acqua nei punti di fissaggio, mentre la struttura in alluminio non grava significativamente sul tetto. La geometria universale rende il profilo compatibile con le lamiere trapezoidali più diffuse utilizzate nell'edilizia industriale e nei magazzini.
