Ponte trapezoidale in alluminio H-40 con EPDM 330 mm per lamiera grecata
prodotto non disponibile
aggiungi alla lista dei desideri
5
Descrizione
Ponte trapezoidale in alluminio H-40 con EPDM 330 mm per lamiera grecata
Il ponte trapezoidale H-40 è un profilo di montaggio in alluminio destinato al fissaggio diretto di pannelli fotovoltaici su tetti rivestiti con lamiera grecata. Grazie all'altezza di 40 mm, il binario garantisce un libero flusso d'aria sotto il modulo, consentendo un raffreddamento naturale e distanziando il pannello dalla superficie riscaldata del tetto. Il profilo è compatibile con morsetti centrali e terminali, fissati al canale superiore del binario mediante viti a esagono incassato e dadi quadrati.
La lunghezza standard del ponte è di 330 mm. I fori di montaggio per le viti vengono realizzati direttamente sul tetto durante l'installazione, il che consente di adattare con precisione la distanza al profilo specifico della lamiera grecata. Insieme al ponte si utilizzano guarnizioni EPDM (elementi PV-15), che assicurano un'aderenza ermetica alla lamiera e proteggono dall'infiltrazione d'acqua.
Dimensioni e struttura del profilo
Il profilo è realizzato in alluminio 6060, caratterizzato da un'elevata resistenza alla corrosione e agli agenti atmosferici, buona resistenza meccanica e resistenza agli urti. Il materiale è adatto all'anodizzazione, che garantisce una protezione aggiuntiva della superficie e una finitura estetica.
- Larghezza della base: 114 mm (±1,00 mm)
- Altezza del profilo: 40 mm
- Larghezza del piano di montaggio superiore: 50,5 mm
- Larghezza della fessura del canale di montaggio: 9 mm (±0,50 mm)
- Profondità del canale di montaggio: 15 mm
- Spessore della parete: 1,4 mm
- Raggio degli arrotondamenti: R0,5
Metodo di montaggio sul tetto

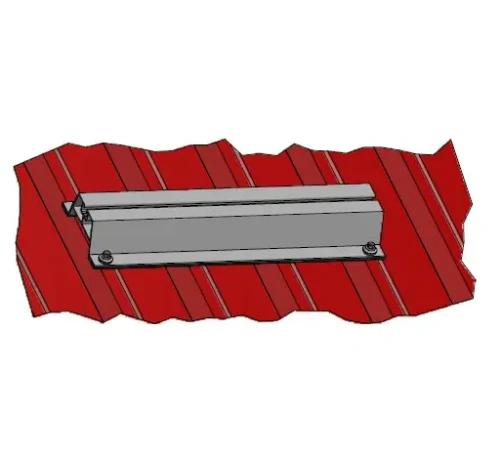

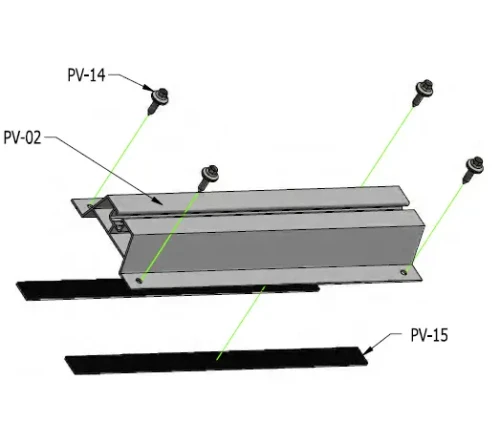

Il ponte trapezoidale viene fissato direttamente alla lamiera grecata mediante viti autoperforanti (PV-14). Tra il profilo e la lamiera viene inserita una guarnizione EPDM (PV-15), che protegge il punto di passaggio dalle infiltrazioni e attenua le vibrazioni.
Fissaggio dei pannelli fotovoltaici

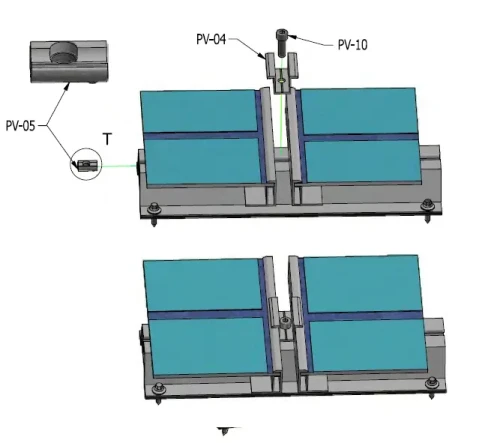

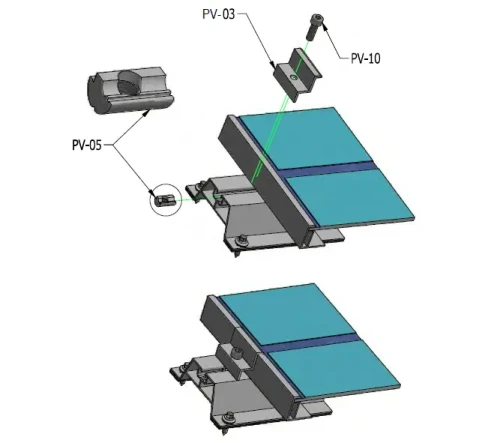

I pannelli fotovoltaici vengono fissati al canale superiore del ponte tramite morsetti terminali (PV-03) e morsetti centrali (PV-04). Per il fissaggio dei morsetti si utilizzano viti con dadi quadrati (PV-10), mentre per bloccare la posizione dei pannelli si utilizzano clip di sicurezza (PV-05). Il sistema consente un montaggio rapido e ripetibile dell'impianto FV su tetti in lamiera grecata.
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Materiale | Alluminio 6060 |
| Lunghezza | 330 mm |
| Altezza del profilo | 40 mm |
| Larghezza della base | 114 mm |
| Spessore della parete | 1,4 mm |
| Peso del prodotto | 0,35 kg |
| Peso indicativo del profilo | 1,32 kg/m |
| Guarnizione | EPDM |
| Applicazione | Tetti in lamiera grecata |
