Kozza KE 120 – profilo a U per parapetti completamente in vetro 5000 mm, fissaggio laterale
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Kozza KE 120 – profilo a U per balaustre tutto vetro 5000 mm, fissaggio laterale
Il profilo a camera a U per balaustre tutto vetro Kozza KE 120 è una soluzione professionale per il montaggio laterale di lastre di vetro, progettata in collaborazione con architetti. Grazie al sistema piatto con anodizzazione opaca, il profilo garantisce un aspetto minimalista ed elegante, ideale sia per gli spazi abitativi (scale, soppalchi, terrazze) sia per le strutture commerciali — hotel, edifici per uffici o centri commerciali.
Il profilo KE 120 con lunghezza di 5000 mm supporta un'ampia gamma di spessori del vetro — da 12 mm a 21,52 mm — consentendo di utilizzare sia lastre singole temprate sia vetro stratificato multistrato (VSG/ESG). L'altezza massima della lastra di vetro è di 120 cm, per cui il sistema è adatto alla maggior parte delle applicazioni tipiche per balaustre.
Caratteristiche principali del profilo
- Serie: KE 120
- Tipo di profilo: a camera U per balaustre tutto vetro
- Fissaggio: laterale (a parete o a struttura portante)
- Sistema: piatto
- Finitura: anodizzazione opaca
- Materiale: lega di alluminio EN AW 6063
- Gamma di spessori del vetro: 12–21,52 mm
- Altezza massima del vetro: 120 cm
- Lunghezza del profilo: 5000 mm
- Peso: 28 kg
La versatilità negli spessori del vetro è uno dei maggiori vantaggi del profilo KE 120. Il sistema supporta tre gamme: 12–13,52 mm, 16–17,52 mm e 20–21,52 mm. L'adattamento avviene tramite appositi inserti distanziatori, che centrano e stabilizzano con precisione la lastra di vetro nella camera del profilo. In questo modo un unico tipo di profilo soddisfa le esigenze di progetti molto diversi — dalle balaustre interne leggere a quelle esterne robuste con vetro stratificato spesso.

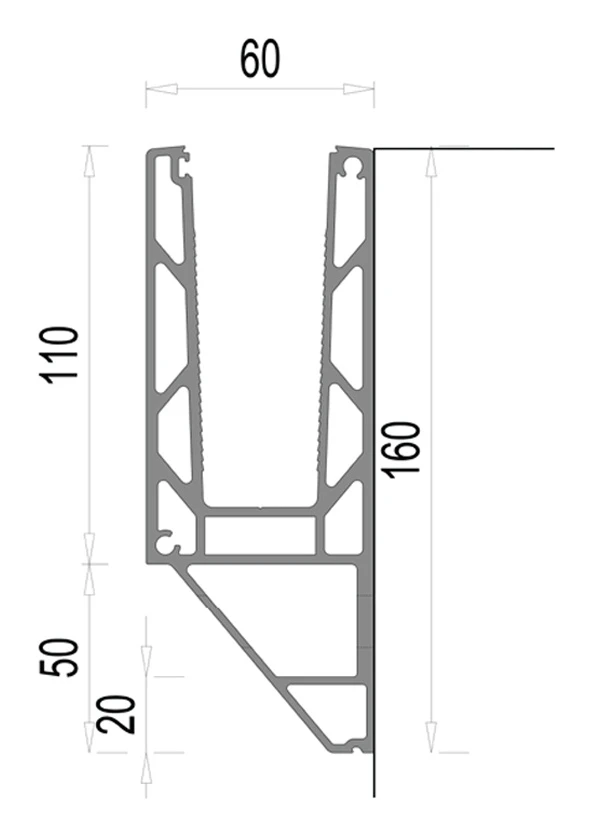

Dimensioni della sezione del profilo
- Altezza totale del profilo: 160 mm
- Altezza della parete anteriore (sede per il vetro): 110 mm
- Altezza della parte inferiore di appoggio: 50 mm
- Altezza del bordo anteriore inferiore: 20 mm
- Larghezza del profilo (parte superiore): 60 mm

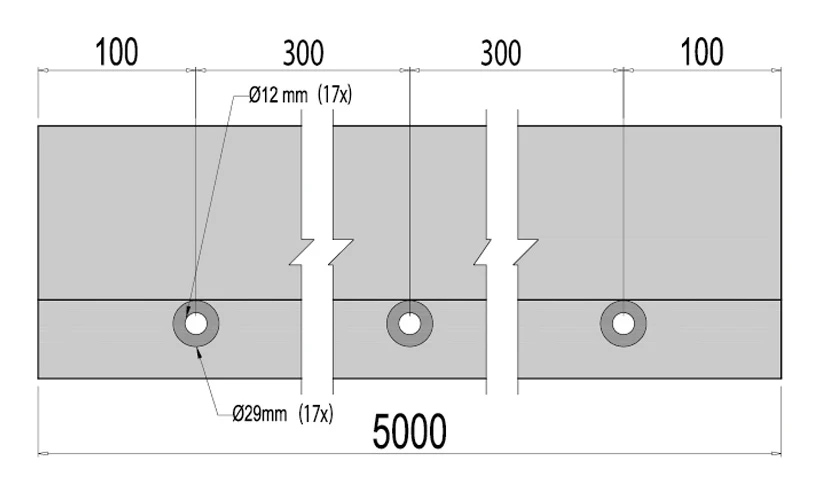

Schema dei fori di montaggio
Il profilo è dotato di 17 fori di montaggio realizzati in fabbrica e distribuiti in modo uniforme su tutta la lunghezza di 5000 mm. L'interasse dei fori è di 300 mm, mentre la distanza dal bordo del profilo all'asse del primo e dell'ultimo foro è di 100 mm. Ogni foro ha un diametro di Ø12 mm con svasatura Ø29 mm, che consente il montaggio con viti a testa conica. La disposizione precisa dei fori accelera notevolmente l'installazione: non è necessario forare in cantiere.

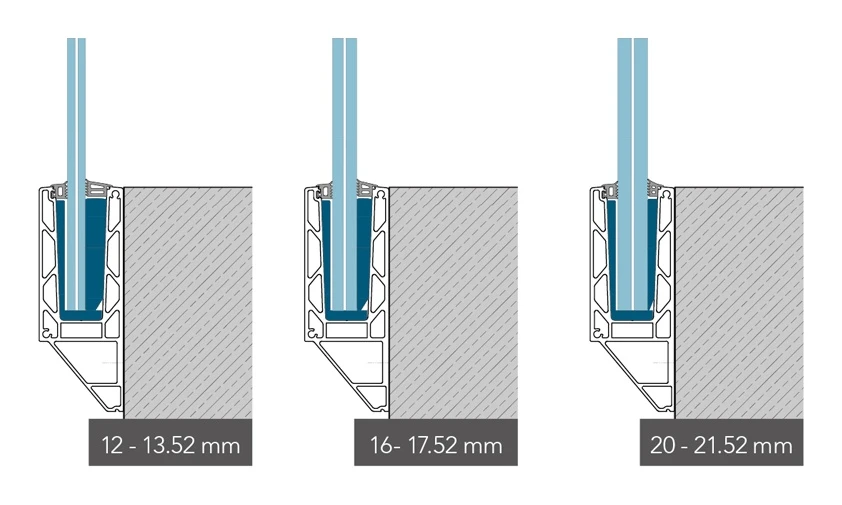

Varianti di spessore del vetro
Il profilo KE 120 è compatibile con tre intervalli di spessore del vetro. La scelta del distanziale adatto consente di adattarsi rapidamente al progetto specifico, senza dover ordinare un altro profilo.

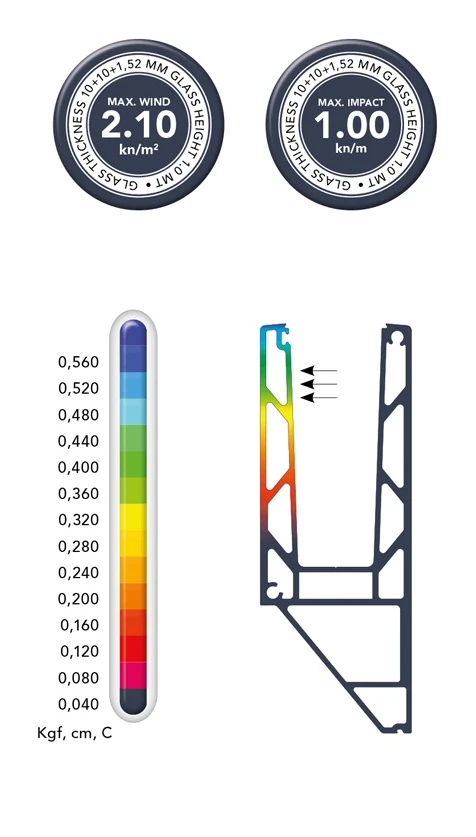

Resistenza e capacità di carico
Il profilo KE 120 è stato testato per carichi del vento e carichi da urto. Per vetro di spessore 10+10+1,52 mm e altezza 1,0 m il carico massimo del vento è di 2,10 kN/m², mentre la forza d'urto massima è di 1,00 kN/m. I risultati dello spostamento sono riferiti a un profilo con base di 1 m sotto un carico orizzontale inferiore a 500 kg (5000 N), misurato dalla base al punto più alto del profilo.
Tabella dei carichi per la serie KE
Carichi massimi del vento e da urto per i profili della serie KE
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro con altezza 1,0 m | Vetro con altezza 1,2 m | Vetro con altezza 1,0 m | Vetro con altezza 1,2 m | Vetro con altezza 1,0 m | Vetro con altezza 1,2 m | |||||||
| Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | Vento max (kN/m²) | Urto max (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Opzioni di montaggio laterale
Il profilo viene fissato lateralmente alla parete o alla struttura portante con idonei ancoranti meccanici o chimici. Grazie ai fori svasati realizzati in fabbrica, il profilo aderisce perfettamente al supporto, garantendo un effetto estetico e lineare senza elementi di fissaggio a vista. Il montaggio laterale è particolarmente indicato nei punti in cui non è possibile il fissaggio a pavimento, ad esempio su soppalchi, balconi con pavimentazione già posata o muri di contenimento.
L'altezza massima della lastra di vetro alloggiata nel profilo è di 120 cm. Questo valore consente di realizzare balaustre conformi ai requisiti di sicurezza per edifici residenziali e di pubblica utilità, garantendo al contempo un rapporto ottimale tra altezza del vetro e resistenza meccanica del profilo.
Istruzioni di montaggio passo dopo passo
Il sistema Kozza KE 120 è stato progettato per un montaggio rapido. Gli schemi seguenti illustrano le successive fasi dell'installazione: dal fissaggio del profilo di base alla parete, passando per l'inserimento del vetro, fino al montaggio dei tappi e delle coperture.
Fase 1 – Montaggio del profilo di base (passi 1–6)
Fase 2 – Completamento dei fissaggi (passi 7–9)
Fase 3 – Montaggio finale e copertura (passi 10–12)
Applicazioni
- Balaustre per scale e soppalchi in edifici residenziali
- Balaustre per balconi e terrazzi
- Balaustre interne in hotel, uffici e centri commerciali
- Recinzioni in vetro in spazi pubblici
- Vetrate decorative e pareti divisorie in vetro
Il profilo Kozza KE 120 è una soluzione che unisce resistenza strutturale ed estetica dal design moderno. Il sistema piatto con anodizzazione opaca offre una finitura discreta ed elegante, in linea con le attuali tendenze architettoniche. Per le imprese di installazione la semplicità di montaggio è fondamentale: fori preforati in fabbrica, istruzioni chiare in 12 passi e versatilità negli spessori del vetro eliminano la necessità di lunghe modifiche in cantiere.
Dati tecnici
| Tipo di accessorio | Profilo a U |
| Materiale | Alluminio |
