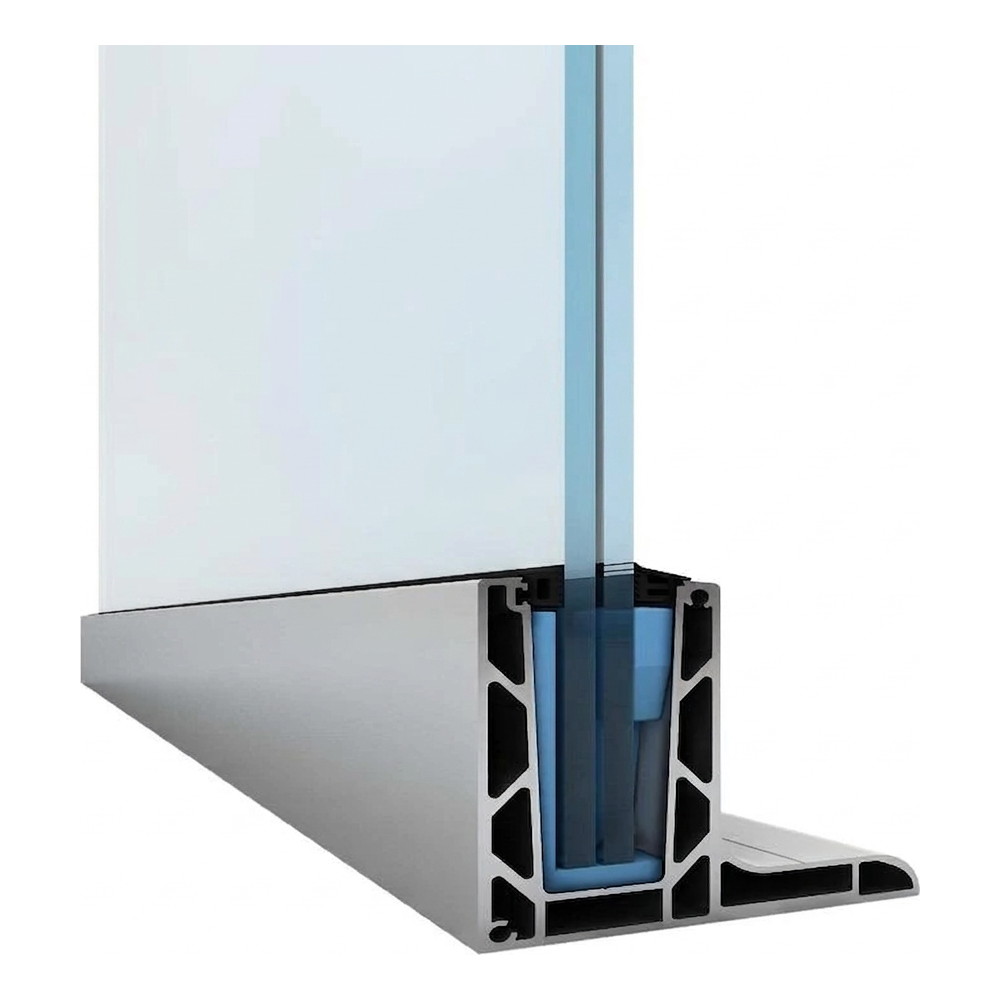

Kozza KE 105 – profilo in alluminio tipo L per balaustre completamente vetrate 5000 mm
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Kozza KE 105 – profilo in alluminio a L per balaustre completamente in vetro 5000 mm, fissaggio longitudinale dall'alto
Kozza KE 105 è un profilo in alluminio a camere di tipo L destinato alla costruzione di balaustre completamente in vetro. È stato sviluppato secondo i requisiti degli architetti e si adatta sia negli spazi residenziali che nei grandi edifici commerciali — hotel, centri commerciali o edifici per uffici. Grazie al fissaggio longitudinale dall'alto il profilo viene montato direttamente sul bordo della soletta o dell'attico, creando una linea di fissaggio del vetro minimalista, quasi invisibile.
Il sistema piatto in combinazione con l'anodizzazione opaca garantisce un'estetica moderna e sobria — il profilo non domina visivamente e la lastra di vetro diventa l'elemento principale della balaustra. La gamma universale di spessori del vetro da 12 a 21,52 mm permette di selezionare flessibilmente i pannelli di vetro secondo i requisiti statici e progettuali di ogni investimento.

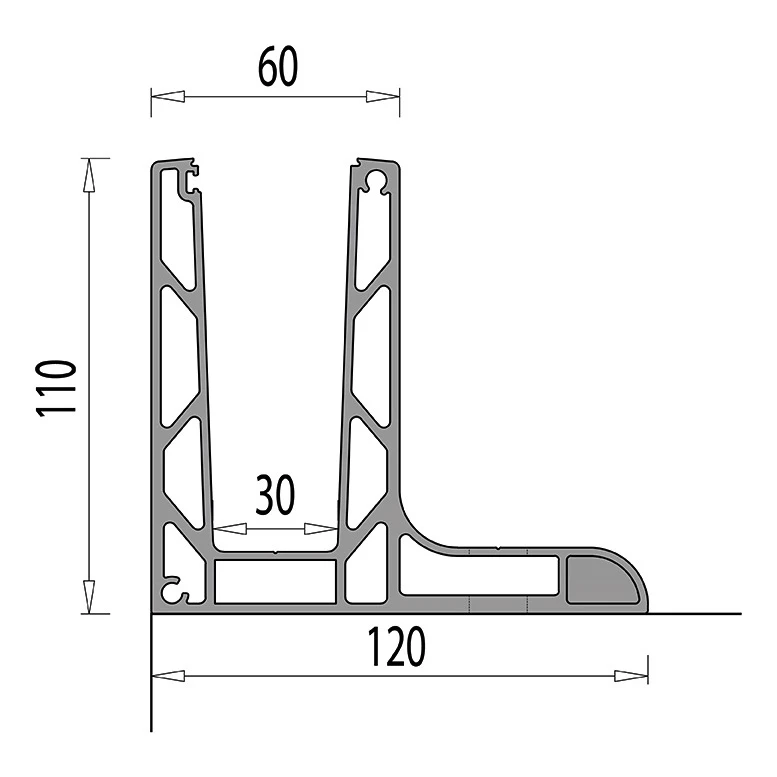

Parametri tecnici del profilo
- Lunghezza profilo: 5000 mm
- Altezza profilo: 110 mm
- Larghezza base: 120 mm
- Larghezza parte superiore canale vetro: 60 mm
- Larghezza interna canale: 30 mm
- Gamma spessori vetro: 12–21,52 mm
- Fissaggio: longitudinale dall'alto
- Sistema: piatto
- Materiale: lega di alluminio EN AW 6063
- Finitura: anodizzazione opaca
- Peso: 30 kg
- EAN: 5903313202466
Fori di montaggio
Il profilo ha 17 fori di montaggio distribuiti su tutta la lunghezza. I fori passanti hanno diametro Ø 12 mm e le svasature — Ø 29 mm. L'interasse tra i fori è 300 mm, con distanza dal bordo 100 mm da ogni estremità del profilo. Questa disposizione garantisce una distribuzione uniforme dei carichi e un montaggio rapido con ancoraggi meccanici o chimici.

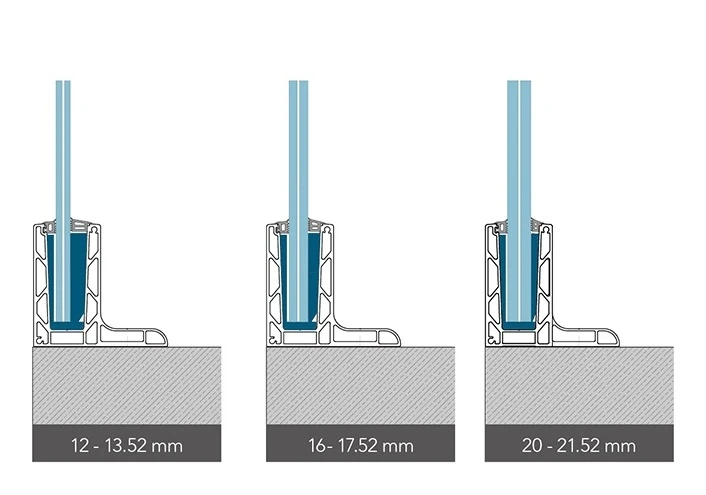

Compatibilità con il vetro
Il profilo KE 105 è compatibile con tre gamme di spessori del vetro, che consente l'adattamento a diversi requisiti statici e progettuali:
- Vetro 12–13,52 mm — pannelli standard temperati e stratificati
- Vetro 16–17,52 mm — vetro di sicurezza stratificato (es. 2×8 mm + pellicola PVB)
- Vetro 20–21,52 mm — pannelli stratificati spessi per applicazioni con requisiti di resistenza elevati (es. 2×10 mm + pellicola PVB)
Modi di ancoraggio
Il sistema Kozza KE 105 offre flessibilità nella scelta del modo di ancoraggio. A seconda del substrato e dei requisiti strutturali il profilo può essere fissato tramite diversi tipi di ancoraggi — meccanici o chimici. L'illustrazione mostra tre varianti di inserimento del profilo nel calcestruzzo, permettendo all'installatore di scegliere la soluzione ottimale per il tipo di costruzione dato.

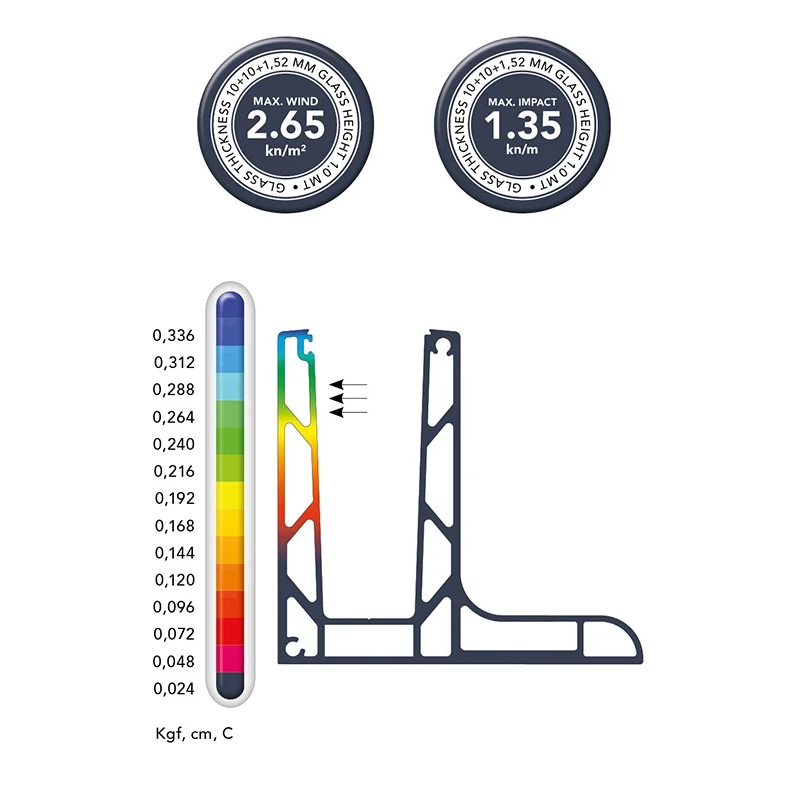

Resistenza ai carichi — risultati dei test
Il profilo KE 105 con vetro stratificato 10+10+1,52 mm di altezza 1,0 m raggiunge un carico massimo di vento 2,65 kN/m² e una resistenza massima all'impatto 1,35 kN/m. L'analisi numerica (FEM) conferma valori minimi di spostamento anche con carichi orizzontali estremi inferiori a 500 kg (5000 N) per metro di lunghezza della base del profilo.
Carichi massimi della serie KE in funzione dello spessore e altezza del vetro
| Serie KE | Vetro 12-13.52 mm | Vetro 16-17.52 mm | Vetro 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | Vetro di altezza 1.0 m | Vetro di altezza 1.2 m | |||||||
| Max. vento (kN/m²) | Max. impatto (kN/m) | Max. vento (kN/m²) | Max. impatto (kN/m) | Max. vento (kN/m²) | Max. impatto (kN/m) | Max. vento (kN/m²) | Max. impatto (kN/m) | Max. vento (kN/m²) | Max. impatto (kN/m) | Max. vento (kN/m²) | Max. impatto (kN/m) | |
| KE 100 | 2,45 | |||||||||||
Dati tecnici
| Tipo di accessorio | Profilo a U |
| Materiale | Alluminio |
