Kozza KE 105 – profilo in alluminio a L per ringhiere interamente vetrate 5000 mm nero
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Kozza KE 105 – profilo in alluminio a L per balaustre tutto vetro 5000 mm, nero

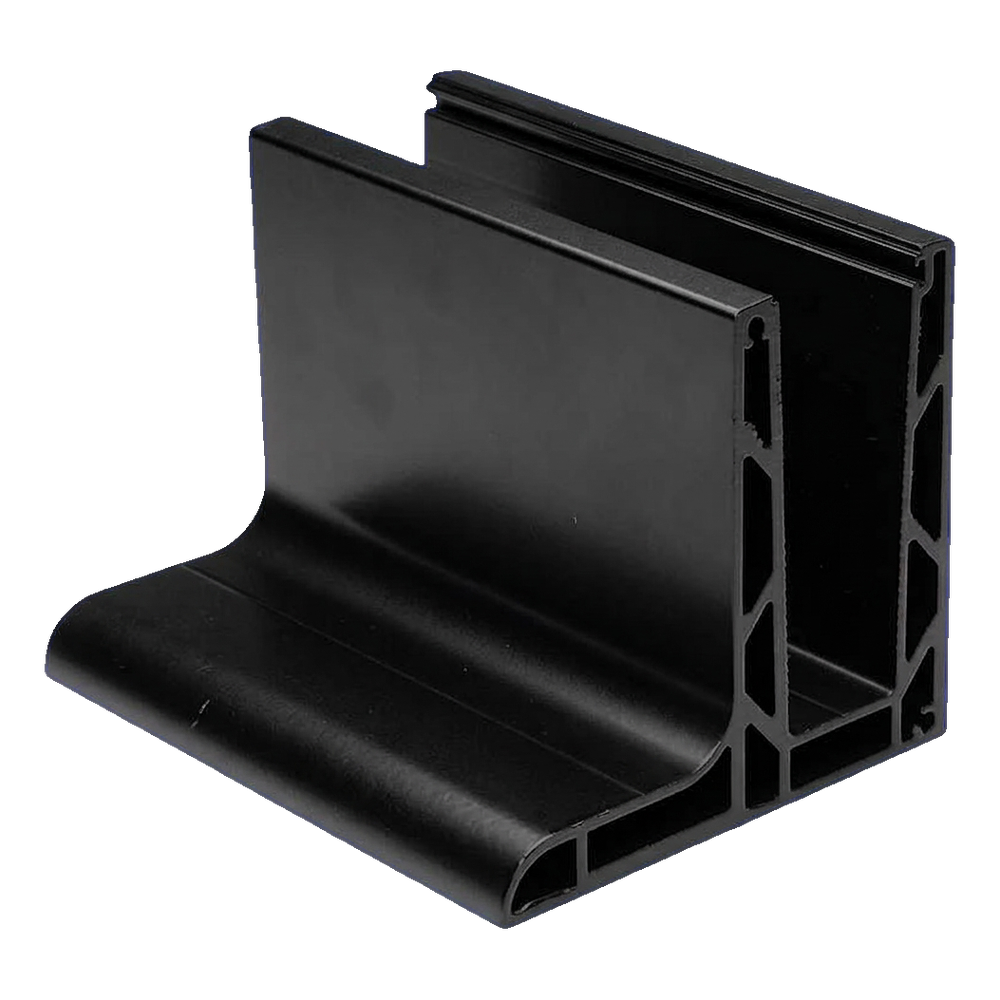

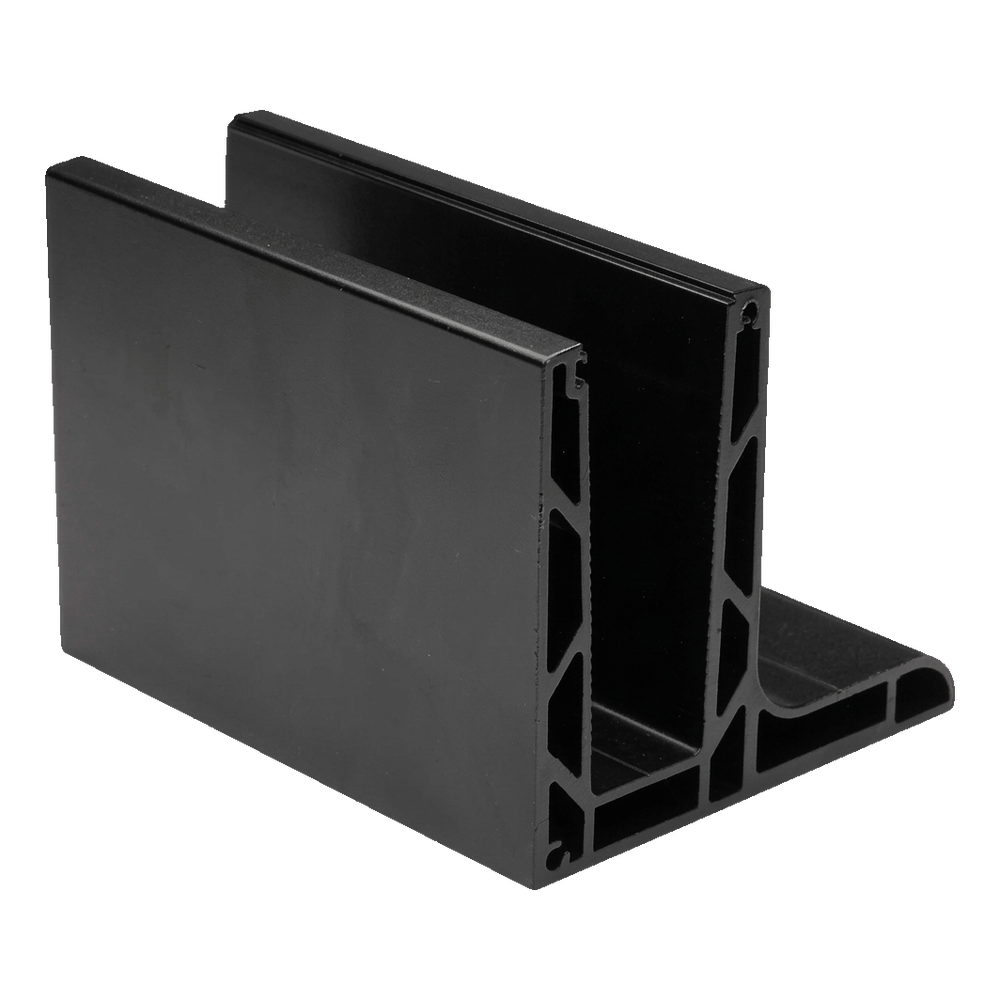

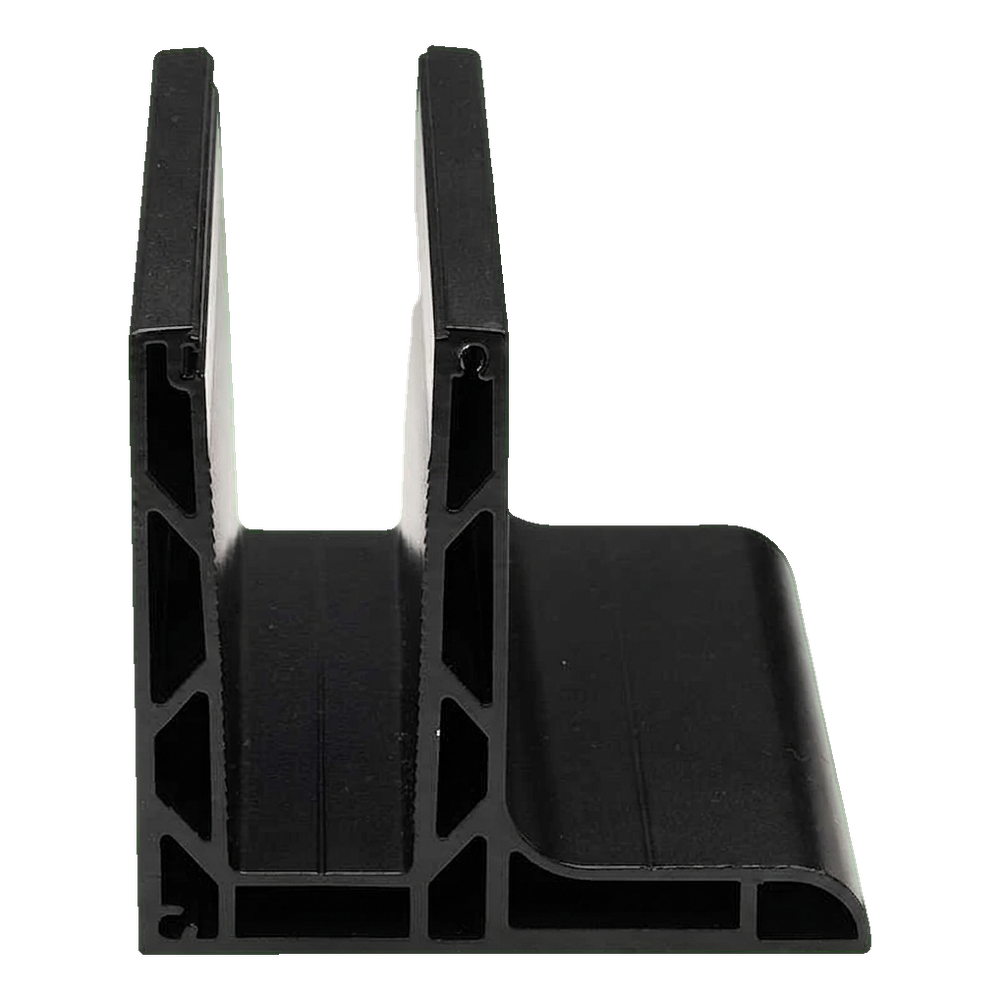

Profilo cavo tipo L della serie Kozza KE 105 è una soluzione professionale per il montaggio di balaustre tutto vetro, progettato per il fissaggio longitudinale dall'alto. Grazie al sistema piatto il profilo si armonizza perfettamente con l'architettura moderna — si adatta sia negli edifici residenziali che negli spazi commerciali: hotel, centri commerciali o edifici per uffici.
Vantaggi chiave per l'installatore
- Gamma universale di spessori vetro — il profilo accetta lastre di spessore da 12 a 21,52 mm, eliminando la necessità di immagazzinare diverse varianti di profilo
- Fissaggio longitudinale dall'alto — montaggio rapido e comodo, ideale con pavimenti rifiniti e soffitti completati
- Sistema piatto — aspetto minimalista senza elementi sporgenti, conforme alle tendenze architettoniche attuali
- Fori di montaggio già pronti — 17 fori distribuiti ogni 300 mm con svasatura consentono l'ancoraggio immediato senza foratura aggiuntiva
- Colore nero — finitura elegante anodizzata che si abbina a telai scuri e interni moderni

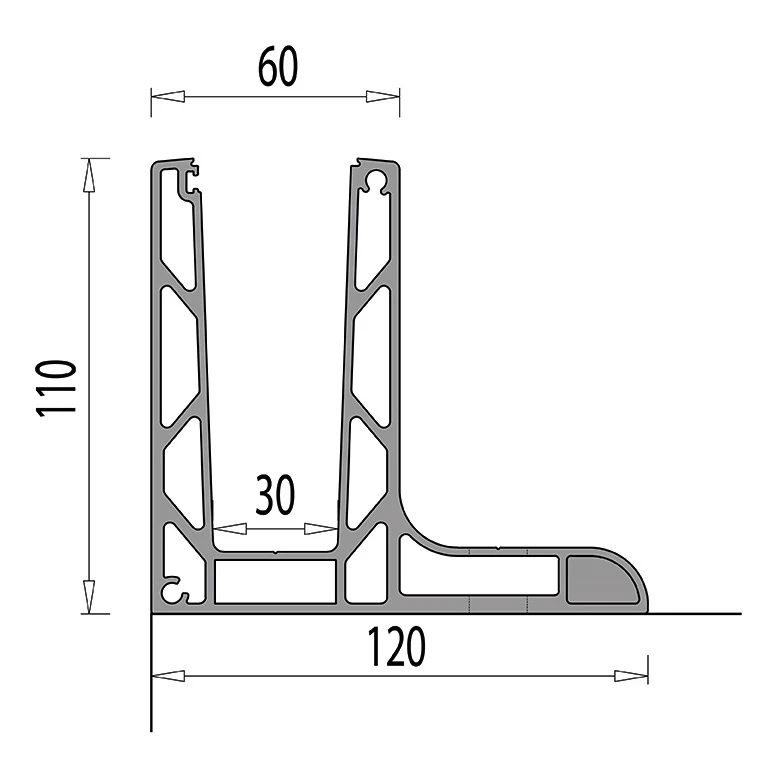

Dimensioni e parametri del profilo
- Lunghezza profilo: 5000 mm
- Altezza (H): 110 mm
- Larghezza base (W): 120 mm
- Larghezza parte superiore – tasca per vetro: 60 mm
- Larghezza interna fondo tasca: 30 mm
- Gamma spessori vetro: 12–21,52 mm
- Materiale: alluminio EN AW 6063
- Sistema: piatto
- Fissaggio: longitudinale dall'alto
- Colore: nero
- Peso: 30 kg

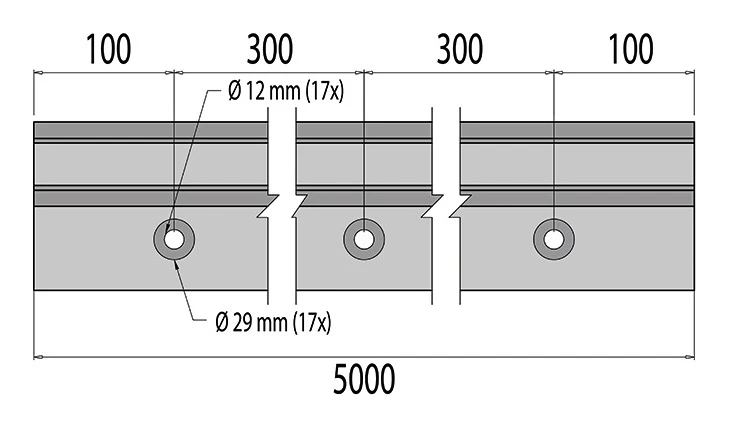

Disposizione fori di montaggio
- Numero fori: 17 pz.
- Diametro foro passante: Ø 12 mm
- Diametro svasatura: Ø 29 mm
- Interasse tra assi fori: 300 mm
- Distanza primo/ultimo foro dal bordo: 100 mm
Compatibilità con il vetro

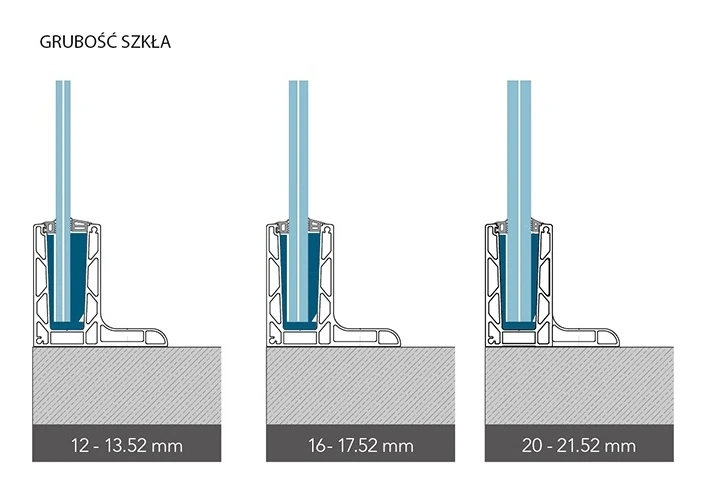

Il profilo KE 105 è compatibile con tre gamme di spessori di vetro temperato e laminato. Grazie al sistema di fissaggio GLASSMOVE le guarnizioni all'interno del profilo si adattano al particolare spessore della lastra, garantendo un inserimento stabile e sicuro:
- Vetro 12–13,52 mm
- Vetro 16–17,52 mm
- Vetro 20–21,52 mm
Metodo di ancoraggio

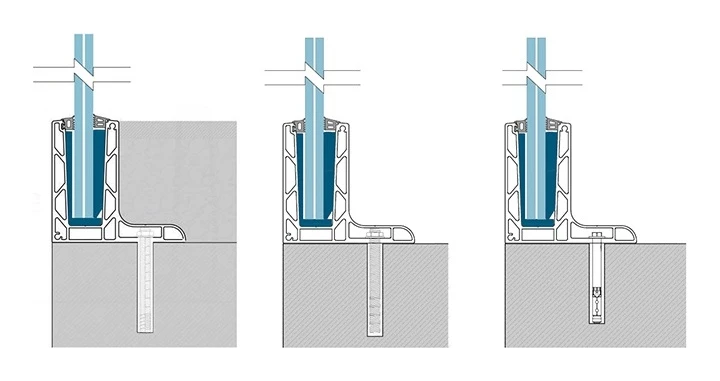

Il profilo può essere ancorato meccanicamente al substrato tramite ancoraggi — nei disegni sopra sono rappresentate tre varianti tipiche di inserimento a seconda dello spessore del massetto e del tipo di substrato. Le svasature dei fori di montaggio (Ø 29 mm) consentono di nascondere la testa della vite sotto la superficie del profilo.
Resistenza e analisi degli spostamenti

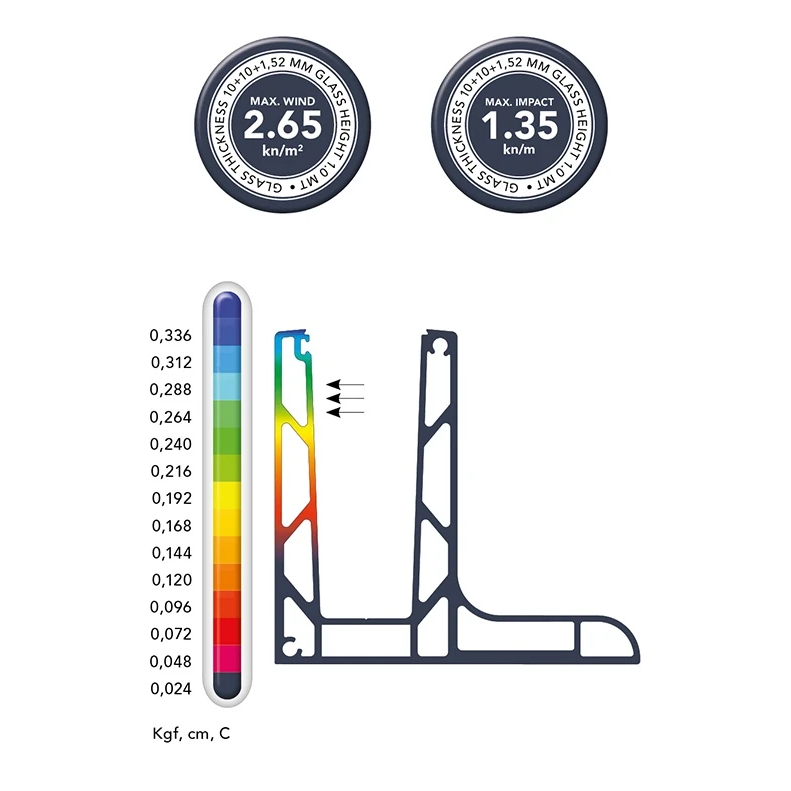

Il profilo è stato sottoposto ad analisi agli elementi finiti (FEM). I risultati degli spostamenti sono stati forniti per un profilo con lunghezza base 1,0 m sotto carico orizzontale inferiore a 500 kg (5000 N), misurato dalla base al punto più alto del profilo. Per vetro di spessore 10+10+1,52 mm e altezza 1,0 m si è ottenuto:
- Carico massimo vento: 2,65 kN/m²
- Carico massimo d'urto: 1,35 kN/m
Tabella resistenza serie KE
La tabella seguente presenta i valori massimi dei carichi vento e urto per tre modelli della serie KE a seconda dello spessore e dell'altezza della lastra di vetro:
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro alt. 1,0 m | Vetro alt. 1,2 m | Vetro alt. 1,0 m | Vetro alt. 1,2 m | Vetro alt. 1,0 m | Vetro alt. 1,2 m | |||||||
| Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | |||
Dati tecnici
| Tipo di accessorio | Profilo a U |
| Materiale | Alluminio |
