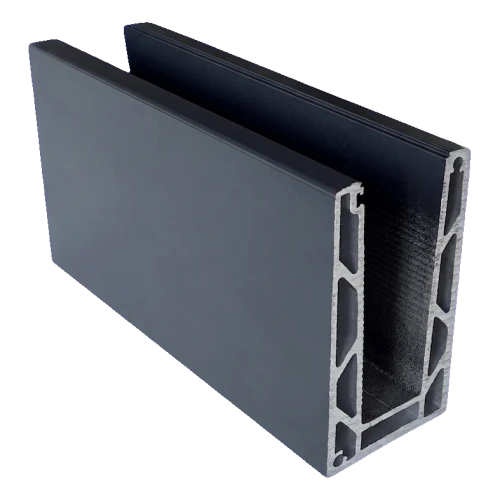

Kozza KE 100 – profilo a U per balaustre completamente in vetro 5000 mm grigio scuro
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

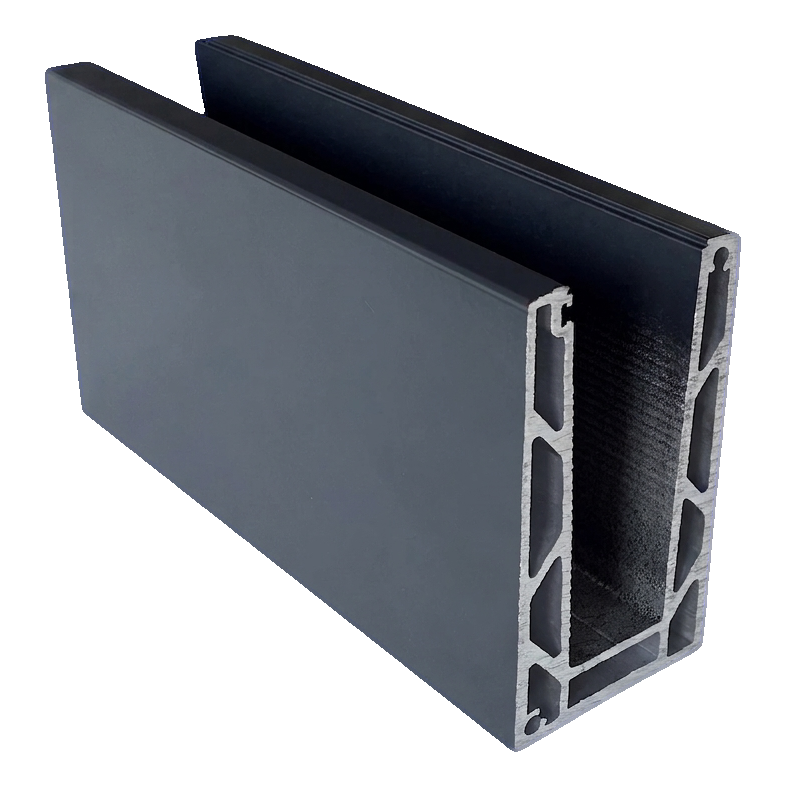

Kozza KE 100 – profilo in alluminio a U per parapetti interamente in vetro 5000 mm grigio scuro
Profilo cavo di tipo U della serie Kozza KE 100 è una soluzione professionale per l'installazione di parapetti interamente in vetro con fissaggio dall'alto. Realizzato in alluminio di alta qualità EN AW 6063, garantisce un posizionamento stabile e sicuro del vetro con spessore da 12 a 21,52 mm — senza necessità di utilizzare profili di copertura aggiuntivi. Sistema piatto, sviluppato in collaborazione con architetti ed esecutori, unisce l'estetica di una finitura minimalista con un'alta resistenza ai carichi.
Il profilo in colore grigio scuro si integra perfettamente con l'architettura moderna di edifici residenziali, alberghieri e per uffici. Grazie al sistema GLASSMOVE l'installazione procede in modo fluido e non richiede utensili specializzati, riducendo realmente i tempi di realizzazione in cantiere.
Specifica tecnica
- Serie: Kozza KE 100
- Materiale: alluminio EN AW 6063
- Sistema: piatto, fissaggio dall'alto
- Lunghezza profilo: 5000 mm
- Larghezza profilo: 60 mm
- Altezza profilo: 110 mm
- Larghezza scanalatura interna (per vetro): 30 mm
- Altezza base: 15 mm
- Range spessore vetro: 12 – 21,52 mm
- Altezza massima vetro: 120 cm
- Colore: grigio scuro (verniciato)
- Peso: 23 kg
- EAN: 5903313208109

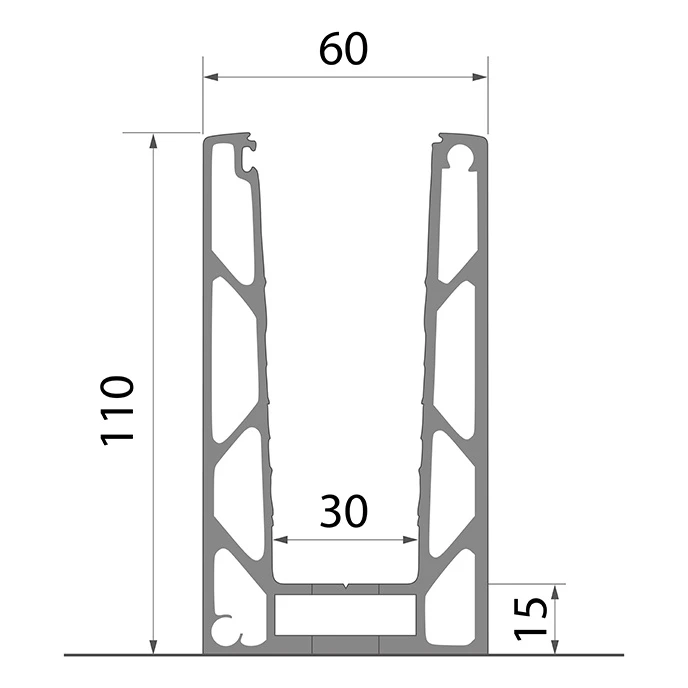

Dimensioni e sezione del profilo

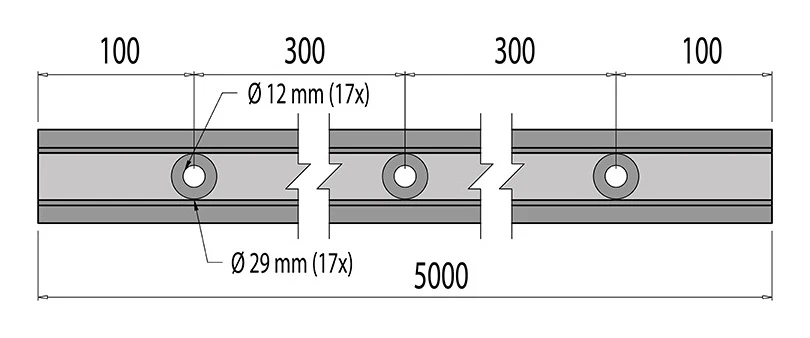

Il profilo ha 17 fori di montaggio distribuiti uniformemente su tutta la lunghezza di 5000 mm. I fori passanti hanno diametro Ø 12 mm con lamature Ø 29 mm. L'interasse dei fori è di 300 mm, e la distanza dal bordo del profilo all'asse del primo e ultimo foro è di 100 mm.

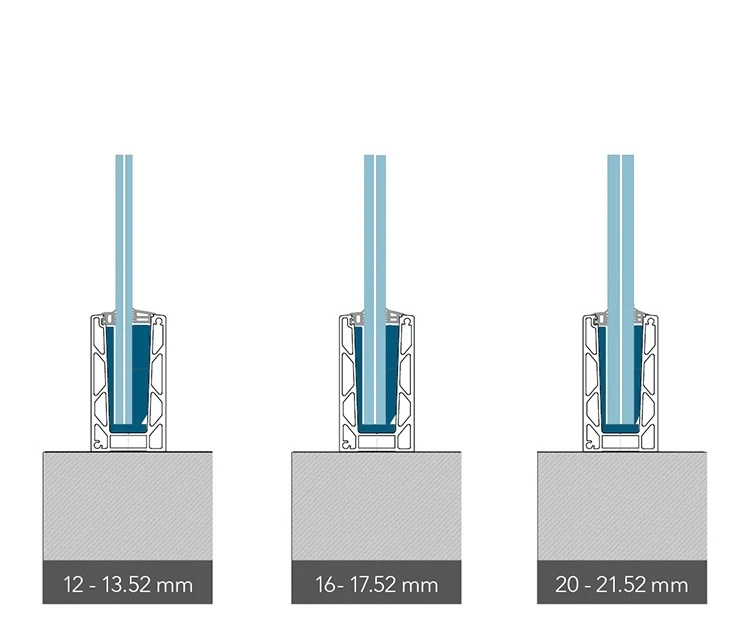

Compatibilità con spessori del vetro
Il profilo KE 100 supporta tre gamme di spessori del vetro, garantendo versatilità di applicazione:
- 12 – 13,52 mm — vetro temperato monostrato o laminato
- 16 – 17,52 mm — vetro laminato di sicurezza
- 20 – 21,52 mm — vetro laminato ad alta resistenza
L'altezza massima consentita della lastra di vetro installata nel profilo è di 120 cm.
Modalità di ancoraggio
Il profilo viene montato dall'alto su substrato preparato. La profondità di ancoraggio è di 20 mm. Il sistema di fissaggio dall'alto elimina la necessità di accesso laterale alla costruzione, facilitando il montaggio su bordi di balconi, terrazze e scale. Il profilo viene ancorato tramite viti attraverso 17 fori preparati in fabbrica.
Resistenza ai carichi e analisi di resistenza

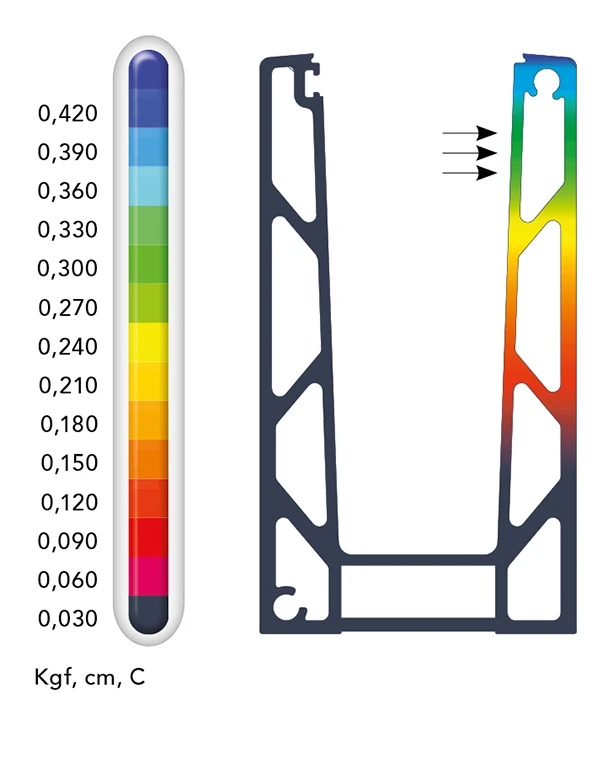

Il profilo con lunghezza base di 1 m sotto carico orizzontale fino a 500 kg (5000 N·t) mantiene alta rigidità e spostamenti minimi. L'analisi agli elementi finiti (FEM) conferma che i valori massimi di spostamento sotto carico del vento rientrano nell'intervallo da 0,030 a 0,420 Kgf/cm — le maggiori deformazioni si verificano nella parte superiore del profilo (presso il bordo di serraggio), mentre la base rimane praticamente immobile.
Carichi massimi vento e impatto
La seguente tabella presenta i valori ammissibili di carico per la serie KE in funzione dello spessore e altezza del vetro:
| Serie KE | Vetro 12-13.52 mm | Vetro 16-17.52 mm | Vetro 20-21.52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro alt. 1.0 m | Vetro alt. 1.2 m | Vetro alt. 1.0 m | Vetro alt. 1.2 m | Vetro alt. 1.0 m | Vetro alt. 1.2 m | |||||||
| Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | Max vento (kN/m²) | Max impatto (kN/m) | |
| KE 100 | ||||||||||||
Dati tecnici
| Materiale | Alluminio |
