Kozza KE 100 – profilo U per balaustre tutto vetro 5000 mm nero, fissaggio dall'alto
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

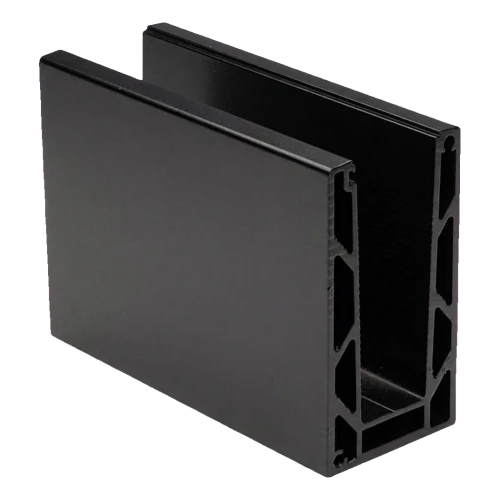

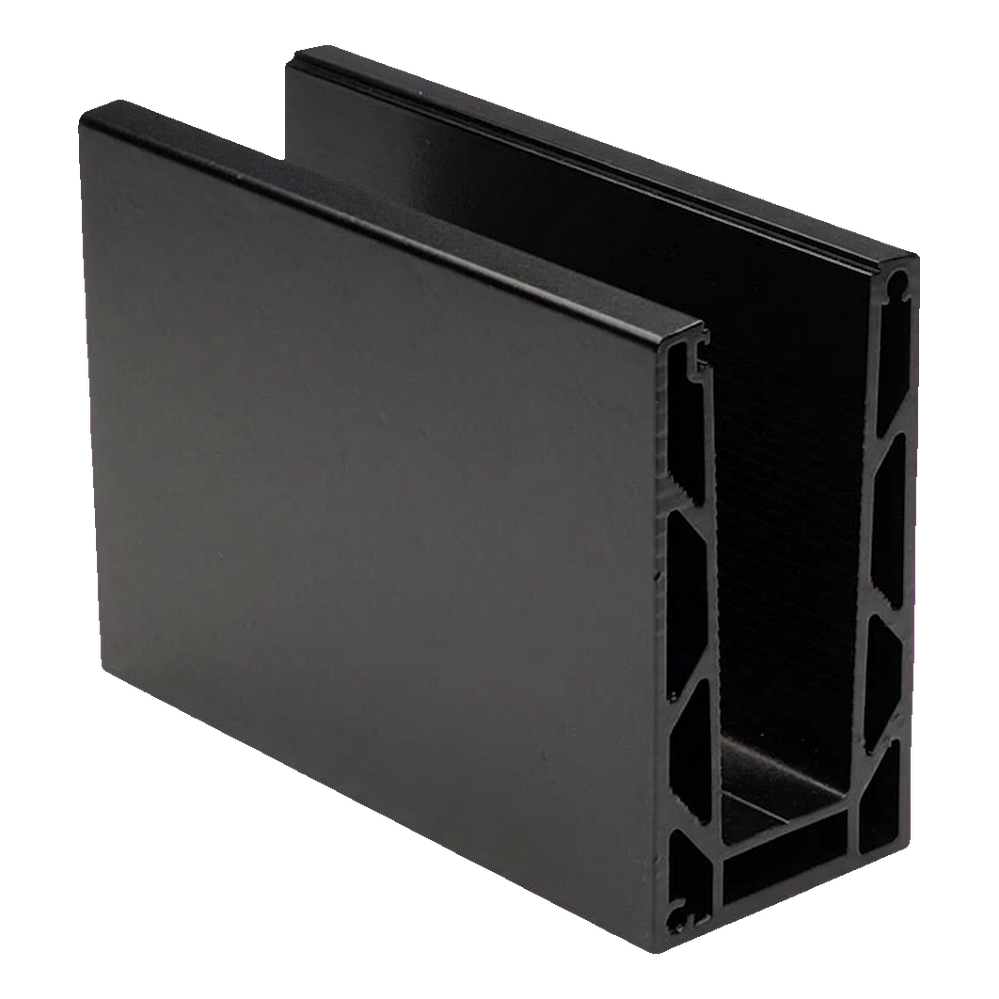

Kozza KE 100 – profilo in alluminio a U per balaustre tutto vetro 5000 mm nero
Profilo cavo tipo U per balaustre tutto vetro della serie Kozza KE 100 è una soluzione progettata secondo le esigenze degli architetti e destinata a realizzazioni professionali — da spazi residenziali ad edifici commerciali, come hotel e centri commerciali. Montato dall'alto (sistema piano), garantisce un metodo estetico e sicuro per l'inserimento di vetro temperato con spessore da 12 a 21,52 mm senza elementi di fissaggio visibili.
Il profilo di lunghezza 5000 mm viene fornito con 17 fori di montaggio (Ø 12 mm con allargamento Ø 29 mm) realizzati in fabbrica, posizionati ogni 300 mm — il che accelera notevolmente il montaggio in cantiere. Il colore nero della verniciatura a polvere conferisce alla balaustra un carattere moderno e minimalista, componendosi idealmente con telai finestra scuri e elementi di finitura degli interni.

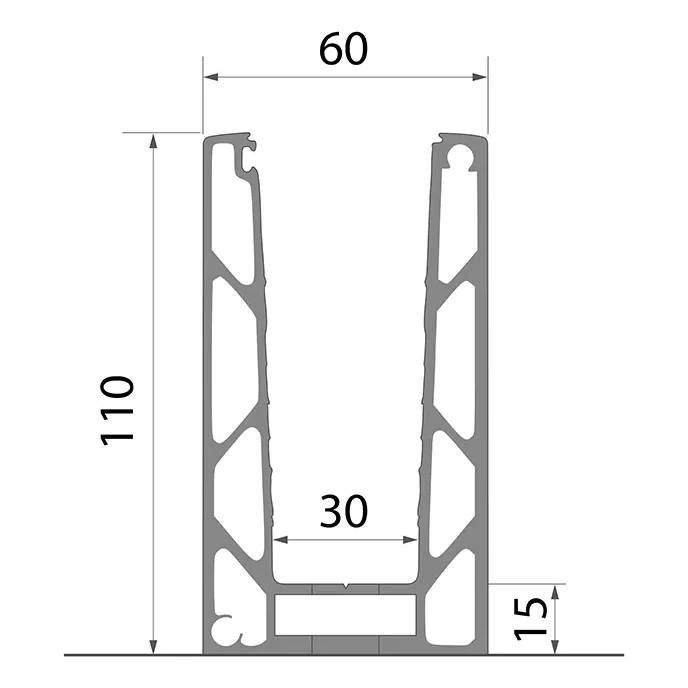

Parametri tecnici del profilo
- Serie: KE 100
- Lunghezza profilo: 5000 mm
- Larghezza esterna: 60 mm
- Altezza: 110 mm
- Larghezza canale interno: 30 mm
- Altezza base: 15 mm
- Gamma spessori vetro: 12–21,52 mm
- Altezza massima vetro: 120 cm
- Sistema di montaggio: piano, fissaggio dall'alto
- Materiale: alluminio EN AW 6063
- Colore: nero (verniciato a polvere)
- Peso: 23 kg
- EAN: 5903313208277

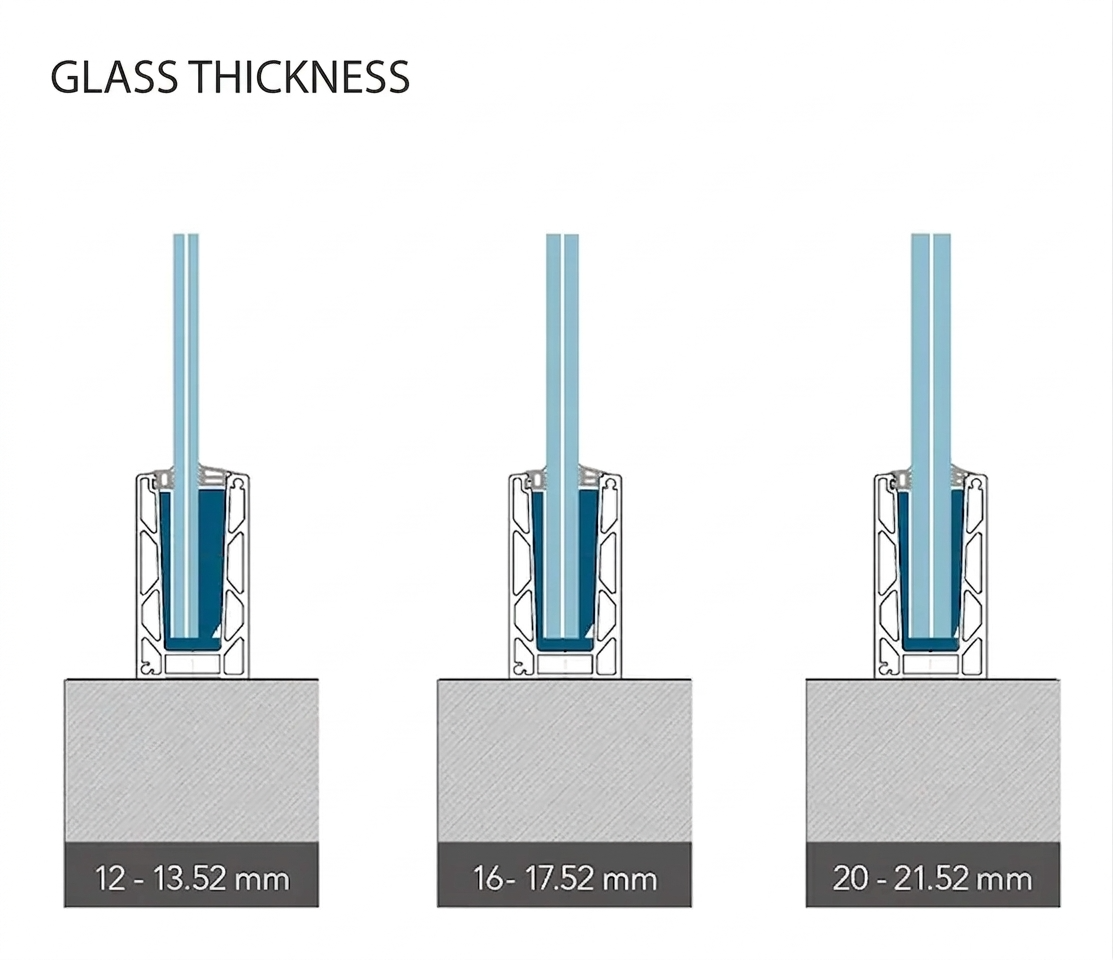

Compatibilità con spessori vetro
Il profilo KE 100 supporta tre gamme di spessori di lastre di vetro, permettendo di adattare la soluzione ai requisiti del progetto e alle norme di sicurezza vigenti:
- Vetro 12–13,52 mm — lastre standard temperate e laminate VSG
- Vetro 16–17,52 mm — lastre laminate ad alta resistenza
- Vetro 20–21,52 mm — lastre laminate spesse per applicazioni con carichi elevati

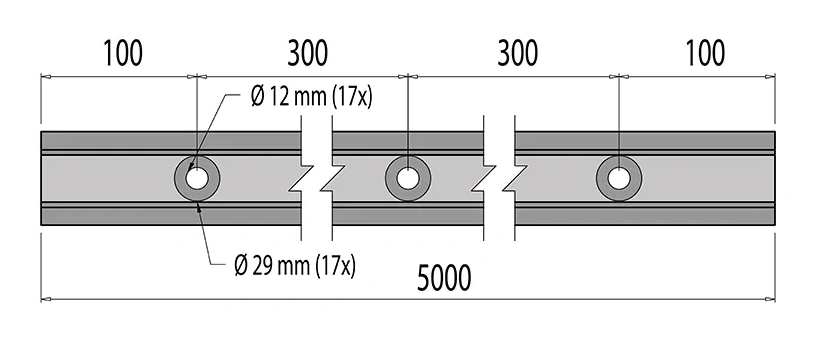

Dimensioni e disposizione fori di montaggio
Il profilo presenta 17 fori passanti di diametro Ø 12 mm con allargamenti Ø 29 mm, che consentono di nascondere la testa della vite. I fori sono distribuiti simmetricamente lungo l'asse del profilo:
- Distanza dal bordo al primo foro: 100 mm
- Interasse tra fori: 300 mm
- Distanza dall'ultimo foro al bordo: 100 mm
- Lunghezza totale profilo: 5000 mm
Metodo di ancoraggio e montaggio
Il profilo viene montato dall'alto al piano del supporto (ad es. solaio, attico, bordo balcone). L'ancoraggio viene realizzato con viti attraverso i fori predisposti in fabbrica con allargamenti. La parte sporgente del profilo (20 mm sotto la base) viene inserita nel supporto preparato, garantendo un collegamento stabile e duraturo.

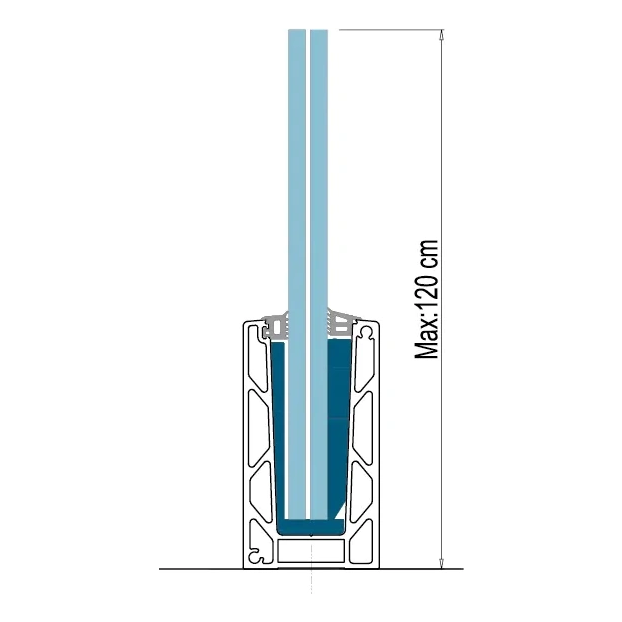

Altezza massima vetro
Il profilo KE 100 consente il montaggio di lastre di vetro con altezza massima di 120 cm (1,2 m). A questa altezza il profilo mantiene piena portanza e stabilità, come confermato dai risultati dei test di carico al vento e all'urto per i singoli spessori di vetro.

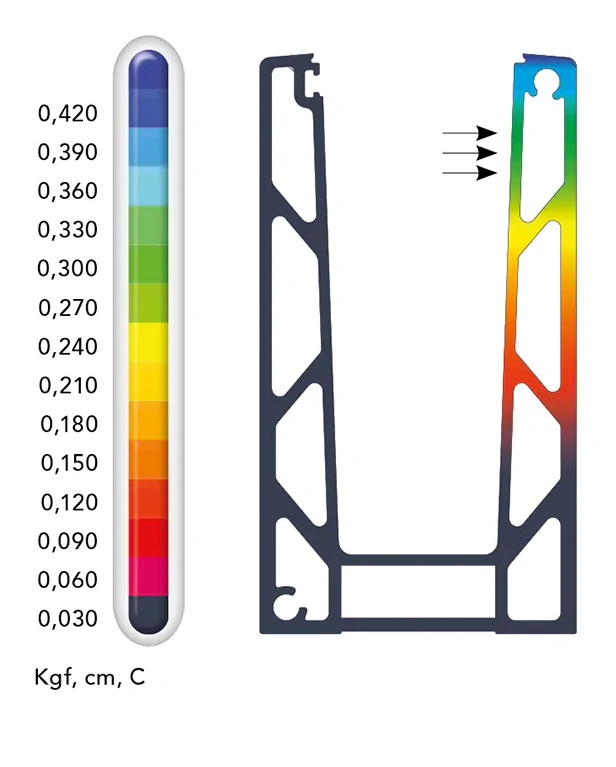

Analisi di resistenza del profilo
I risultati dell'analisi degli spostamenti eseguita con il metodo degli elementi finiti (FEM) confermano l'elevata rigidità della struttura. Simulazione condotta per profilo con lunghezza base 1 m, sotto carico orizzontale inferiore a 500 kg (5000 N), dalla base al punto più alto del profilo. Lo spostamento massimo sul bordo superiore del profilo rientra nei limiti ammissibili (scala valori da 0,030 a 0,420 Kgf, cm, C), garantendo la sicurezza d'uso della balaustra.
Carichi massimi al vento e all'urto — serie KE
| Serie KE | Vetro 12–13,52 mm | Vetro 16–17,52 mm | Vetro 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Vetro altezza 1,0 m | Vetro altezza 1,2 m | Vetro altezza 1,0 m | Vetro altezza 1,2 m | Vetro altezza 1,0 m | Vetro altezza 1,2 m | |||||||
| Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | Max. vento (kN/m²) | Max. urto (kN/m) | |
Dati tecnici
| Tipo di accessorio | Profilo a U |
| Materiale | Alluminio |
