Kit carrelli per profilo 68x68 mm con ruote in plastica, con rullo e supporto di arrivo

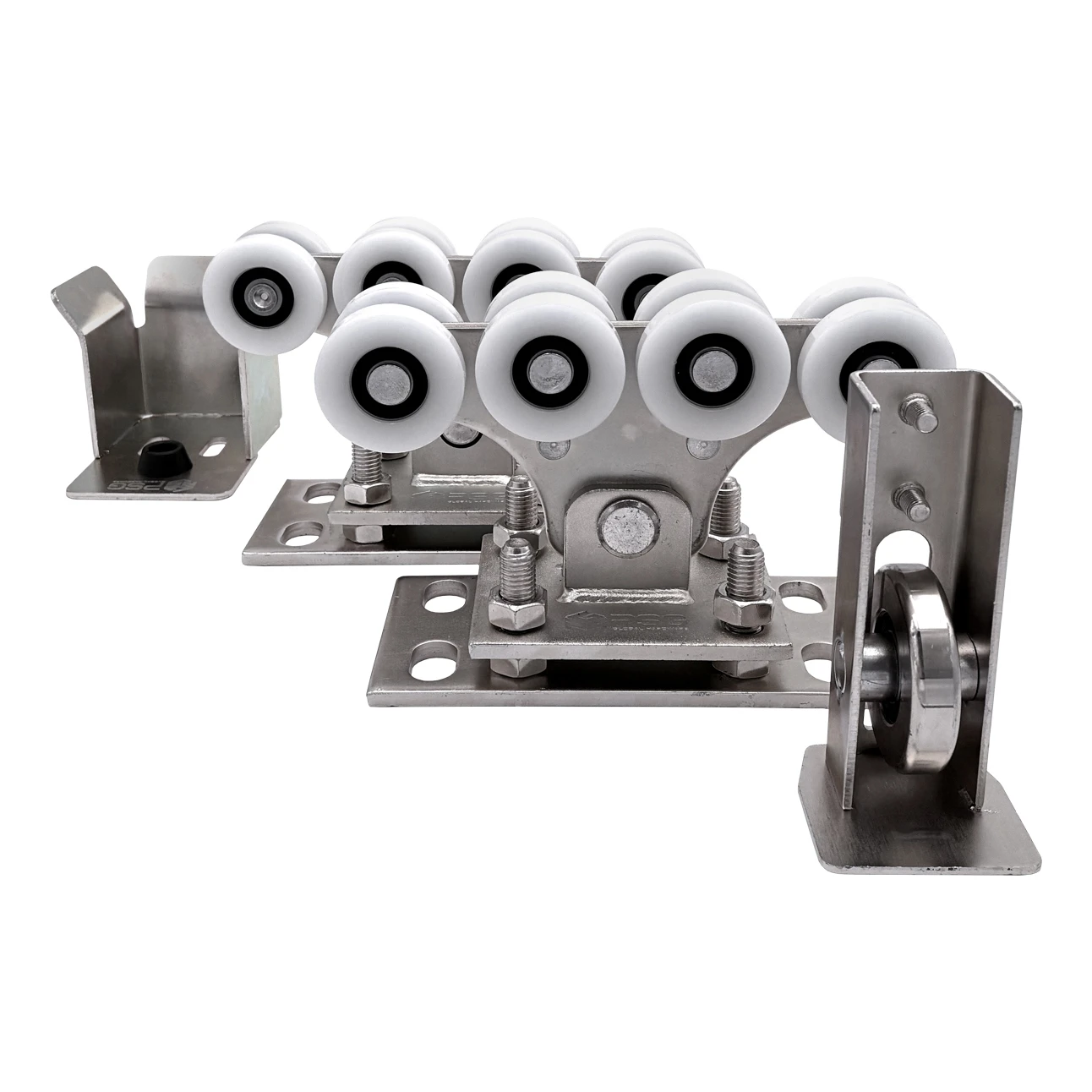

Contenuto del set

• Carrello di scorrimento — 2 pz.
• Rullo di arrivo — 1 pz.
• Supporto di arrivo (alloggiamento di arrivo) — 1 pz.

Il set costituisce la dotazione completa del sistema di scorrimento per un cancello autoportante — è sufficiente montare gli elementi sulla fondazione e sul palo per ottenere un sistema scorrevole completamente funzionante.

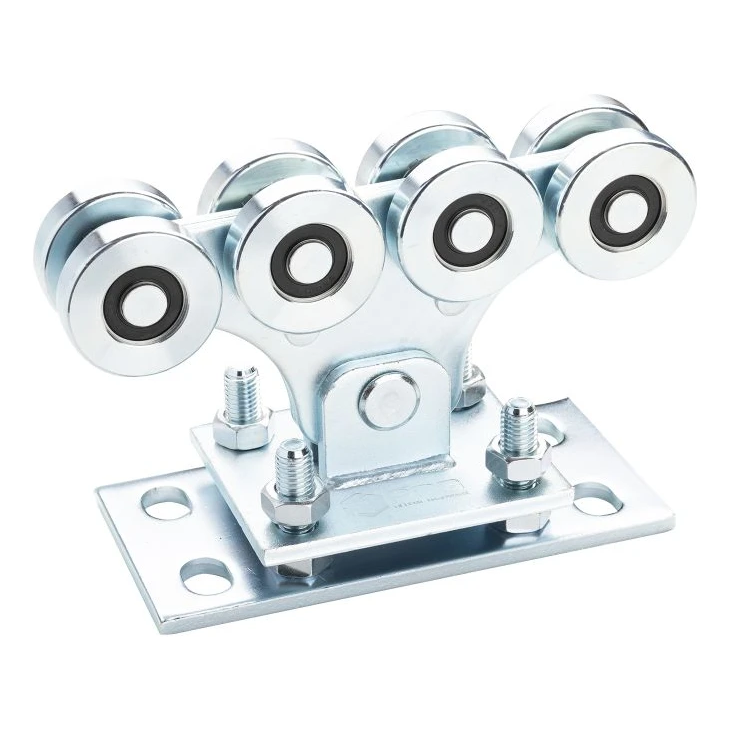

Carrelli di scorrimento — il cuore del sistema

I due carrelli di scorrimento sono responsabili della guida e del sostegno dell'anta del cancello. Ciascuno è dotato di 8 ruote in materiale plastico disposte su due livelli, garantendo guida uniforme e stabilizzazione dell'anta. Le ruote in plastica lavorano silenziosamente e non richiedono lubrificazione frequente, mentre i cuscinetti a sfere 6201 RS con tenuta in gomma garantiscono bassa resistenza al rotolamento e protezione dalle impurità.

Parametri tecnici del carrello di scorrimento

• Materiale della struttura: acciaio zincato galvanicamente
• Sistema di scorrimento: 8 ruote in materiale plastico, su due livelli
• Cuscinetti: a sfere 6201 RS
• Sistema: 68×68 mm
• Dimensioni della base: 200 × 100 × 8 mm
• Larghezza totale del sistema di ruote: 48 mm
• Diametro di rotolamento della ruota: 56 mm
• Diametro esterno della ruota: 60 mm
• Larghezza della singola ruota: 14,5 mm
• Spessore del supporto centrale: 10 mm
• Filettatura delle viti di regolazione: M14
• Spessore delle piastre della base: 2 × 8 mm
• Altezza del carrello: 157 mm
• Diametro della ruota: 68 mm

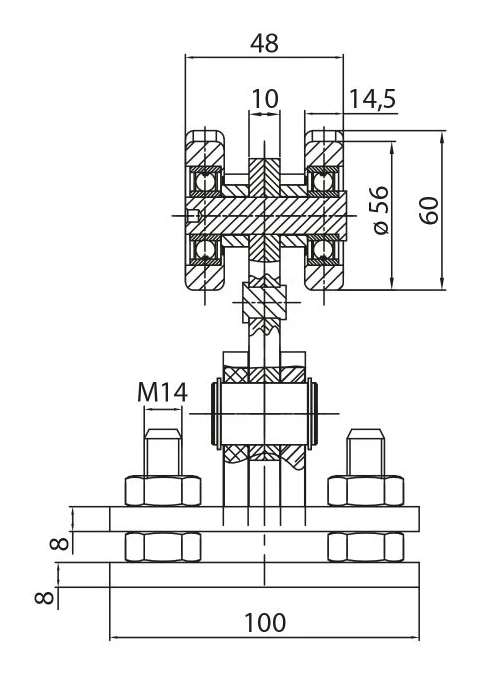

Il disegno quotato mostra la sezione del carrello di scorrimento con le dimensioni principali evidenziate. Il sistema di ruote a doppio livello garantisce una distribuzione ottimale delle forze, mentre la doppia piastra di base con regolazione tramite viti M14 consente una messa a punto precisa dell'altezza e della verticalità dell'anta dopo il montaggio.

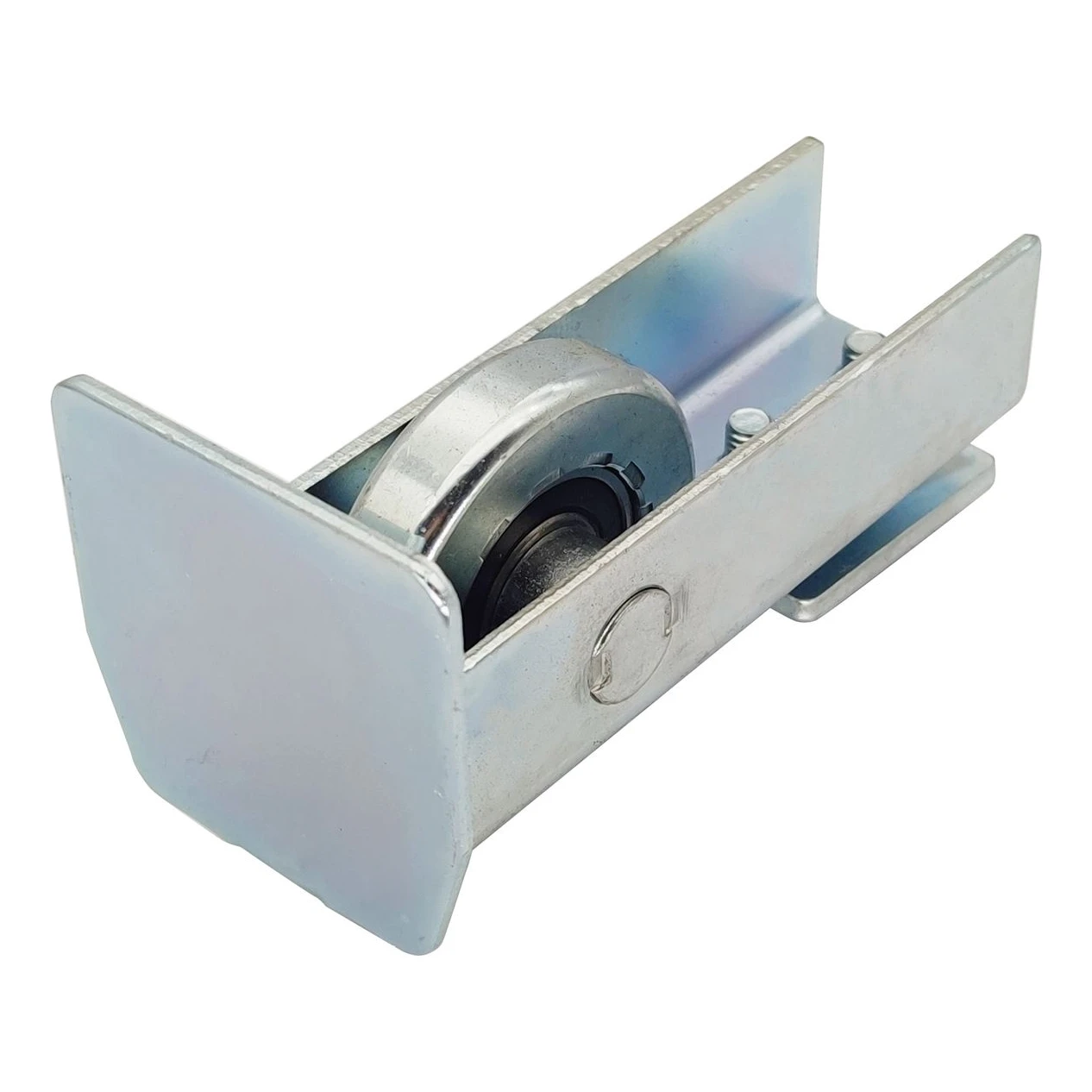

Rullo di arrivo — stabilizzazione e protezione

Il rullo di arrivo viene montato all'inizio della guida autoportante. La sua struttura in acciaio zincato assorbe parte del carico e stabilizza l'anta, migliorando il funzionamento del cancello. Collabora con il supporto di arrivo sul palo, facilitando una chiusura sicura e riducendo le vibrazioni. Il rullo riduce inoltre l'usura dei carrelli di scorrimento e, nella stagione invernale, minimizza l'influenza di neve e ghiaccio sul funzionamento del cancello.

• Compatibilità: sistema 68×68 mm
• Finitura: zincata — protezione dalla corrosione

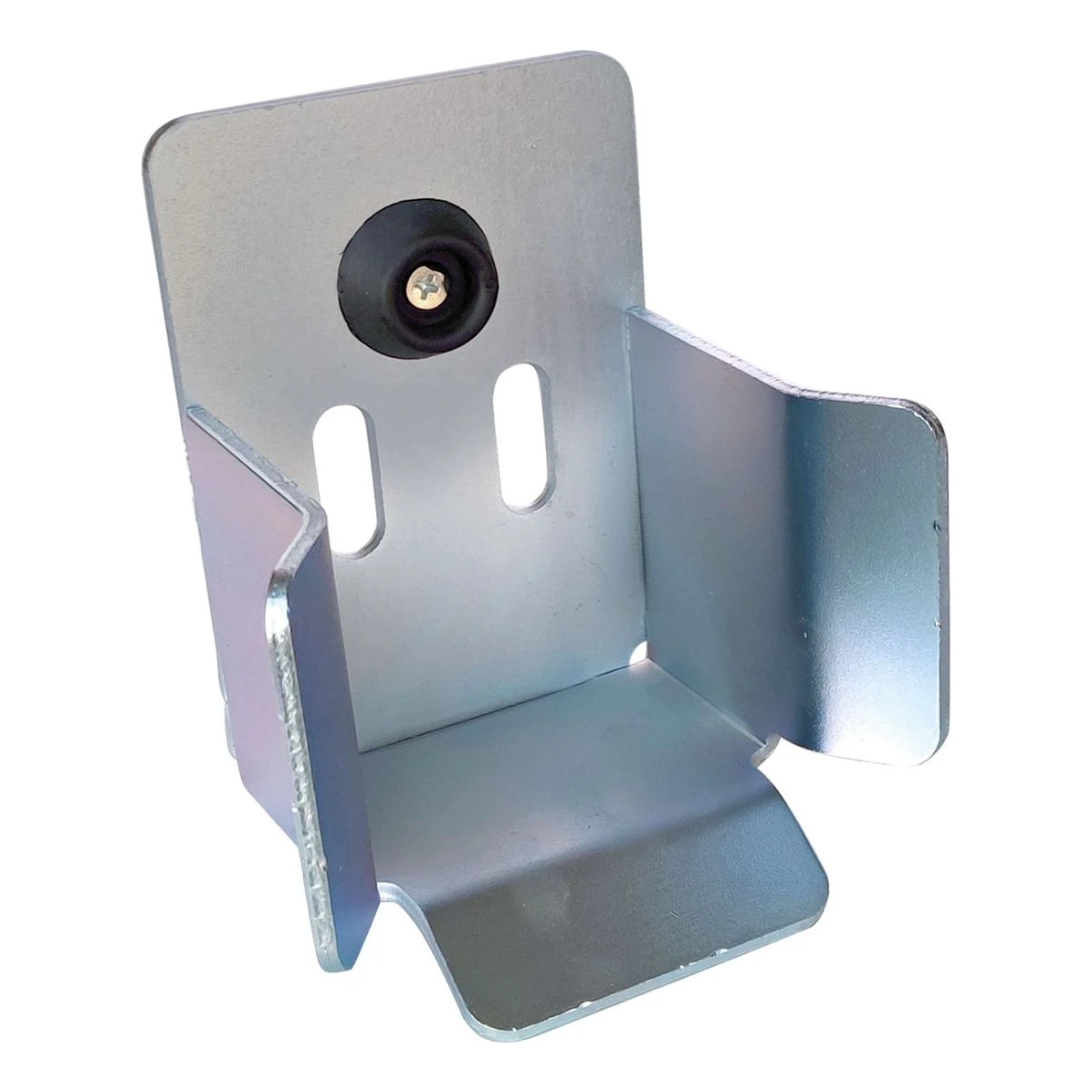

Supporto di arrivo — chiusura di precisione

L'alloggiamento di arrivo guida l'anta e migliora la stabilità dell'intero sistema. Il montaggio è rapido e semplice — l'elemento si avvita alla parte inferiore del palo di chiusura. In combinazione con il rullo di arrivo forma un set che guida il cancello verso il palo, facilita una chiusura sicura e riduce le vibrazioni. Sul pannello posteriore sono presenti due fori di montaggio e un paraurti in gomma che ammortizza l'arrivo dell'anta.

• Compatibilità: sistema 68×68 mm
• Finitura: zincata
• Paraurti: in gomma — ammortizzazione dell'arrivo dell'anta

Dati del set

• Peso del set: 12,934 kg
• Volume dell'imballo: 10 486,88 cm³
• EAN: 5903313208031
• Compatibilità guida: guida 68×68
