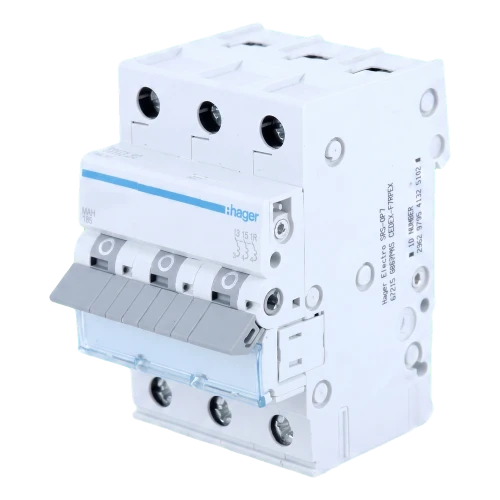

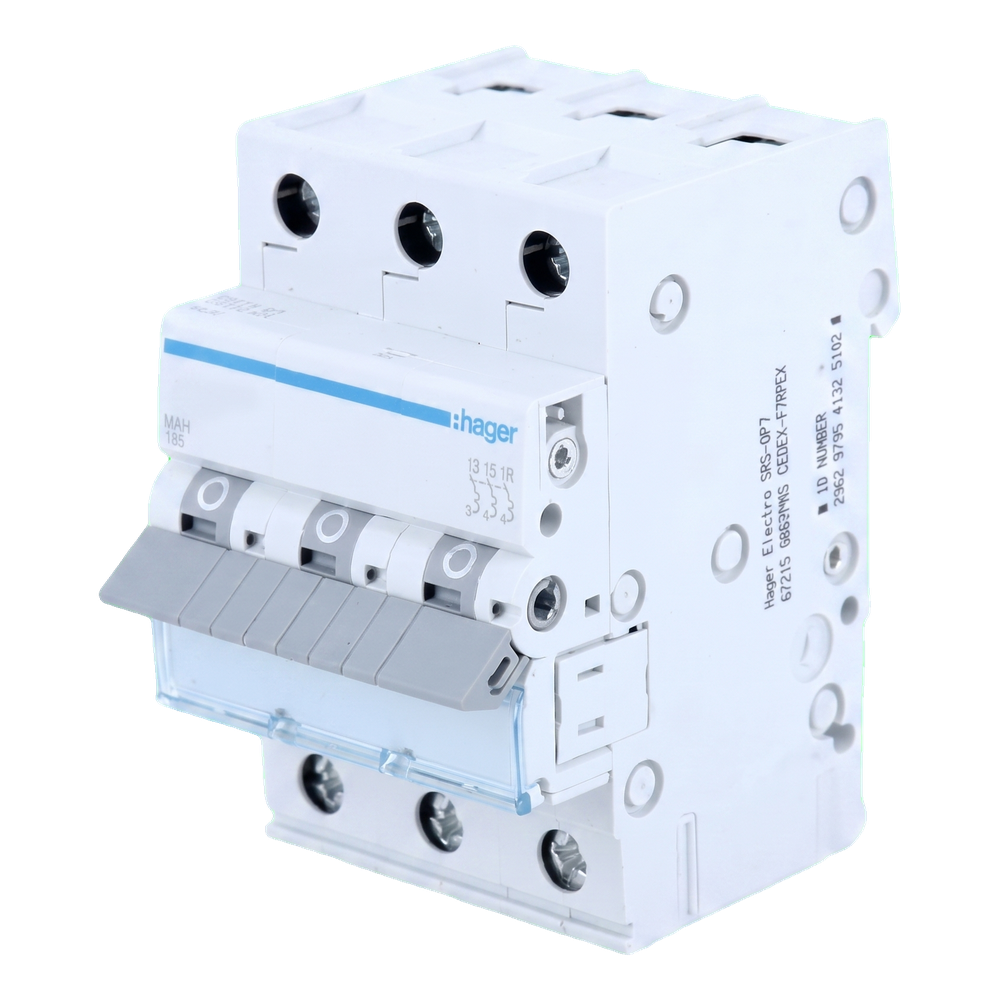

Hager MBN306E – interruttore magnetotermico B 6A 3P 6kA
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Hager MBN306E – interruttore magnetotermico B 6A 3P 6kA
Hager MBN306E è un interruttore magnetotermico tripolare con curva B e corrente nominale di 6 A, progettato per proteggere i circuiti dagli effetti di sovraccarichi e cortocircuiti fino a 6 kA. La curva B, con intervento ritardato, rende il dispositivo particolarmente adatto per circuiti che alimentano carichi con basse correnti di spunto — illuminazione, prese, sensori o impianti di comando.
L'interruttore si monta su guida DIN e occupa 3 moduli (52,5 mm). I morsetti a vite accettano conduttori rigidi con sezione da 1 a 25 mm² e conduttori flessibili da 1 a 16 mm², garantendo un collegamento comodo sia nei quadri residenziali che industriali.
Struttura dell'interruttore
- Leva di comando per l'attivazione e la disattivazione manuale
- Blocco che vincola il meccanismo di commutazione
- Contatti fisso e mobile che garantiscono una connessione affidabile
- Morsetti di collegamento con vite
- Sganciatore termobimetallico — protezione da sovraccarico
- Sganciatore elettromagnetico — protezione da cortocircuito
- Camera di spegnimento per un efficace smorzamento dell'arco elettrico
Specifiche tecniche
| Parametro | Valore |
|---|---|
| Produttore | Hager |
| Modello | MBN306E |
| Curva di intervento | B |
| Corrente nominale | 6 A |
| Numero di poli | 3P |
| Potere di interruzione nominale in cortocircuito Icn | 6 kA |
| Potere di interruzione nominale di servizio in cortocircuito Ics | 6 kA |
| Tensione nominale di impiego Ue | 230 / 400 V |
| Tipo di tensione di alimentazione | AC |
| Frequenza nominale | 50 / 60 Hz |
| Tensione nominale di isolamento Ui | 500 V |
| Tensione nominale di tenuta ad impulso Uimp | 4000 V |
| Dissipazione di potenza massima per polo | 3 W |
| Dissipazione di potenza totale alla corrente nominale | 3,8 W |
| Dissipazione di potenza per polo alla corrente nominale | 1,3 W |
| Durata elettrica | 4000 cicli |
| Durata meccanica | 20.000 cicli |
| Tipo di connessione | a vite |
| Coppia di serraggio | 2,8 Nm |
| Sezione conduttore rigido (filo) | 1 – 25 mm² |
| Sezione conduttore flessibile (cavo) | 1 – 16 mm² |
| Grado di protezione | IP20 |
| Dimensioni (larg. × alt. × prof.) | 70 × 83 × 17,5 mm |
| Peso | 0,299 kg |
| Norma | EN 60898-1 |
| EAN | 3250614313035 |
Dati tecnici
| Caratteristica di intervento | B |
| Tipo di interruttore | sovracorrente |
| Corrente nominale [A] | 6A |
| Numero di poli | 3P |
| Potere di interruzione [kA] | 6 kA |
| Marca | HAGER |
