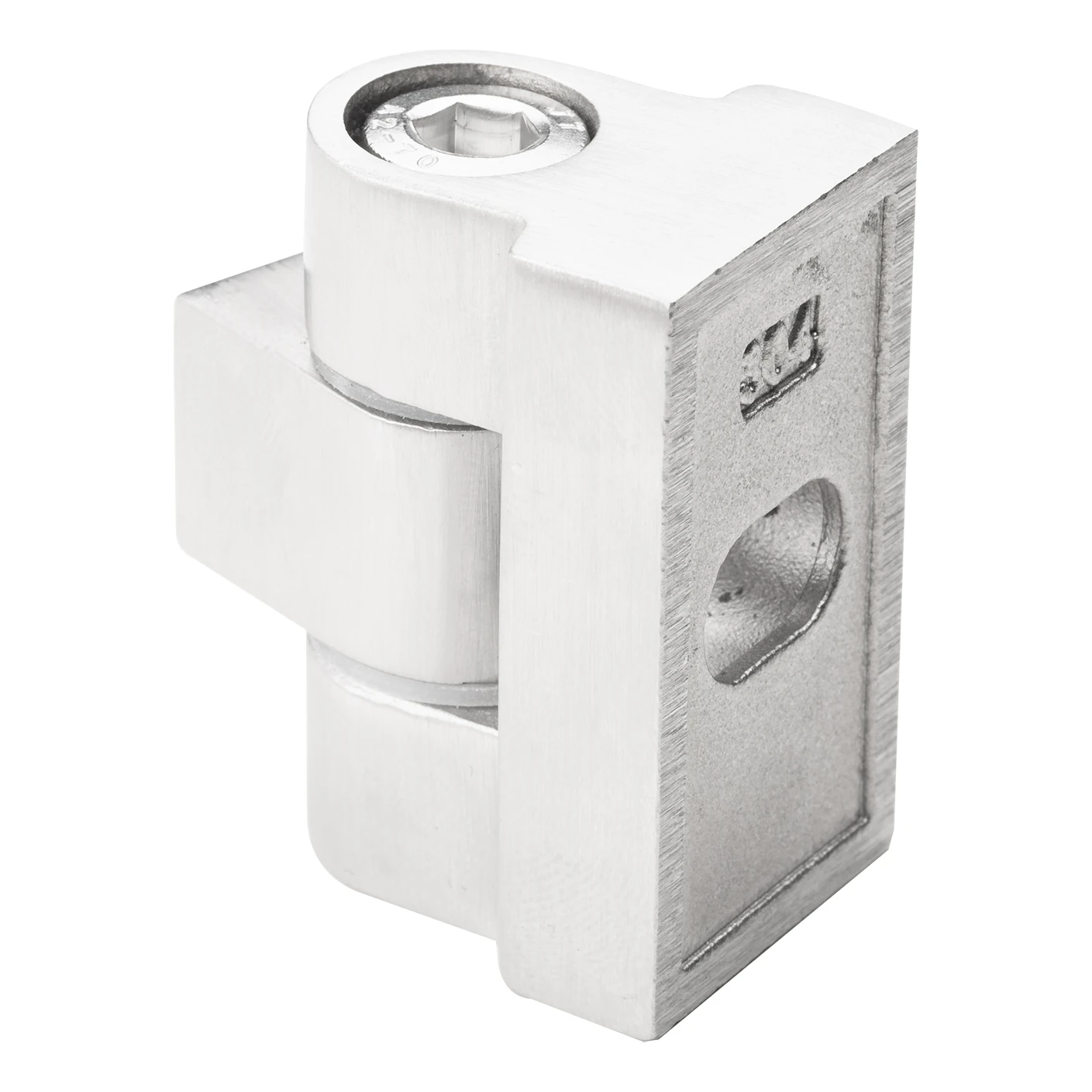

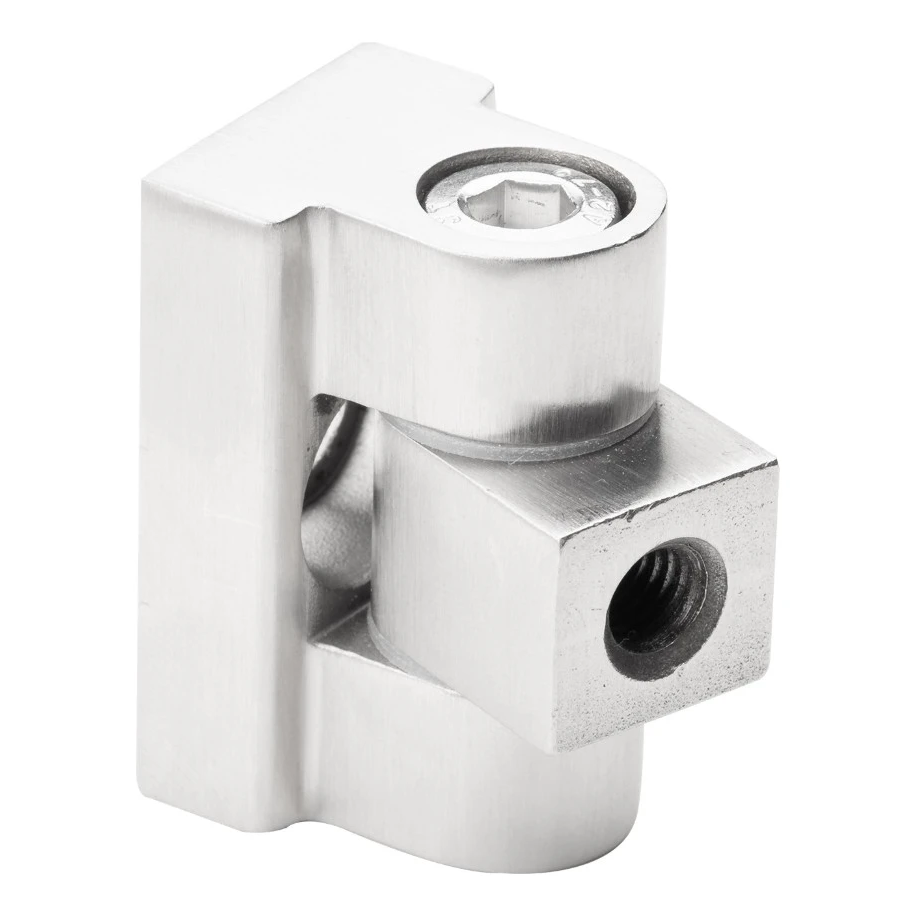

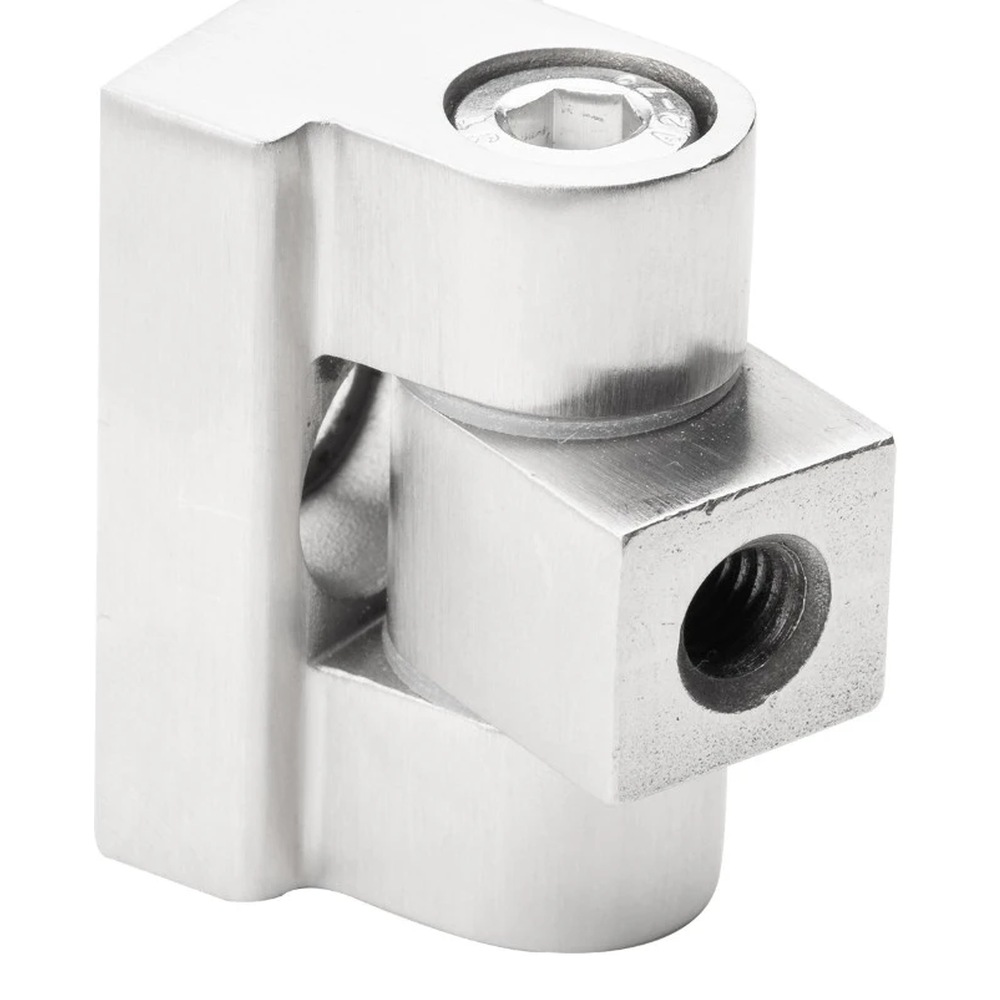

Cerniera 180° per fissaggio vetro 45 x 45 x 26 mm sistema piano AISI304, satinato
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione
Cerniera 180° per fissaggio vetro 45×45×26 mm AISI 304 satinato
Cerniera 180° per fissaggio vetro in acciaio inossidabile AISI 304 con finitura satinata — elemento destinato al montaggio professionale di strutture vetrate nel sistema piano. Consente l'apertura del vetro nell'intero arco di 180° (90° per ogni lato), permettendo la progettazione libera di divisori, porte e cabine in vetro senza limitazioni dell'angolo di apertura.
Durabilità e resistenza alla corrosione
Il corpo della cerniera è realizzato in acciaio inossidabile di alta qualità AISI 304, che garantisce una resistenza alla corrosione a lungo termine — anche in ambienti ad alta umidità, come bagni, piscine o cabine doccia. La finitura satinata della superficie maschera efficacemente le impronte digitali e lo sporco, mantenendo un aspetto estetico con minima manutenzione. Nei disegni tecnici è indicata la rugosità superficiale Ra 1,6 e Ra 3,2 — che conferma la lavorazione meccanica di precisione degli elementi.
Montaggio tramite avvitamento — sistema piano
La cerniera viene montata su superfici piane mediante avvitamento utilizzando la filettatura M8. Questo metodo garantisce un'elevata resistenza del collegamento, facilità di installazione ed eventuale smontaggio — senza necessità di attrezzature specialistiche. Il foro asolato nel corpo consente la regolazione della posizione del vetro nell'arco di 9 mm, facilitando il posizionamento preciso del pannello vetroso durante il montaggio.
Compatibilità con il vetro
La cerniera è adatta per il montaggio di pannelli vetrosi con spessore da 6 mm a 10,76 mm, includendo sia vetro temperato monostrato che il popolare vetro stratificato (VSG). Grazie a questo un singolo modello di cerniera funziona in diverse configurazioni — l'installatore non deve immagazzinare varianti separate per diversi spessori di vetro.
Dimensioni e dati tecnici
- Dimensioni corpo (L × H × larg.): 45 × 45 × 26 mm
- Profondità totale assemblaggio con connettore: 36 mm
- Profondità corpo: 29,5 mm
- Angolo di apertura: 180° (90° per ogni lato)
- Filettatura di fissaggio: M8
- Lunghezza parte filettata connettore: 15 mm
- Diametro foro passante connettore: ø 8,2 mm
- Diametro foro per perno: ø 8,5 mm
- Diametro svasatura: ø 13,5 mm
- Foro asolato (regolazione): 9 mm
- Dimensioni connettore rotante: 24,5 × 18 × 15 mm
- Smussature: 2×C0,5 e C1
- Materiale: acciaio inossidabile AISI 304
- Finitura: satinato
- Spessore vetro: da 6 mm a 10,76 mm
- Tipo di montaggio: sistema piano (su superfici piane)
- Peso: 0,16 kg

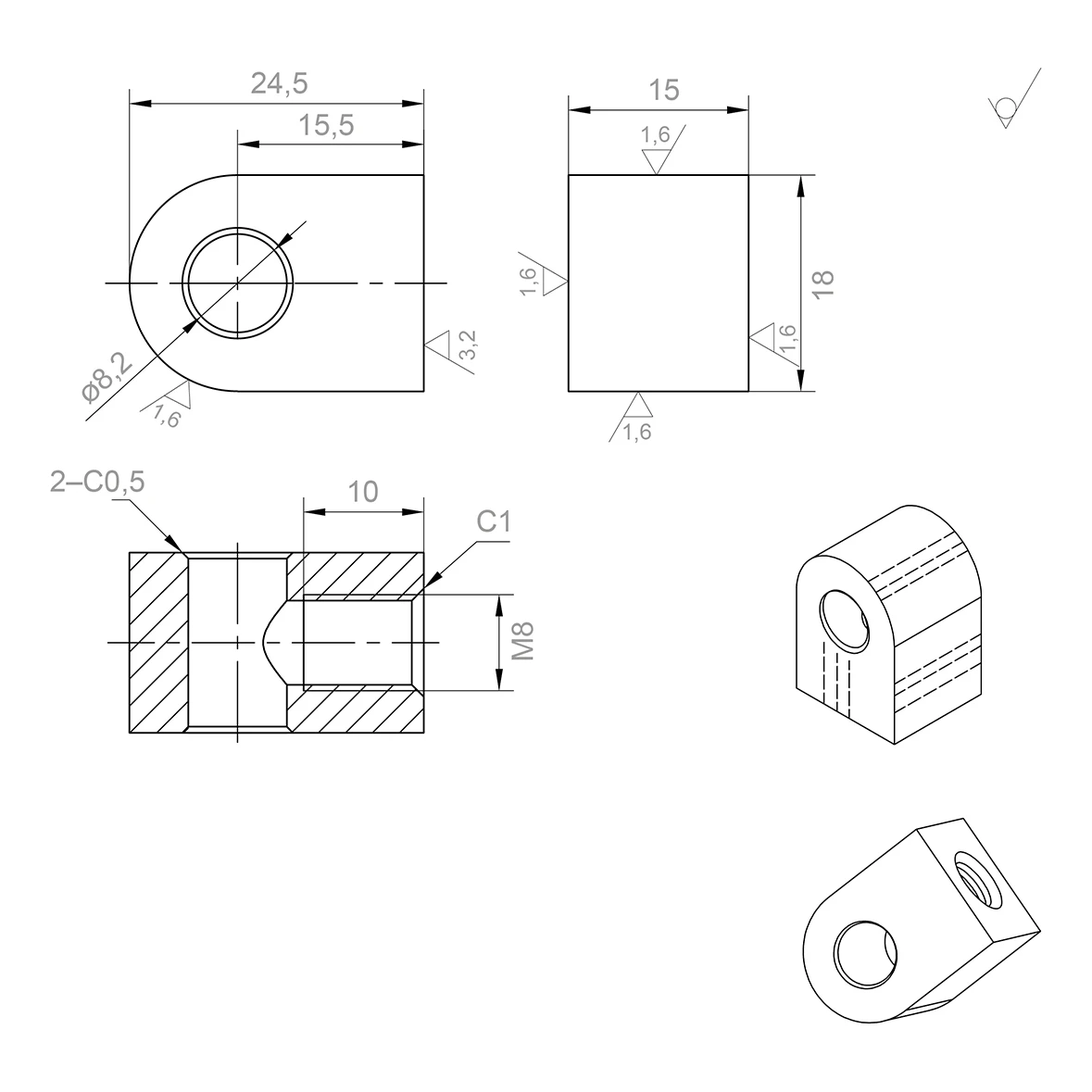

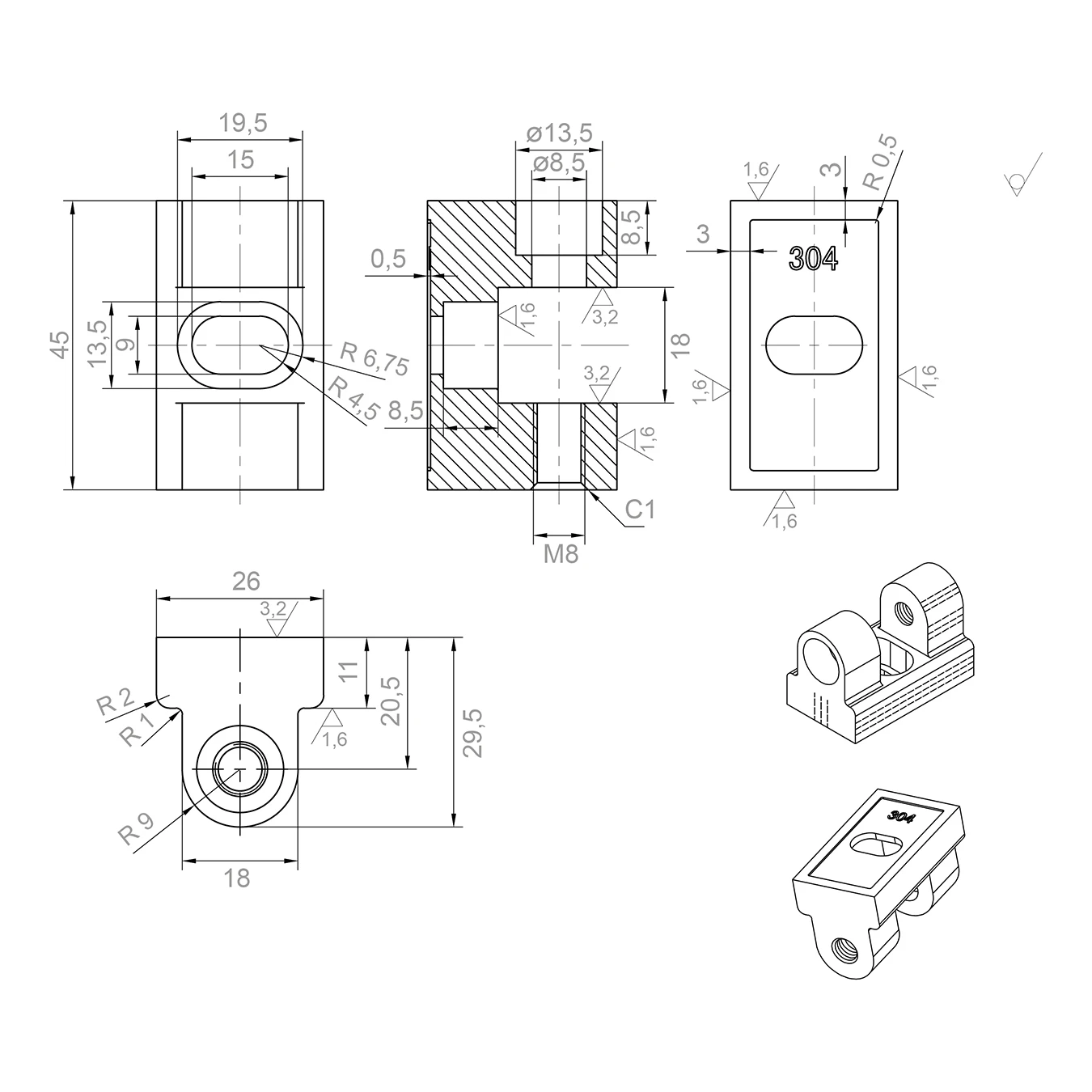

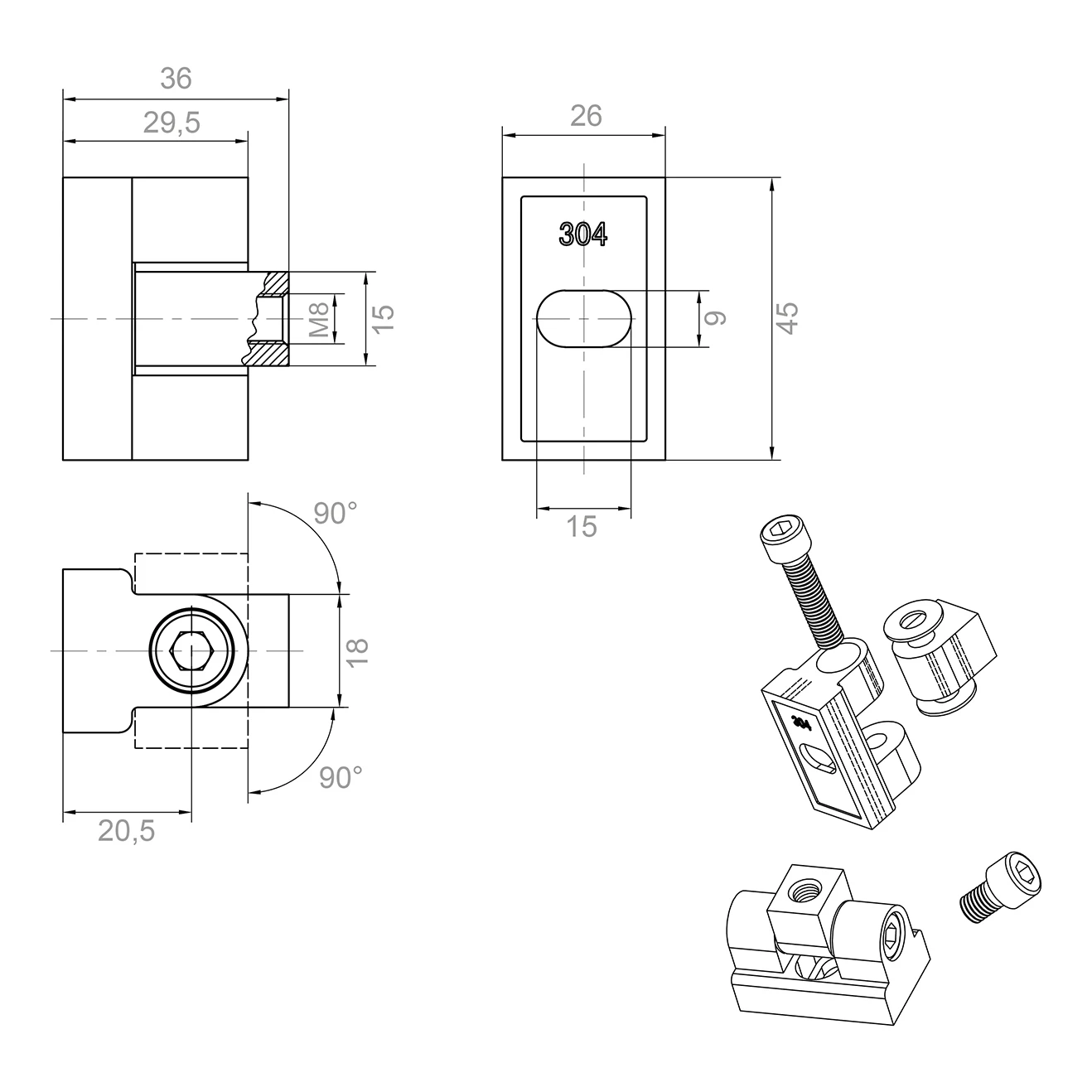

Disegni quotati degli elementi
Dati tecnici
| Materiale | AISI 304 |
| Finitura | Satinato |
| Sistema di montaggio | Piatto |
