Cavo per impianti fotovoltaici H1Z2Z2-K classe D 10mm rosso
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

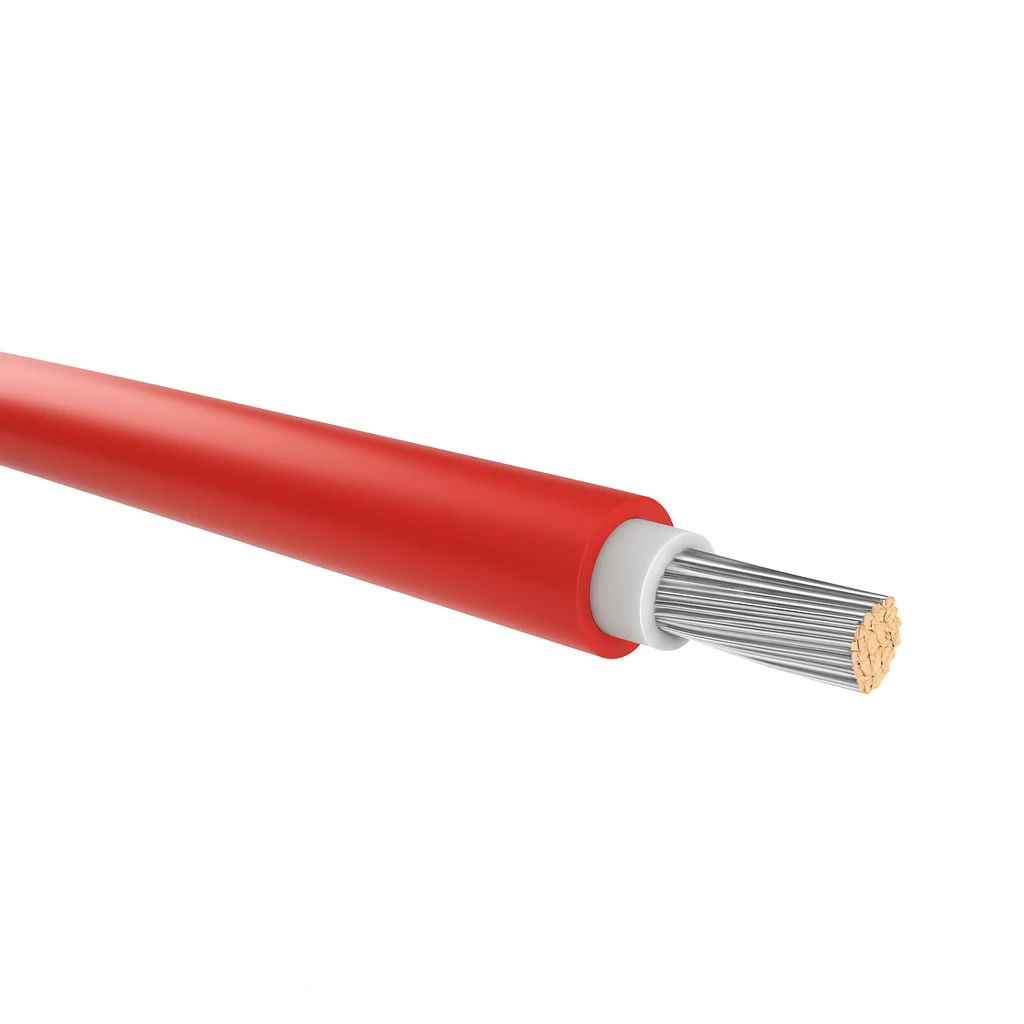

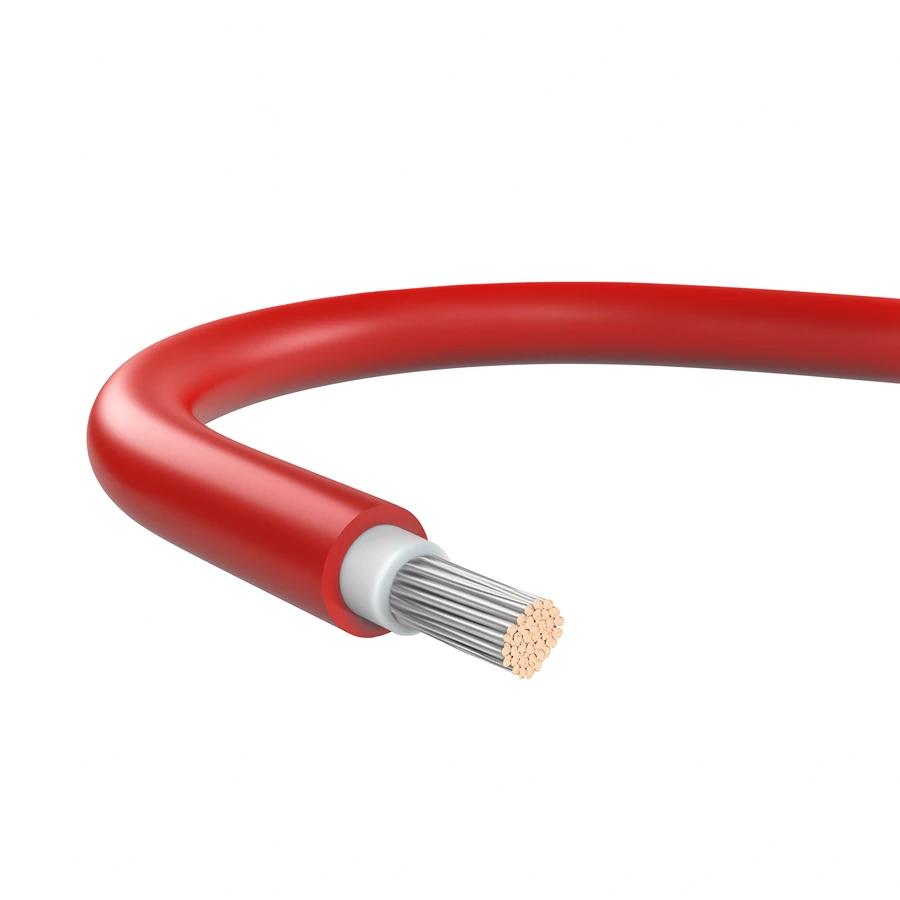

Cavo solare H1Z2Z2-K 1x10 mm2 rosso – classe Dca (CPR)
Cavo fotovoltaico H1Z2Z2-K 1x10 mm2 in colore rosso è un elemento affidabile di ogni impianto FV. Grazie al conduttore in rame stagnato con sezione di 10 mm2 garantisce perdite di trasmissione ridotte anche su lunghe tratte di cablaggio – dalle stringhe dei moduli fino all'inverter.
Cavo prodotto in conformità alla norma PN-EN 50618:2015-03 e classificato come Dca nell'ambito del regolamento CPR, che consente di utilizzarlo sia in installazioni su tetto che in grandi impianti a terra.
Costruzione del cavo
- Conduttore: rame multipolare stagnato, classe 5 secondo PN-EN 60228 / DIN VDE 0295
- Isolamento: materiale reticolato alogeno-free, colore bianco
- Guaina esterna: materiale reticolato alogeno-free, colore rosso
- Diametro esterno massimo: 8,8 mm
- Resistenza di isolamento min. a 20°C: 420 M?·km
Parametri elettrici
- Tensione nominale AC: U0/U = 1,0/1,0 kV
- Tensione di esercizio DC: 1,5 kV (1,8 kV) secondo EN 50618
- Tensione di prova: 6 500 V AC (50 Hz)
- Temperatura di cortocircuito: +250°C (max 5 s)
Condizioni di esercizio e durata
- Temperatura di esercizio: da -40°C a +90°C (fino a +120°C per 20 000 h)
- Temperatura minima di posa: -25°C
- Raggio di curvatura min.: 4 × diametro esterno
- Resistenza a UV, ozono e condizioni atmosferiche: secondo EN 50618
- Resistenza aumentata a idrolisi, ammoniaca, acidi e basi
- Possibilità di posa interrata: confermata da test secondo UL 854 (Impact-Resistance e Crushing-Resistance)
- Durata prevista: 25 anni
Sicurezza antincendio
Il cavo soddisfa i requisiti di resistenza alla fiamma secondo EN 60332-1 e IEC 60332-1. Durante la combustione non emette fumi aggressivi (conformità a PN-EN 61034-2 e PN-EN 60754-2), il che è fondamentale nelle installazioni su tetto e all'interno degli edifici. Classificazione di reazione al fuoco: Dca secondo PN-EN 50575 (CPR).
Applicazione
Il cavo H1Z2Z2-K 10 mm2 è destinato ai collegamenti tra moduli fotovoltaici, stringhe di moduli e alle tratte di cablaggio che conducono all'inverter. La sezione di 10 mm2 si dimostra particolarmente efficace su tratte più lunghe e con correnti di esercizio più elevate. Il colore rosso facilita l'identificazione del polo positivo (+) nell'impianto DC.
Opzioni aggiuntive: disponibile versione con schermo in fili CuSn e armatura in fili d'acciaio FeZn. Esiste anche la possibilità di applicare un agente anti-roditore nell'isolamento, per prevenire danni causati da roditori e termiti.
Cavo tagliato su misura – informazione importante prima dell'acquisto
Questo cavo è venduto al metro: lo tagliamo dalla bobina o dalla matassa esattamente alla lunghezza indicata nell'ordine, in modo che si paghi solo la quantità effettivamente necessaria. Un tratto preparato secondo le specifiche del cliente è un bene confezionato su misura e pertanto non può essere restituito – nemmeno nell'ambito del diritto di recesso previsto per i contratti a distanza. Prima di effettuare l'ordine, si prega di verificare con attenzione la lunghezza e la sezione necessarie.
Ciò non limita i diritti di garanzia: se il cavo presenta un difetto oppure la lunghezza o la sezione consegnata non corrisponde all'ordine, è sufficiente segnalarlo – gestiremo il reclamo secondo le regole generali.
Dati tecnici
| Applicazione | Solare DC |
| Sezione [mm²] | 10 |
| Colore | Rosso |
| Materiale conduttore | Rame |
| Classe CPR | D |
| Protezione anti-roditori | No |
| Tipo di cavo | H1Z2Z2-K |
| Marca | MG WIRES |
