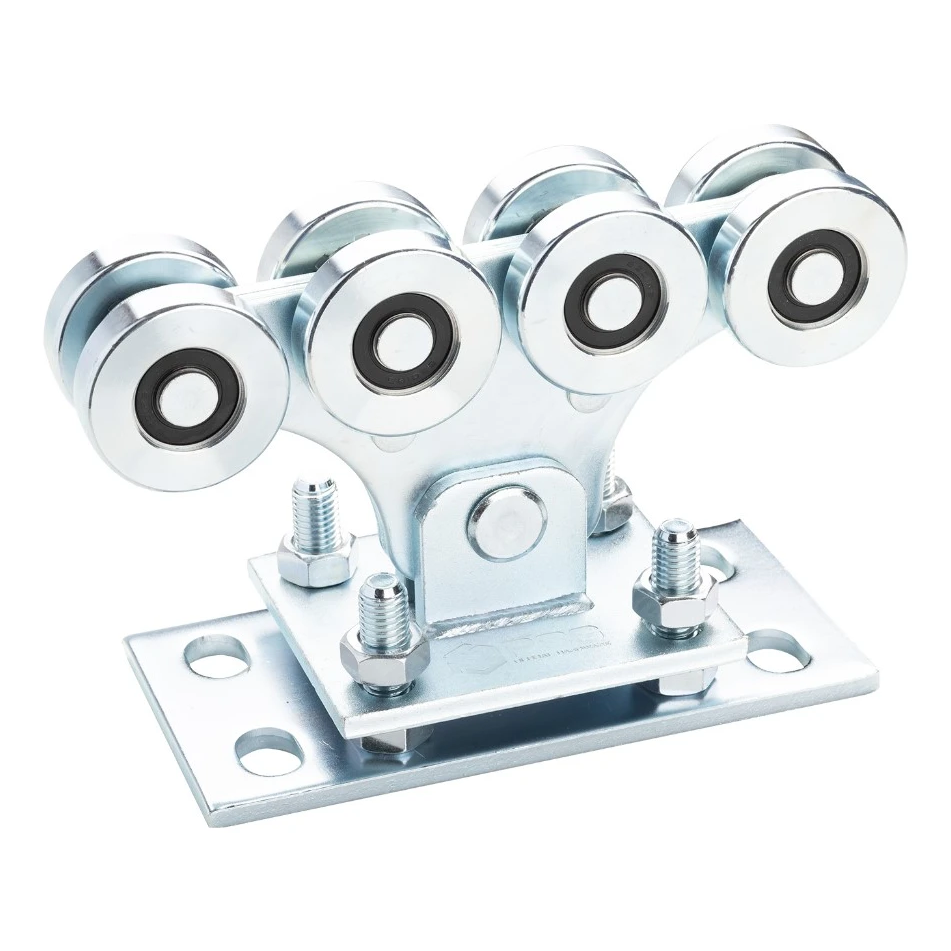

Carrello di scorrimento 68 per cancello scorrevole - sistema 68x68, rulli in acciaio

Costruzione robusta e protezione anticorrosione

Il corpo del carrello è realizzato in acciaio di alta qualità, protetto dalla corrosione mediante zincatura galvanica. Grazie a ciò, il componente mantiene una piena resistenza alle variazioni atmosferiche — pioggia, umidità, sbalzi di temperatura — e garantisce un funzionamento affidabile per molti anni, anche in caso di utilizzo intensivo del cancello.

Il sistema di rotolamento utilizza cuscinetti a sfere 6201 RS con tenuta in gomma, che proteggono l'interno del cuscinetto dalle impurità e assicurano un funzionamento silenzioso e fluido dei rulli. Il sistema di scorrimento a doppio livello elimina le forze oblique, prolungando ulteriormente la durata dei cuscinetti e riducendo la resistenza al rotolamento.

Facile regolazione in fase di montaggio

La struttura della base con fissaggio tramite bulloni M14 consente una regolazione precisa dell'altezza del carrello sugli ancoraggi di fondazione — è sufficiente inserire le apposite rondelle. In questo modo l'installatore può adattare rapidamente la posizione del cancello alle condizioni del cantiere, senza necessità di utensili o componenti aggiuntivi. Il carrello è compatibile con la rotaia guida del sistema 68×68.

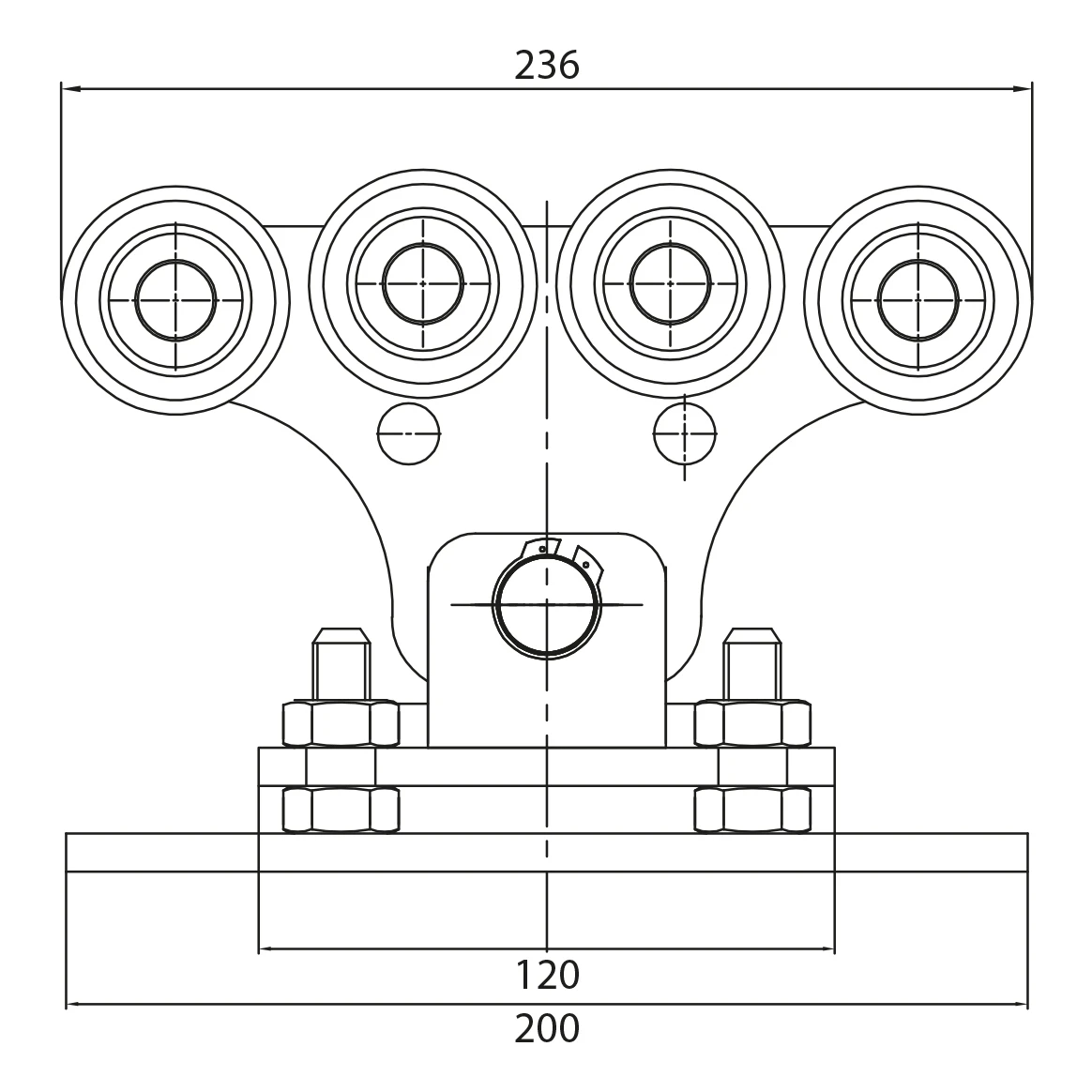

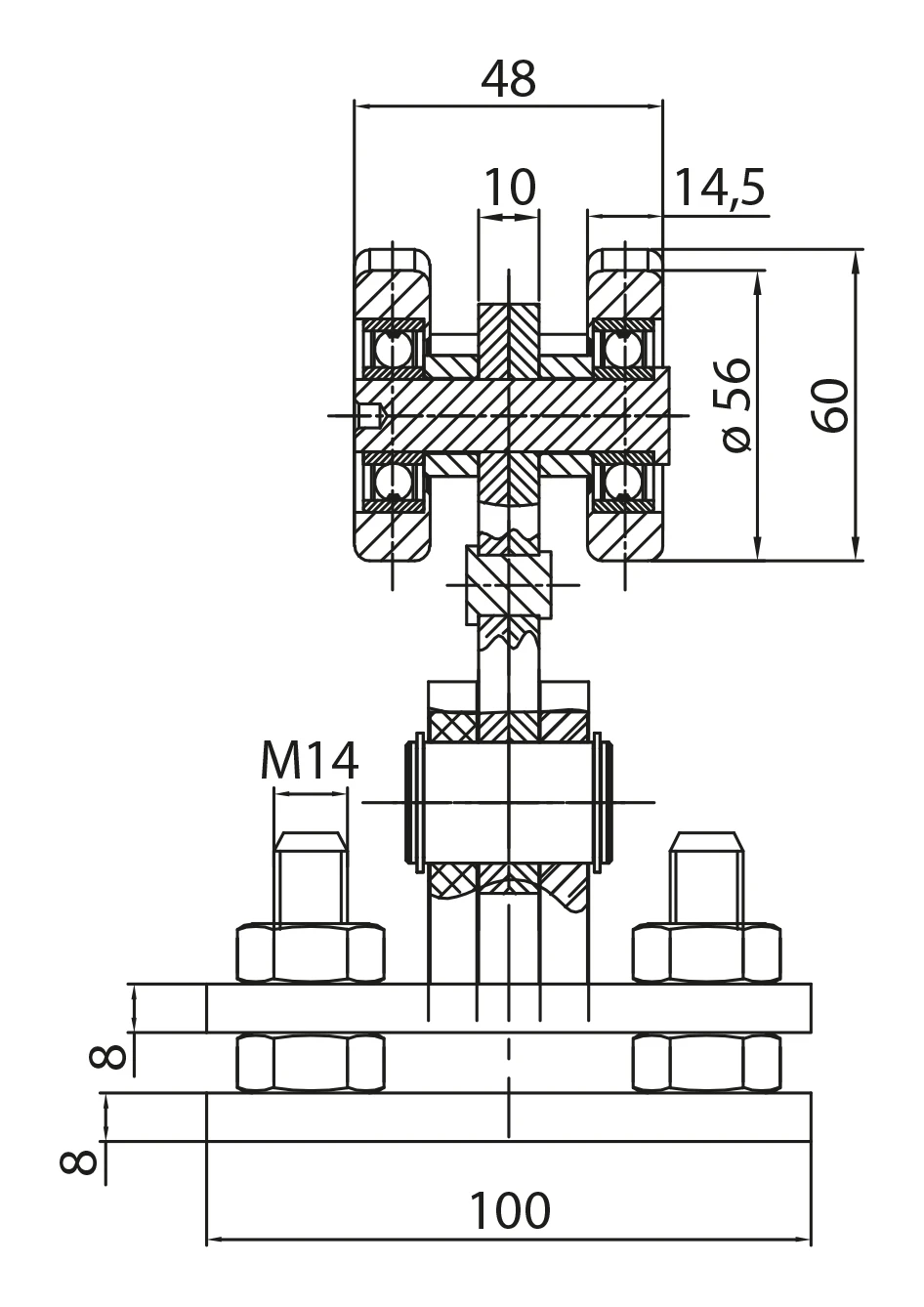

Dimensioni e specifiche tecniche

• Sistema: 68×68
• Sistema di scorrimento: 8 rulli in acciaio su due livelli
• Diametro esterno del rullo: 60 mm
• Diametro operativo del rullo (nella scanalatura): 56 mm
• Larghezza del rullo: 14,5 mm
• Cuscinetti: a sfere 6201 RS
• Materiale: acciaio zincato galvanicamente
• Lunghezza totale (L): 236 mm
• Altezza del carrello (H): 157 mm
• Larghezza del gruppo rulli: 48 mm
• Spessore della piastra portante: 10 mm
• Lunghezza della base: 200 mm
• Lunghezza della piastra di montaggio superiore: 120 mm
• Larghezza della base: 100 mm
• Spessore delle piastre della base: 2 × 8 mm
• Filettatura dei bulloni di fissaggio: M14
• Peso: 5,4 kg

Vantaggi per l'installatore

• Sistema a doppio livello con 8 rulli — guida stabile e distribuzione uniforme dei carichi dell'anta del cancello
• Cuscinetti 6201 RS con tenuta — funzionamento silenzioso e protezione dalle impurità
• Eliminazione delle forze oblique — maggiore durata dei cuscinetti e riduzione del rumore in esercizio
• Zincatura galvanica — efficace protezione anticorrosione per installazioni in esterno
• Regolazione sugli ancoraggi di fondazione — posizionamento rapido e preciso del cancello in fase di montaggio
• Compatibilità con la rotaia del sistema 68×68 — perfetta integrazione con il collaudato sistema di guida
