Ancorante a L per trave di appoggio (tirafondo piegato) M16 × 350 mm, nero
prodotto non disponibile
aggiungi alla lista dei desideri
Descrizione

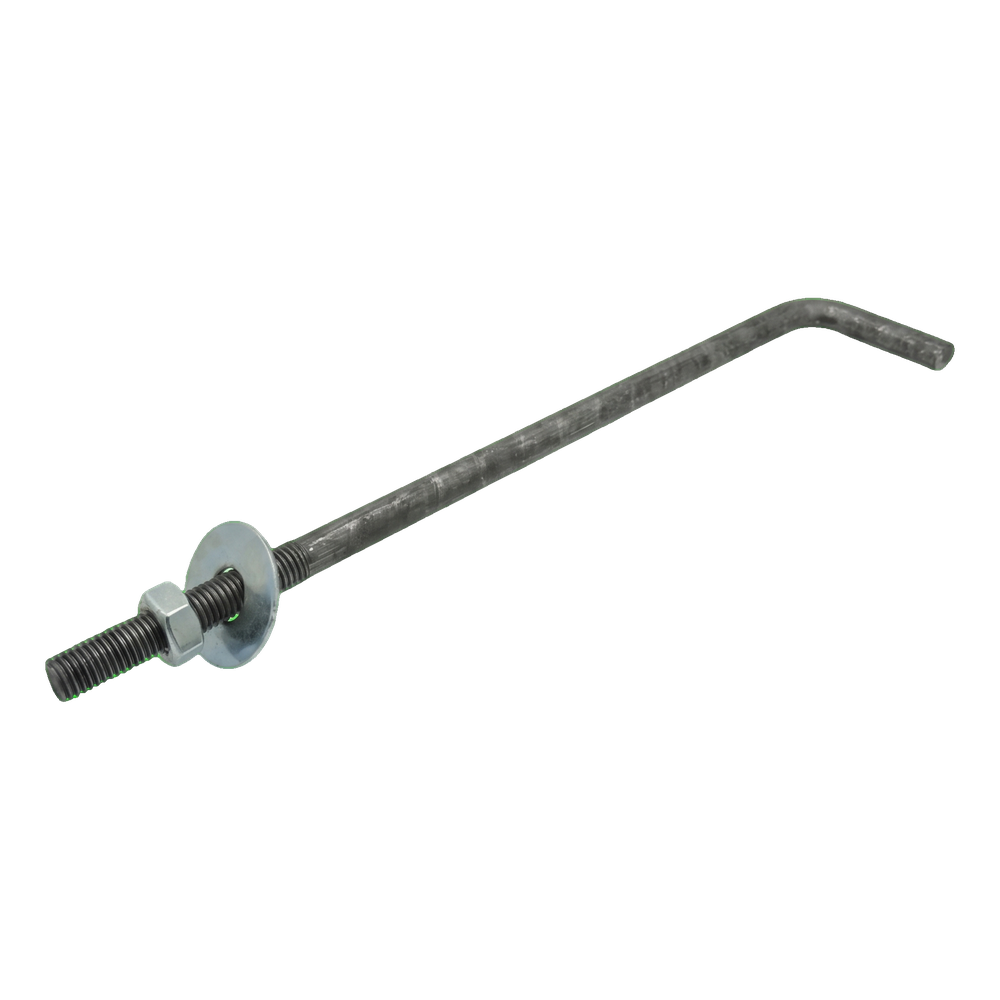

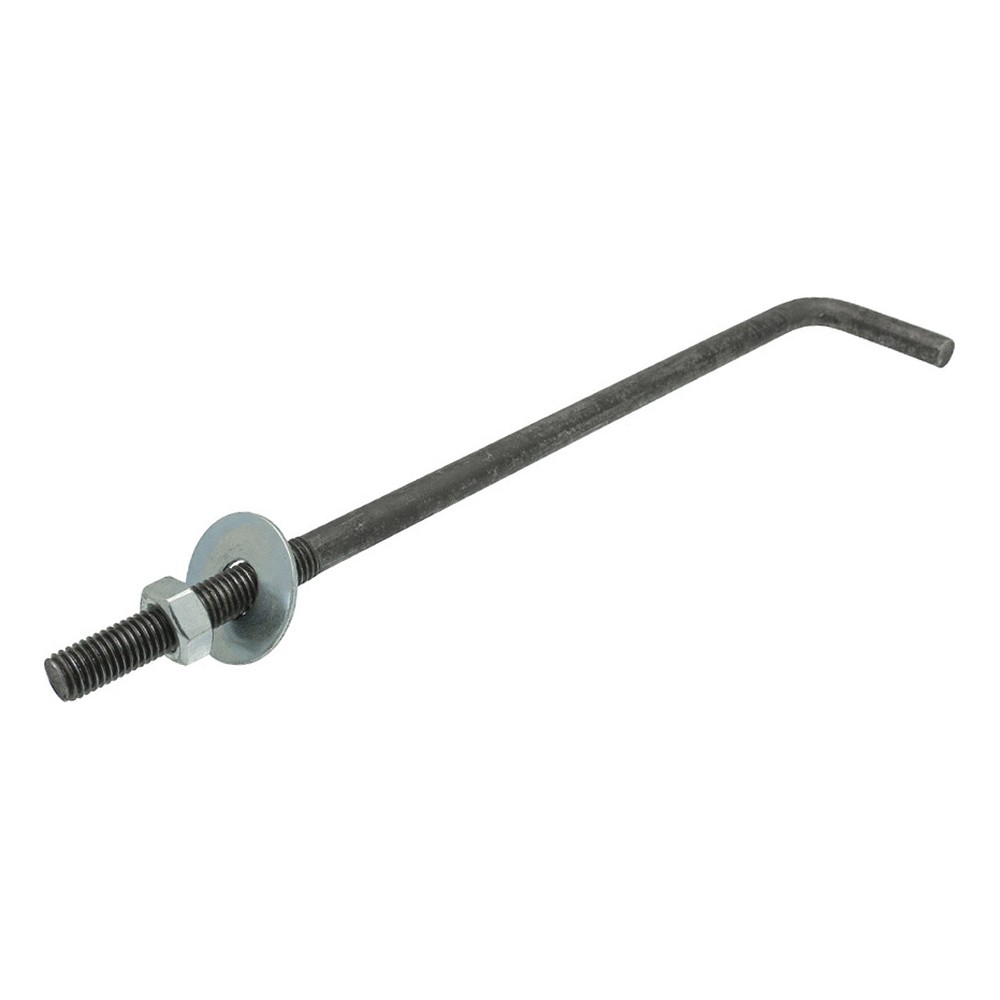

Bullone di ancoraggio piegato a L (ancorante per mauerlat) M16 × 350 mm, nero
Ancorante per mauerlat tipo L (bullone piegato a gancio) con filettatura M16 e lunghezza 350 mm in versione nera, senza rivestimento protettivo. Il connettore è destinato all'ancoraggio durevole di mauerlat ed elementi in legno delle strutture di copertura in solai in calcestruzzo e cordoli in cemento armato. L'estremità piegata a forma di L garantisce un ancoraggio sicuro nel calcestruzzo, mentre il gambo filettato consente una regolazione precisa del serraggio del mauerlat tramite dado e rondella.
Applicazione
- Ancoraggio di mauerlat in cordoli in cemento armato e solai in calcestruzzo
- Fissaggio di elementi in legno delle strutture di copertura
- Collegamento di strutture in legno al supporto in calcestruzzo
- Montaggio di travi di base e appoggi per le capriate del tetto
L'ancorante viene annegato nel calcestruzzo durante il getto del cordolo: l'estremità piegata a forma di L resta ancorata in modo permanente nella massa di calcestruzzo. Dopo la presa del calcestruzzo, il gambo filettato sporge verticalmente sopra la superficie del cordolo, consentendo di posizionare il mauerlat, la rondella e il dado di serraggio. Questa soluzione permette la regolazione del serraggio dopo il montaggio dell'elemento in legno.
Struttura del connettore

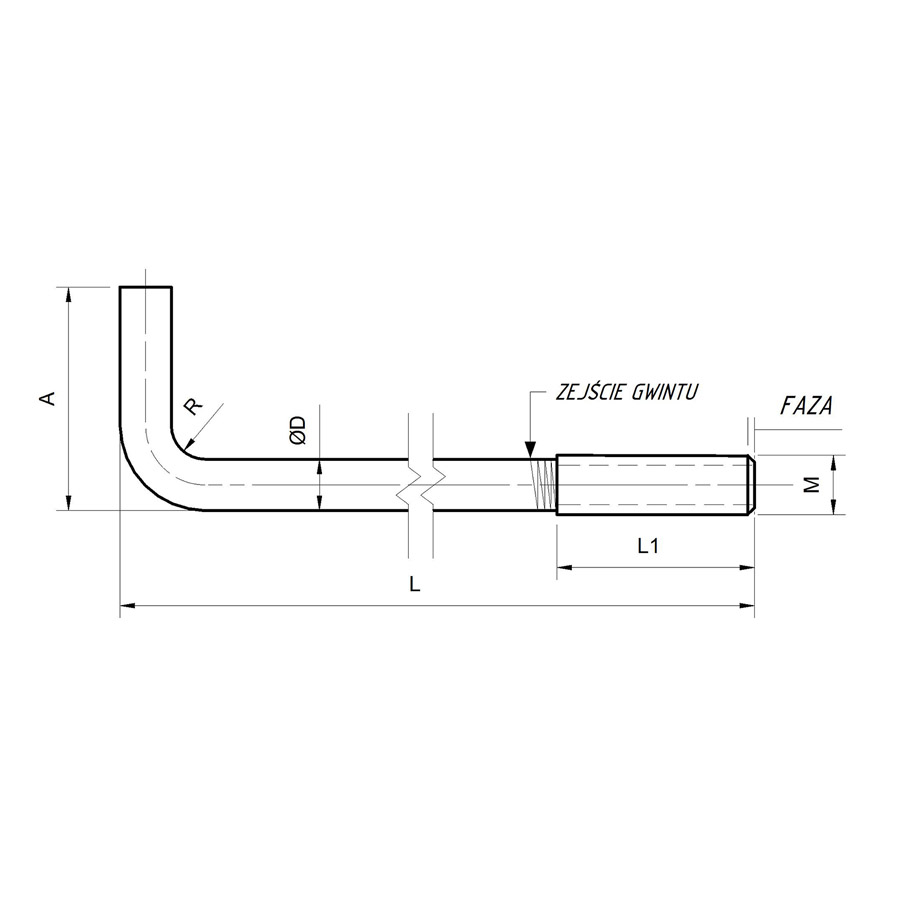

Il disegno tecnico mostra la struttura dell'ancorante con le quote principali: L — lunghezza totale del gambo, A — lunghezza del braccio piegato, ØD — diametro della barra, M — filettatura, L1 — lunghezza della parte filettata, R — raggio di piegatura. Il gambo termina con uno smusso che facilita l'avvitamento del dado.

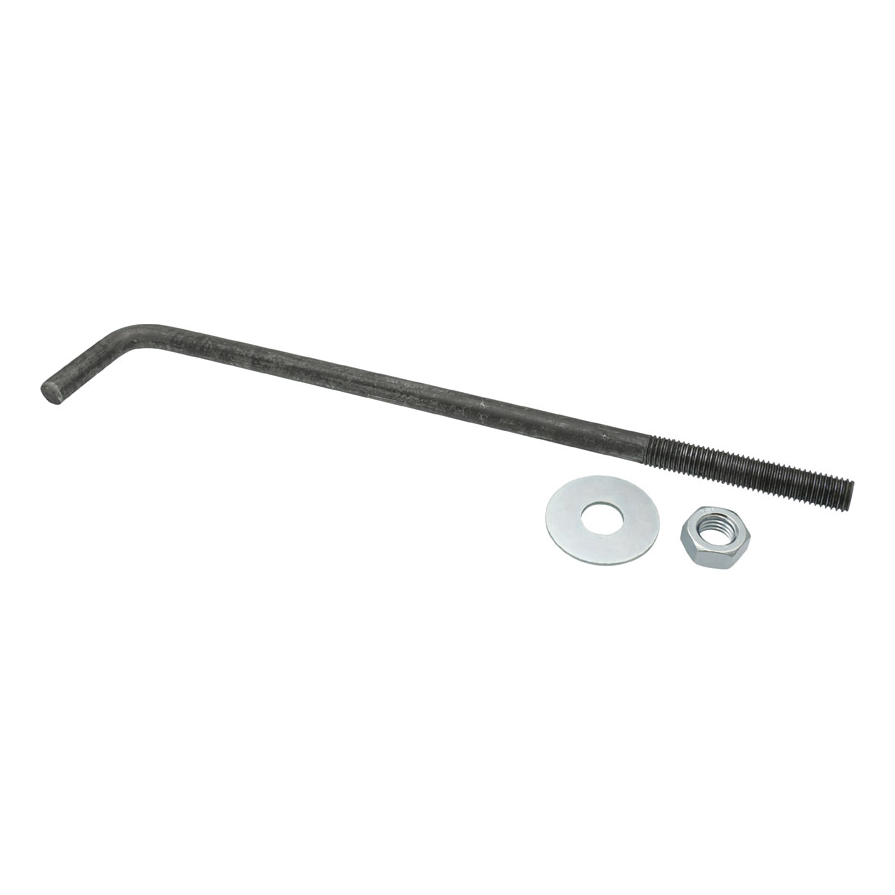

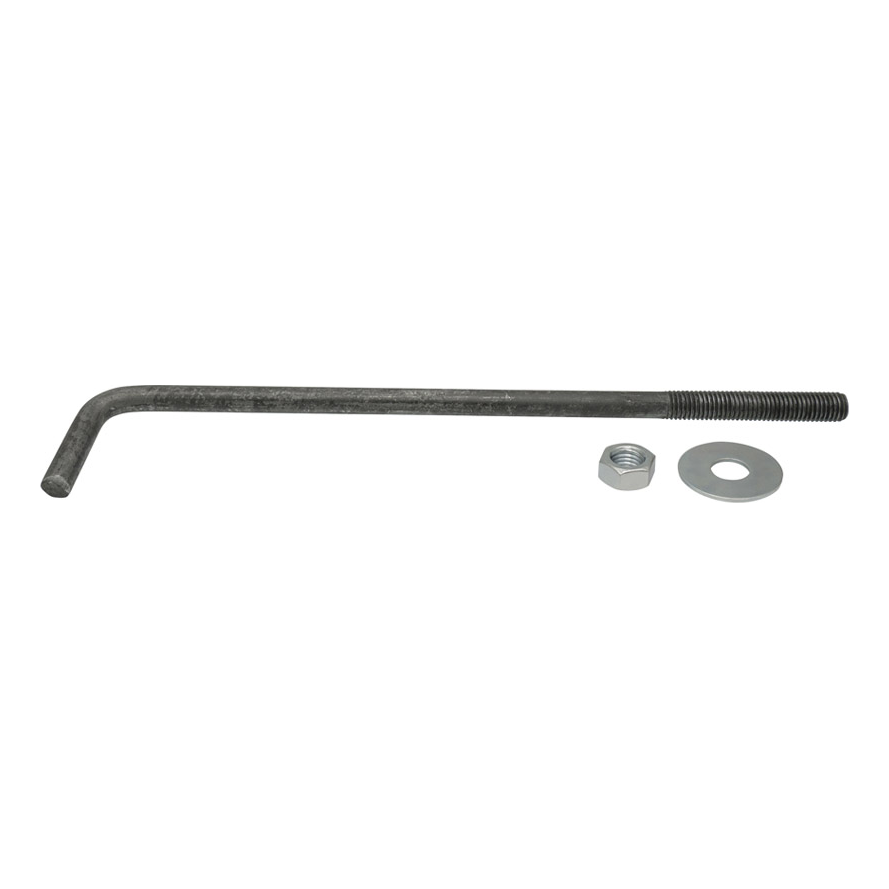

L'ancorante è fornito completo di dado esagonale e rondella, il che consente un montaggio immediato senza dover acquistare ulteriori elementi di fissaggio. La versione nera (senza rivestimento) è destinata ad applicazioni in cui l'ancorante lavora in ambiente protetto: annegato nel cordolo e protetto superiormente dal mauerlat.
Montaggio e funzionamento
Durante il getto del cordolo, l'ancorante viene posizionato verticalmente nella cassaforma: il braccio piegato è immerso nel calcestruzzo e funge da ancoraggio meccanico. Dopo l'indurimento del calcestruzzo, il mauerlat viene infilato sul gambo filettato (attraverso un foro praticato in precedenza) e poi serrato con rondella e dado. La filettatura M16 garantisce un'elevata forza di serraggio, adeguata anche per capriate di tetto pesanti.
Dati tecnici
| Tipo di filettatura | M16 |
| Lunghezza [mm] | 350 |
| Rivestimento | Acciaio nero (senza rivestimento) |
| Materiale | Acciaio |
