0,07 €
0,06 €
Lunghezza [mm]
Profilo [mm]
Tipo di scanalatura
Finitura
Prezzo
-
da
a
PV-02-01
Coppo trapezoidale in alluminio H-30 con EPDM 330 mm – fissaggio FV su lamiera grecata
3,60 €
Prezzo netto: 2,95 €
PV-02-05
Ponte trapezoidale in alluminio H-100 con EPDM 330 mm per lamiera grecata
5,81 €
Prezzo netto: 4,76 €
PV-02-03
Ponte trapezoidale in alluminio H-40 con EPDM 330 mm – fissaggio FV per lamiera trapezoidale
3,81 €
Prezzo netto: 3,12 €
PV-02-03-02
Ponte trapezoidale in alluminio H-40 con EPDM 400 mm per tetti in lamiera grecata
4,25 €
Prezzo netto: 3,49 €
PV-02-02
Ponte trapezoidale in alluminio H-60 con EPDM 330 mm – montaggio FV su lamiera grecata
4,01 €
Prezzo netto: 3,29 €
PV-02-06
Ponte trapezoidale in alluminio H-70 con EPDM 330 mm – tipo 2 per lamiera grecata
4,29 €
Prezzo netto: 3,52 €
PV-02-04-02
Ponte trapezoidale in alluminio H-70 con EPDM 400 mm – montaggio FV su lamiera grecata
5,61 €
Prezzo netto: 4,60 €
PV-01-01
Profilo alluminio di montaggio PV 40×40 mm – guida 665 cm per viti M10
41,80 €
Prezzo netto: 34,26 €
PV-01-14
Profilo di montaggio in alluminio PV 40×40 mm / 665 cm – guida per bulloni a martello M10
45,31 €
Prezzo netto: 37,14 €
PV-01-02
Profilo di montaggio PV in alluminio 40×40 mm / 625 cm – per bulloni esagonali M10
39,27 €
Prezzo netto: 32,19 €

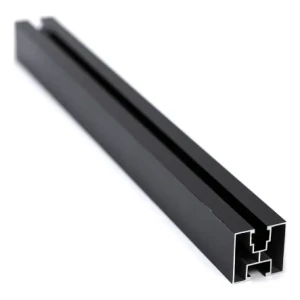

PV-01-02-AN
Profilo di montaggio PV in alluminio 40×40 mm anodizzato nero – guida da 625 cm per viti M10
66,34 €
Prezzo netto: 54,38 €
PV-01-15
Profilo in alluminio 195cm 40x40 per viti a martello
13,81 €
Prezzo netto: 11,32 €
PV-01-16
Profilo in alluminio 195cm 40x40mm per viti esagonali M10
12,25 €
Prezzo netto: 10,04 €
PV-01-30
Profilo in alluminio 195cm 45x40 con canale per cavi 90509
16,84 €
Prezzo netto: 13,80 €
PV-01-34
Profilo in alluminio 195cm 80x40 per vite esagonale 90443
26,03 €
Prezzo netto: 21,34 €
PV-01-05
Profilo in alluminio 220cm 40x40 per viti esagonali
14,37 €
Prezzo netto: 11,78 €
PV-01-33
Profilo in alluminio 221cm 45x40 con canale per cavi 90509
19,10 €
Prezzo netto: 15,65 €
PV-01-19-AN
Profilo in alluminio 235cm 40x40 per viti a martello Anodizzato
26,02 €
Prezzo netto: 21,33 €
Profili di montaggio per pannelli FV: guide in alluminio e staffe per tetto
I profili di montaggio di questa categoria sono guide in alluminio 6060 e staffe per tetto per realizzare sottostrutture fotovoltaiche. La gamma comprende guide 40x40 mm, 80x40 mm e 45x40 mm, oltre a ponti trapezoidali con guarnizione in EPDM. Sono pensati per installatori e costruttori che fissano moduli FV su tetti a falda e su tetti in lamiera grecata.
Cosa trovi in questa categoria
- Profili FV 40x40 mm con lunghezze da 10 cm a 665 cm, a due canali, per viti esagonali M10 o bulloni a martello 28/15.
- Profili 80x40 mm da 420 cm e 665 cm, da installare con 3 viti DIN 933 M10 e dadi a T M8.
- Profilo 45x40 mm da 665 cm, con canale passacavi aggiuntivo, per viti M10.
- Coppi e ponti trapezoidali da H-30 a H-100 con guarnizione in EPDM, lunghi 330 mm o 400 mm.
- Guide in alluminio naturale e in versione anodizzata nera.
Come scegliere
- Tipo di vite: scegli i profili per viti esagonali M10 DIN 933 oppure per bulloni a martello M10 28/15, in base alla bulloneria che utilizzi.
- Sezione: la sezione 40x40 mm è la più diffusa. Scegli 80x40 mm per guide più robuste, oppure 45x40 mm se ti serve un canale passacavi.
- Lunghezza: le guide vanno da 10 cm a 665 cm. Diversi prodotti possono essere prolungati con connettori per realizzare file più lunghe.
- Finitura: scegli tra alluminio naturale e anodizzato nero. Entrambe le versioni sono realizzate nella stessa lega 6060.
- Staffa per tetto: seleziona l'altezza (da H-30 a H-100) e la lunghezza (330 o 400 mm) in base alla tua lamiera grecata.
Applicazioni tipiche
Le guide costituiscono la struttura portante degli impianti fotovoltaici sui tetti a falda. I morsetti intermedi e finali per moduli si inseriscono nel canale superiore. Il canale inferiore si collega ad adattatori, ganci da tetto o staffe triangolari. Sui tetti in lamiera grecata, le staffe con guarnizione in EPDM vengono fissate sulla greca e sostengono direttamente la guida o il modulo.
Domande frequenti
Quali viti sono adatte ai profili 40x40 mm?
A seconda della versione, viti esagonali M10 DIN 933 oppure bulloni a martello M10 28/15 con dadi flangiati M10. Il tipo di vite è indicato nel nome del prodotto.
Le guide sono disponibili anche in nero?
Sì. Molte guide sono disponibili anche in versione anodizzata nera, oltre alla finitura in alluminio naturale.
Posso realizzare una guida più lunga?
Diversi profili sono indicati come prolungabili con connettori, così puoi realizzare impianti più estesi partendo da guide più corte.
Non sai quale profilo o staffa sia adatto al tuo tetto? Contatta l'assistenza tecnica per ricevere supporto nella scelta.
